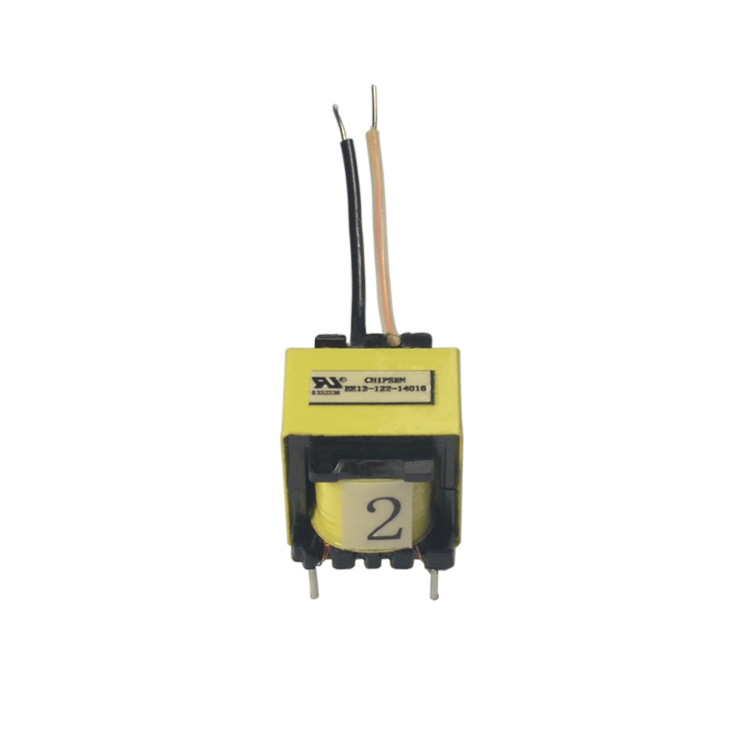

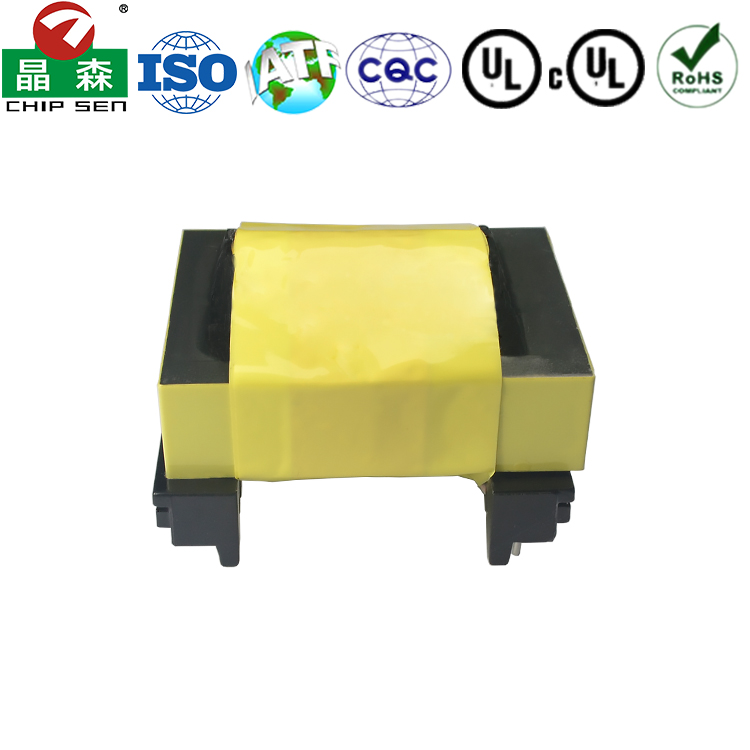

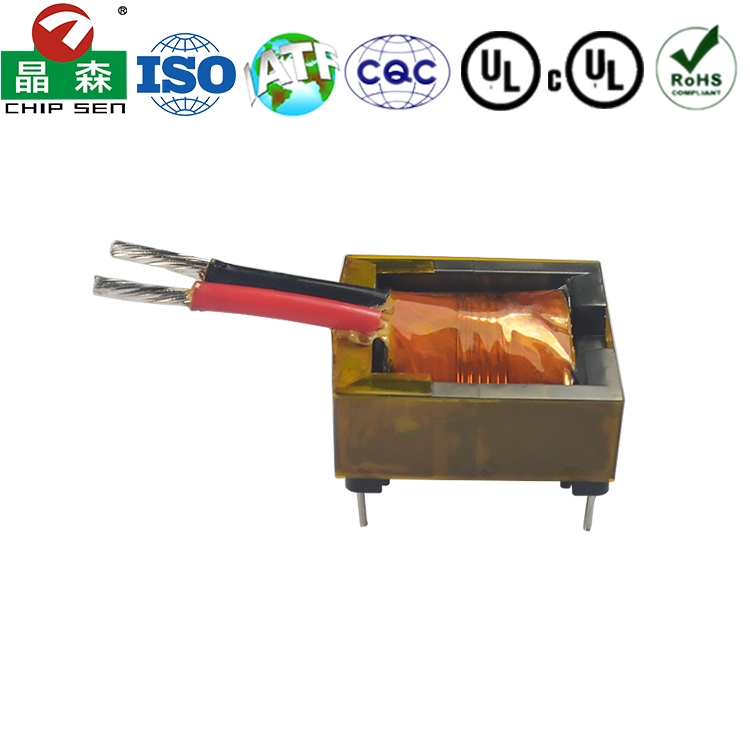

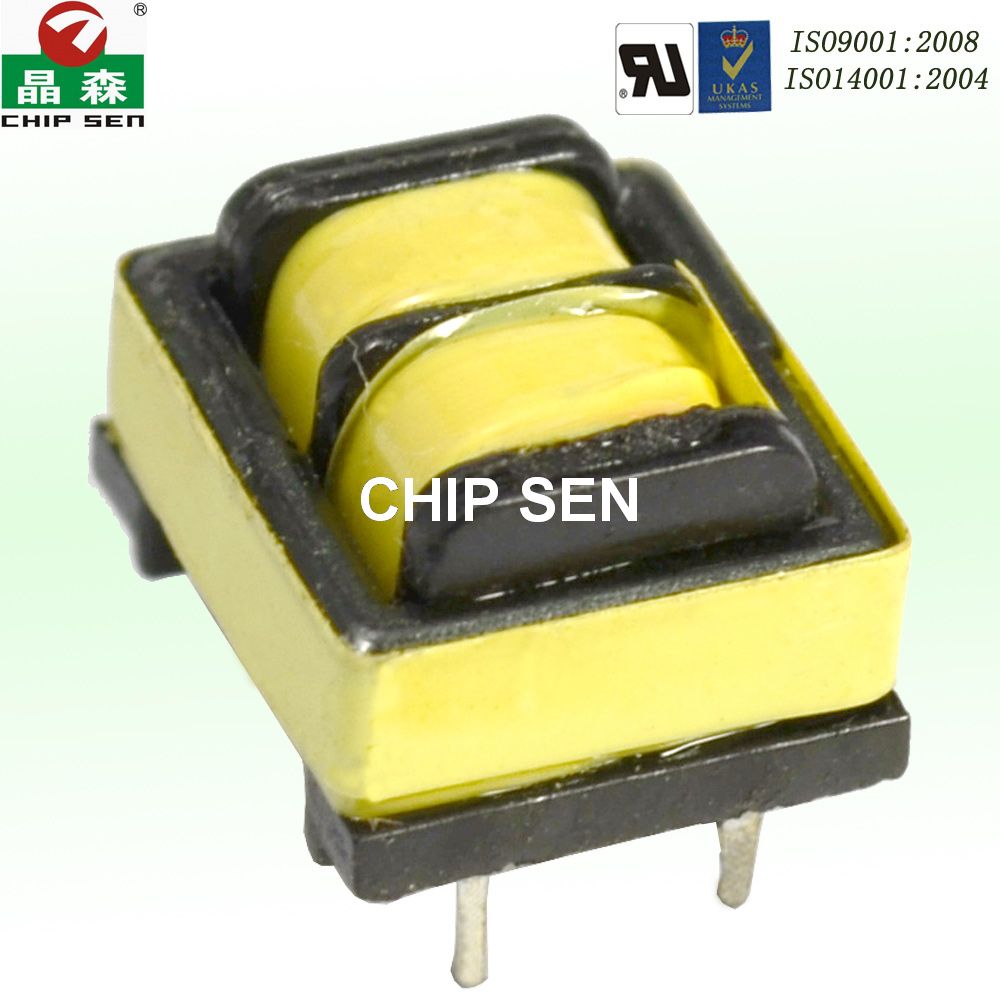

EE13 5W小功率隔离开关电源变压器
1. 极致低成本
结构简化: 仅包含初级和次级两个绕组,省去了为芯片供电的辅助绕组,节省了铜线和引脚。
材料节省: EE13是尺寸最小的磁芯之一,使用的磁芯、骨架、胶带、铜线量都最少。
2. 低功率容量
其物理尺寸严格限制了它的功率处理能力,通常上限就在5W左右。
3. 相对较低效率
由于初级侧没有辅助绕组,驱动IC需要通过电阻从高压直流母线降压供电,这个电阻持续消耗能量,导致整体效率较低,通常在70%-85%之间。
空载功耗(待机损耗)较高。
4. 简单电路适配
专为RCC(Ringing Choke Converter,振铃 choke 转换器) 或原边反馈(PSR, Primary Side Regulation) 的开关IC设计。这类IC无需光耦和次级反馈电路,也不需要从变压器获取自身工作电压(Vcc),进一步简化了电路。
5. 基本隔离
提供初级和次级之间的基本安全隔离,满足基本的安规要求(如UL、CE的隔离要求),但绝缘强度相对于更大尺寸的变压器要低。
获得ISO9001等国际认证,为各国客户量身定制 安规变压器和电感器等电器元件

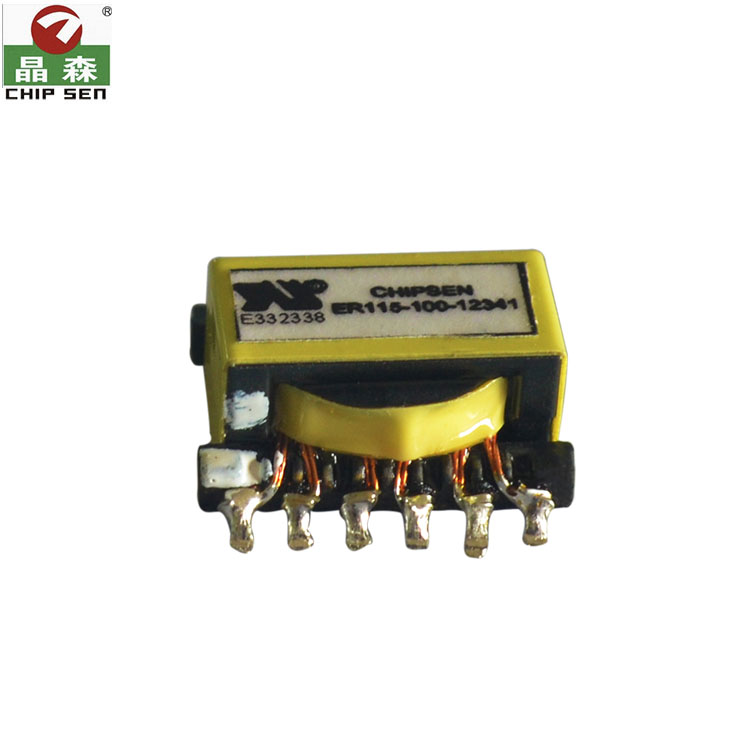

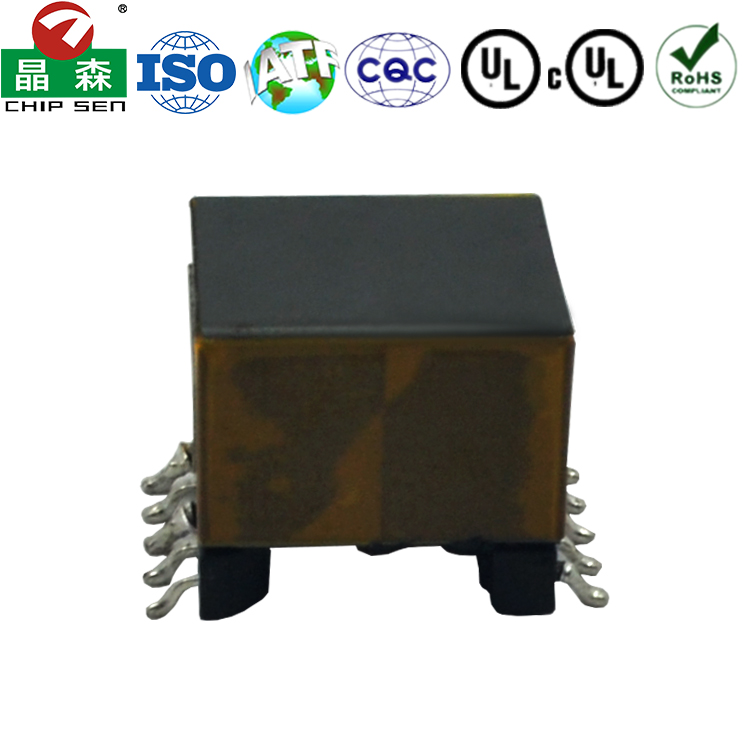

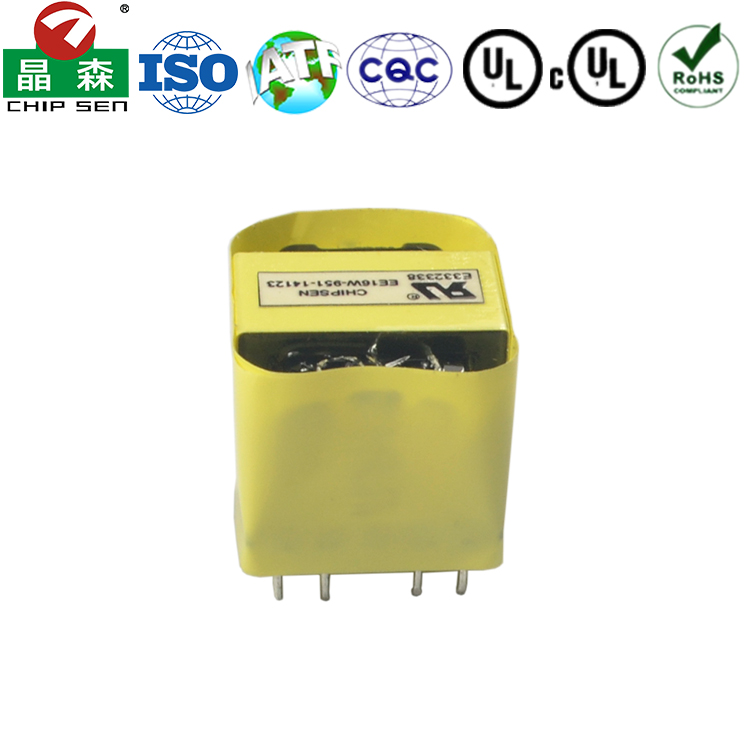

EE10 12V/24V/48V 15W隔离式开关电源变压器
1. 小型化与轻量化: 10mm的尺寸使其非常适合高密度PCB布局,满足现代电子产品(如手机充电器、智能穿戴设备)对体积的苛刻要求。
2. 高频工作能力: 采用高频铁氧体磁芯材料(如PC40、PC44等),工作频率通常在几十kHz到几百kHz(常见范围100kHz - 500kHz),远高于工频变压器。高频化是实现小体积的关键。
3. 高功率密度: 在较小的体积内能传输数瓦的功率,效率较高。
4. 高电气隔离强度: 初次级绕组之间采用三重绝缘线或足够的胶带绝缘层,以满足安全规范(如UL、CE认证)要求的隔离耐压,通常可达1500VAC ~ 4000VAC(持续1分钟或60秒),有效防止高压击穿,保障人身安全。
5. 低漏感: 良好的绕组工艺可以控制漏感在较低水平,这对于提高电源转换效率(尤其是在反激拓扑中)、降低开关管应力至关重要。
6. 良好的热性能: E型磁芯结构提供了较大的表面积,有利于散热。同时,高频铁氧体磁芯在高频下的损耗较低。
7. SMT工艺兼容性: 4+2Pin的引脚结构非常适合自动化表面贴装生产,提高生产效率和质量一致性。
获得ISO9001等国际认证,为各国客户量身定制 安规变压器和电感器等电器元件

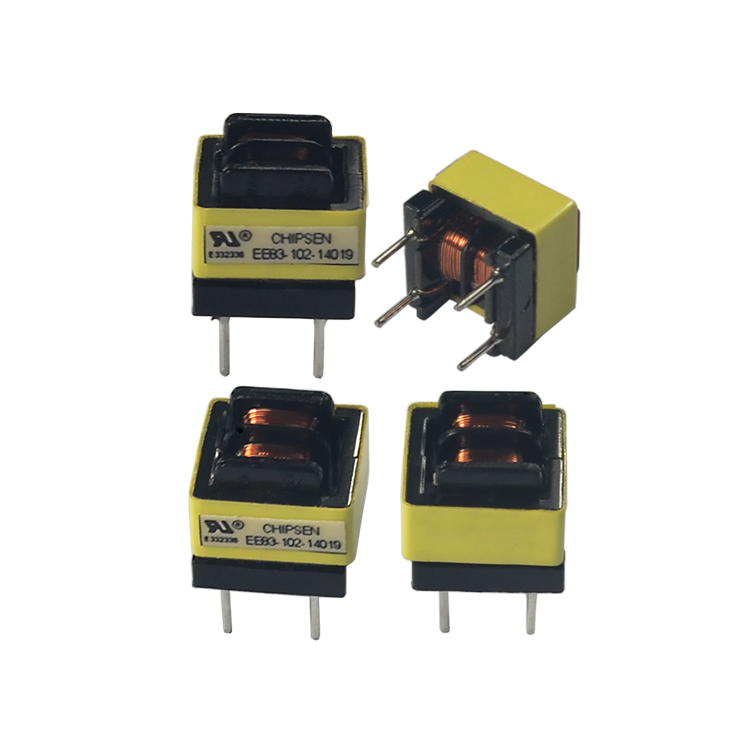

EE8.3 2+2Pin微型高频变压器
1. 超小型化尺寸: 是其最显著的特征。典型尺寸约为8.3mm(长)x 8.0mm(宽)x 高度视厂家而定(通常3-5mm)。非常适合高度集成的现代电子产品。
2. 高工作频率: 设计工作在200kHz至1MHz甚至更高的频率下。高频允许使用更小的磁芯和更少的匝数来传输能量。
3. 低额定功率: 受限于物理尺寸,其功率处理能力很小,通常在 0.1W 到 3W 之间,绝大多数应用在1W以下。
4. 2+2引脚结构: 这表示它有4个引脚,通常意味着内部有两个独立的绕组(例如1个初级绕组 + 1个次级绕组)。
5. 低电感值和低饱和电流: 由于匝数少,其初级电感量通常在1μH到10μH的范围内。饱和电流也较低,通常在几百mA到2A之间,这意味着它只能处理较小的电流。
6. 良好的磁屏蔽: 许多EE8.3磁芯由镍锌(NiZn)铁氧体材料制成,这种材料在高频下损耗低,并且具有较高的电阻率,能有效减少涡流损耗和电磁干扰(EMI)。
获得ISO9001等国际认证,为各国客户量身定制 安规变压器和电感器等电器元件

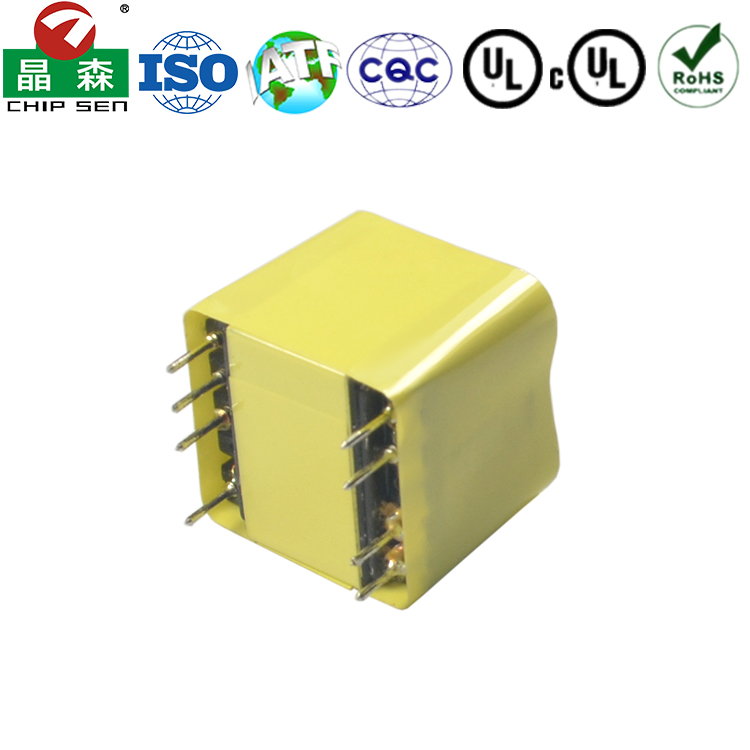

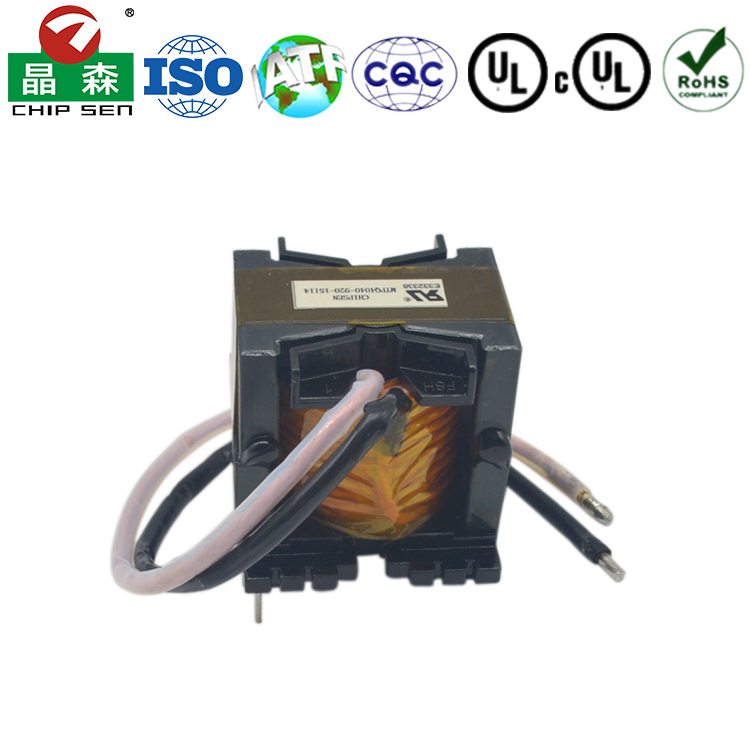

EE28 20W AC/DC电源适配器充电器开关电源变压器
基于EE28磁芯,采用4+4引脚骨架,专为反激式 (Flyback) 拓扑优化设计的中小功率、高性价比隔离变压器。
获得ISO9001等国际认证,为各国客户量身定制 安规变压器和电感器等电器元件

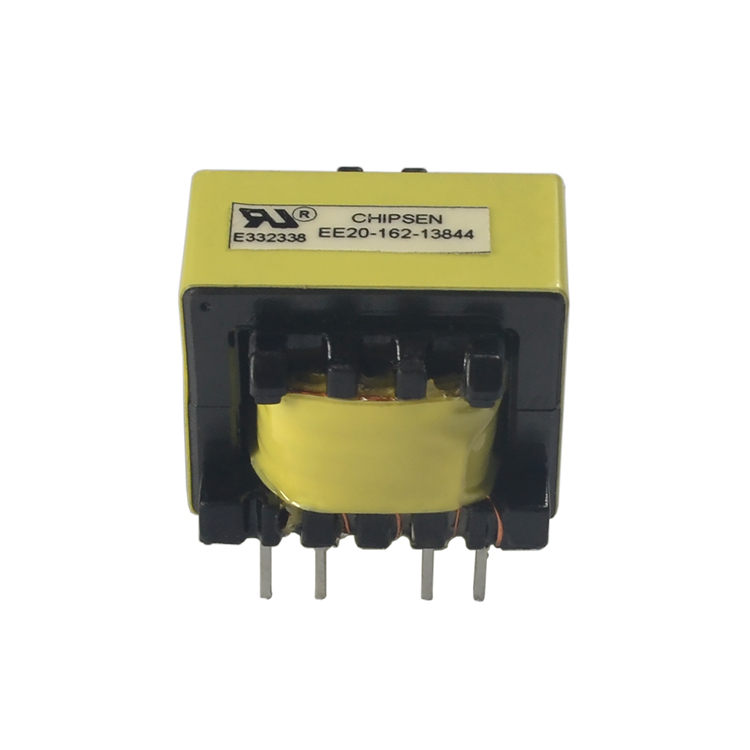

EE19 2+4Pin反激式AC/DC开关电源变压器
紧凑尺寸:EE19磁芯(如EE19/8/5等)尺寸小巧,通常长度和宽度在20mm左右,高度约15mm,非常适合高密度电路板设计和追求小型化的终端产品。
2+4pin 引脚设计:这是其标志性特征。
2pin侧 (初级/Primary):通常包含主级绕组和辅助绕组。辅助绕组用于给电源管理IC提供工作电压(Vcc),实现自供电。
4pin侧 (次级/Secondary):通常采用中心抽头结构或双线并绕引出。这种设计便于使用全波整流或并联增流,能有效提高电源的转换效率、降低次级侧的发热量,并改善输出纹波性能。
高隔离性:初级和次级绕组之间通常有挡墙(Bobbin)和绝缘胶带进行物理隔离,确保满足安规要求的加强绝缘。
获得ISO9001等国际认证,为各国客户量身定制 安规变压器和电感器等电器元件

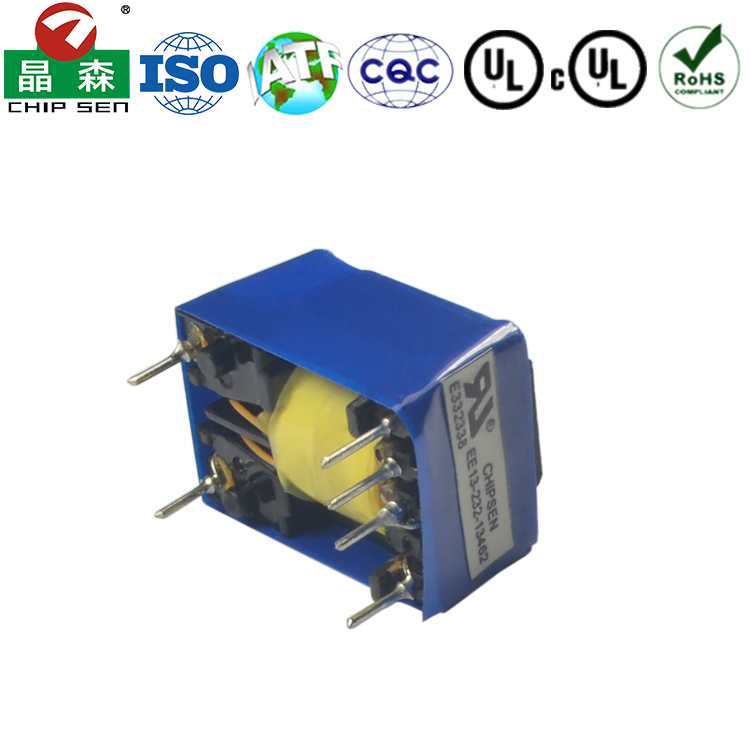

EE13 2+4Pin 12V 10W 智能家居开关电源变压器
1. 高频特性优异:采用铁氧体磁芯(Ferrite Core),高频损耗低,能在几十kHz到几百kHz的频率下高效工作,这是与传统硅钢片工频变压器的本质区别。
2. 高功率密度:由于工作频率高,在同等功率下,其体积和重量远小于工频变压器,实现了小型化、轻量化。
3. 高效率:设计良好的EE13变压器效率通常可达80%-88%(对于3-10W的应用),减少了能源浪费和发热。
4. 良好的电气隔离:初级和次级绕组之间具有良好的绝缘,能承受AC 3000V/min或更高的耐压测试,保障人身和设备安全,满足安规要求(如UL, CE)。
5. 结构稳定:“卧式(Horizontal)”结构使其能稳固地平贴安装在PCB上,抗振动性好,利于自动化SMT贴片或波峰焊。
6. 设计灵活:“2+4 pins”结构提供了灵活的绕组配置可能性(如单路或双路输出),可根据客户规格书(Spec)进行定制。
7. 成本低廉:EE13是标准磁芯尺寸,生产工艺成熟,实现了规模化、低成本制造。
获得ISO9001等国际认证,为各国客户量身定制 安规变压器和电感器等电器元件
RM8高频变压器 24V输入12V/5V DC输出 20W 3000VAC工业控制电源变压器
1. 紧凑设计:采用RM8磁芯,椭圆形状设计节省空间
2. 高频工作:通常工作在kHz至MHz频率范围
3. 高效率:低损耗磁芯材料和优化绕组设计
4. 良好散热:结构设计有利于热量散发
5. 多引脚配置:2+4Pin设计(初级2引脚,次级4引脚)提供灵活连接
6. 高绝缘性:符合安全隔离要求
获得ISO9001等国际认证,为各国客户量身定制 安规变压器和电感器等电器元件

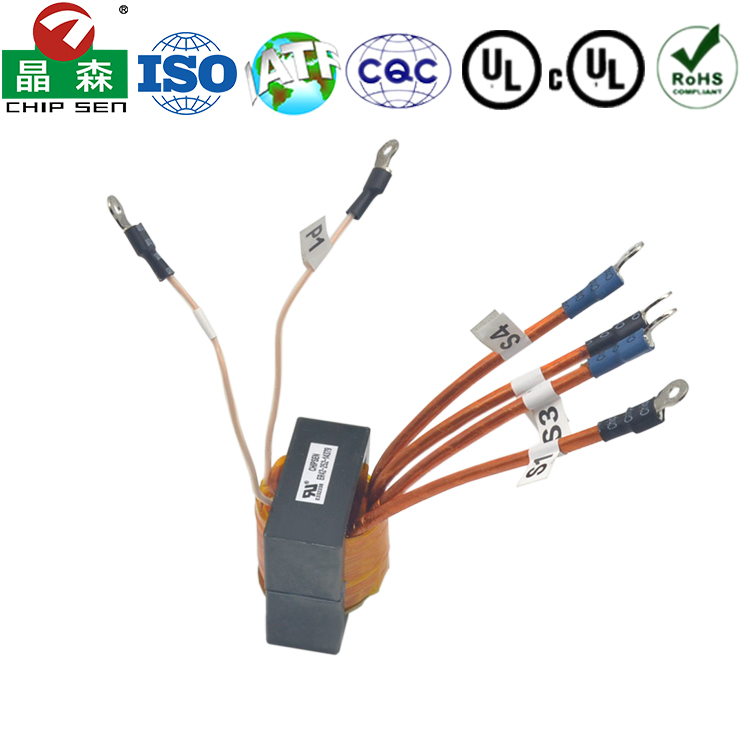

高频变压器PQ50 600VDC 48V降压隔离1500W新能源发电
1. 磁芯结构
采用PQ50铁氧体磁芯(PC40/PC44/PC95材质可选) 。低磁损(100kHz时≤300mW/cm³)、高饱和磁通(Bs≥390mT@100℃)。中心柱截面积Ae=328mm²,适用于大功率设计。
2. 电气性能
工作频率范围:20kHz-500kHz 。耐压等级:初级-次级≥4000VAC(符合IEC/UL 60950)。温升特性:ΔT≤40℃@满载(自然冷却)
3. 结构设计
可选引脚/焊盘式安装(4-12Pin配置)。支持三重绝缘线(TIW)绕制,满足医疗/工业安规
