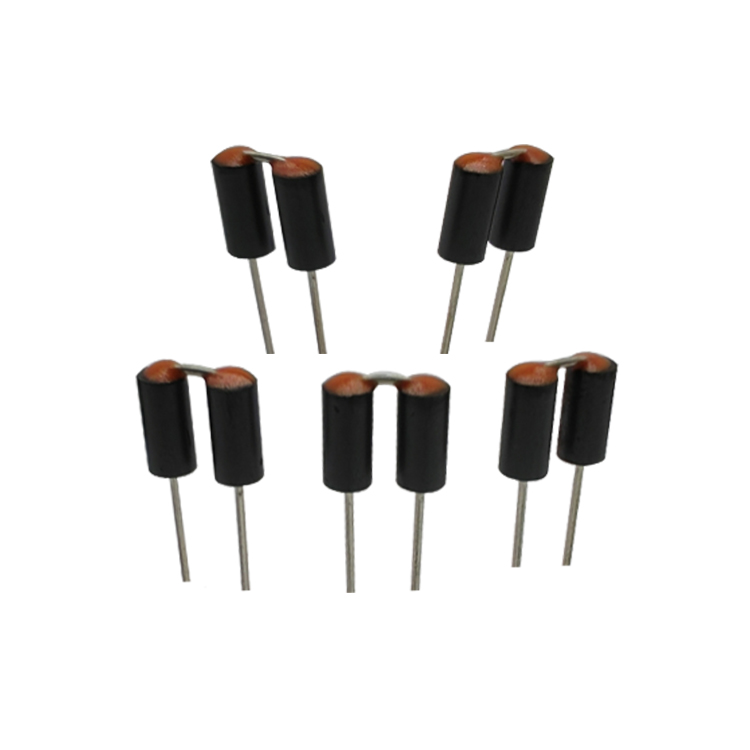

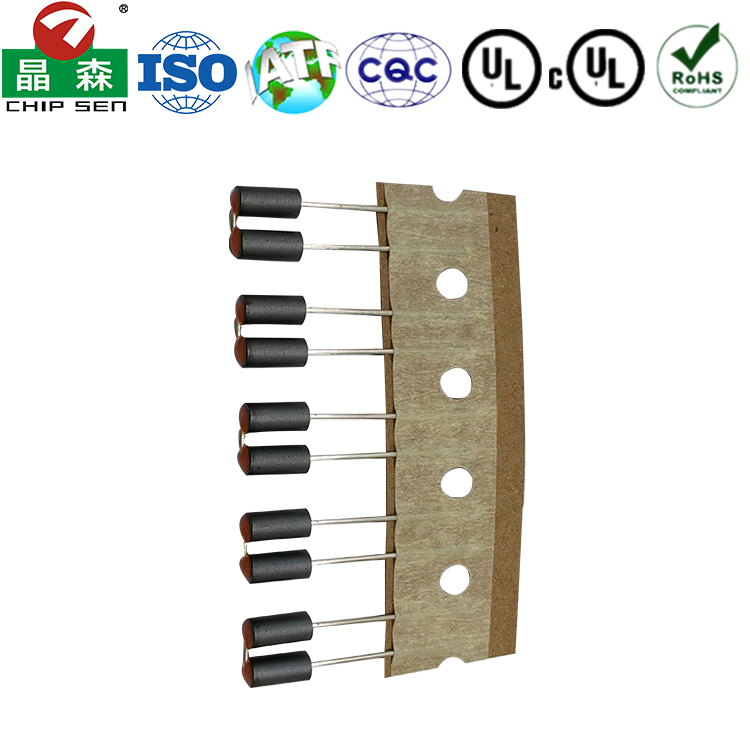

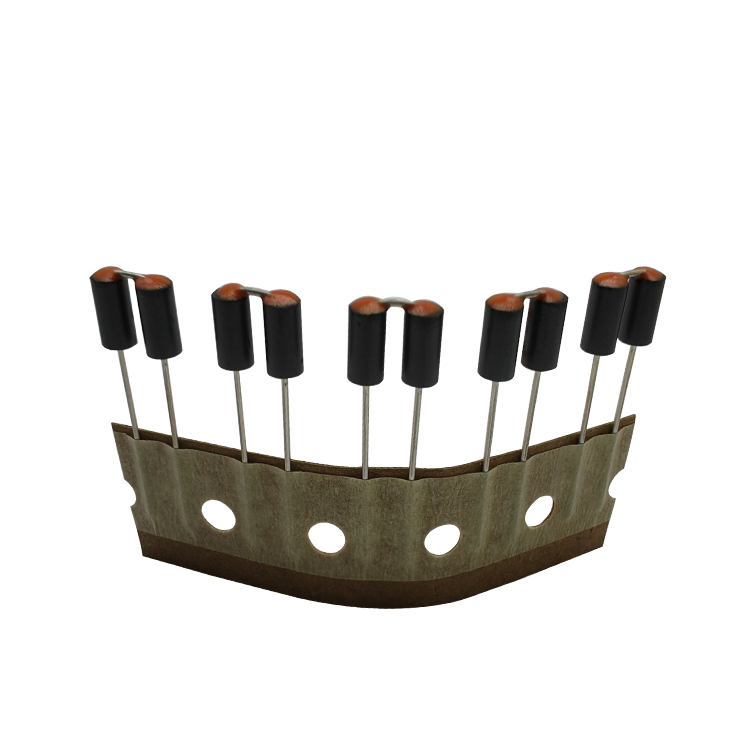

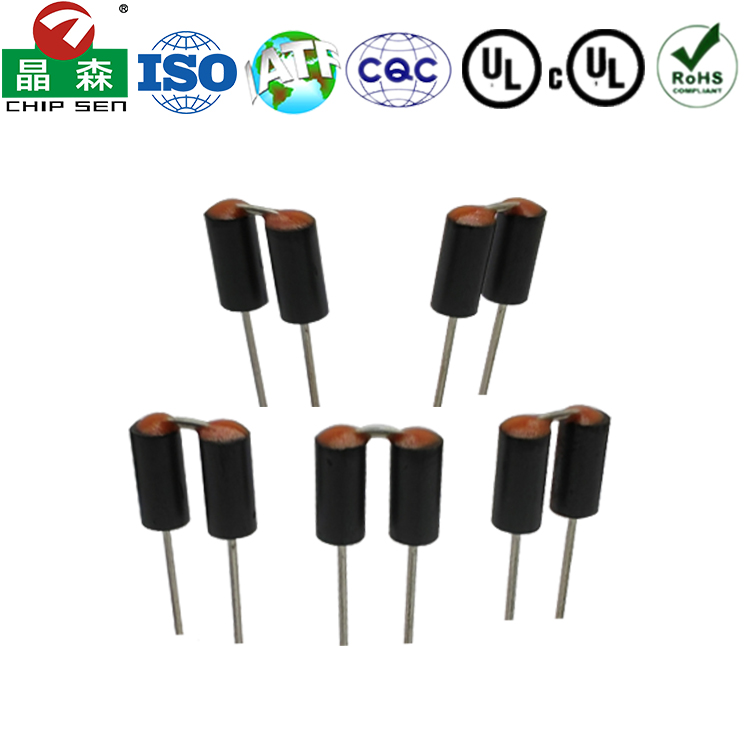

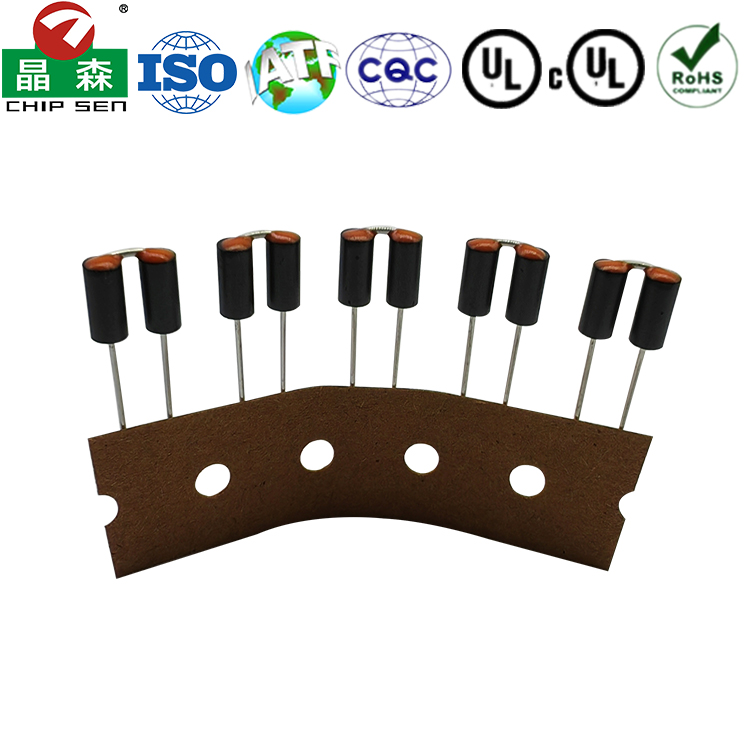

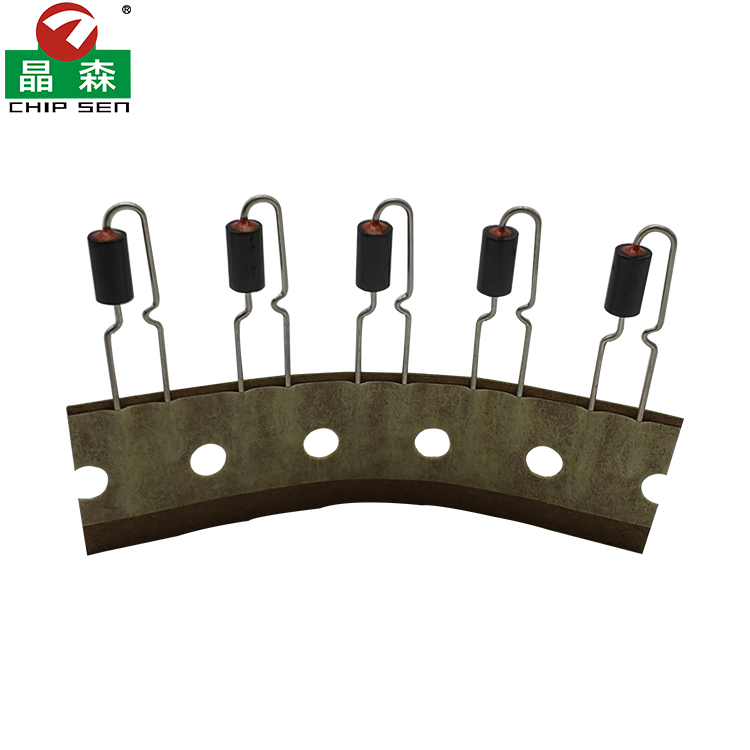

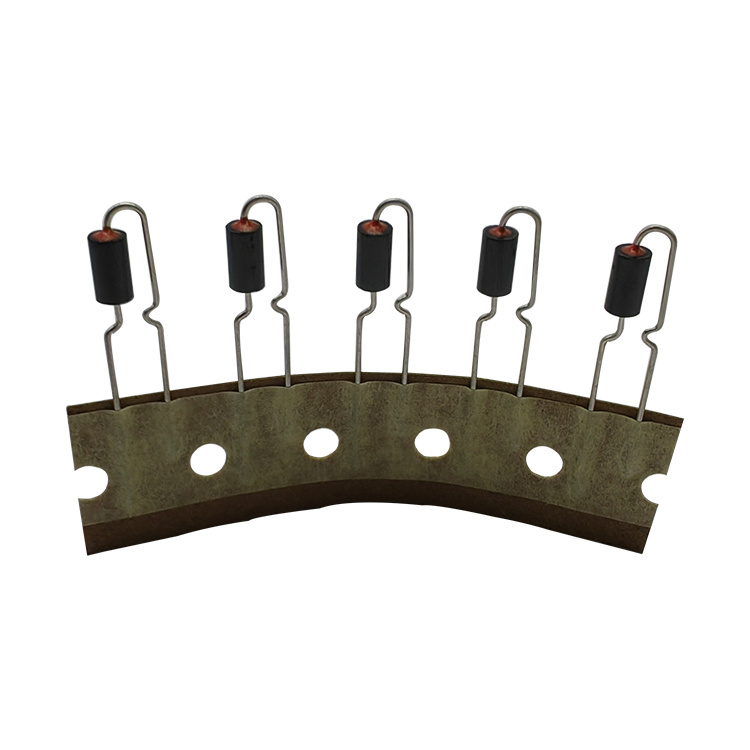

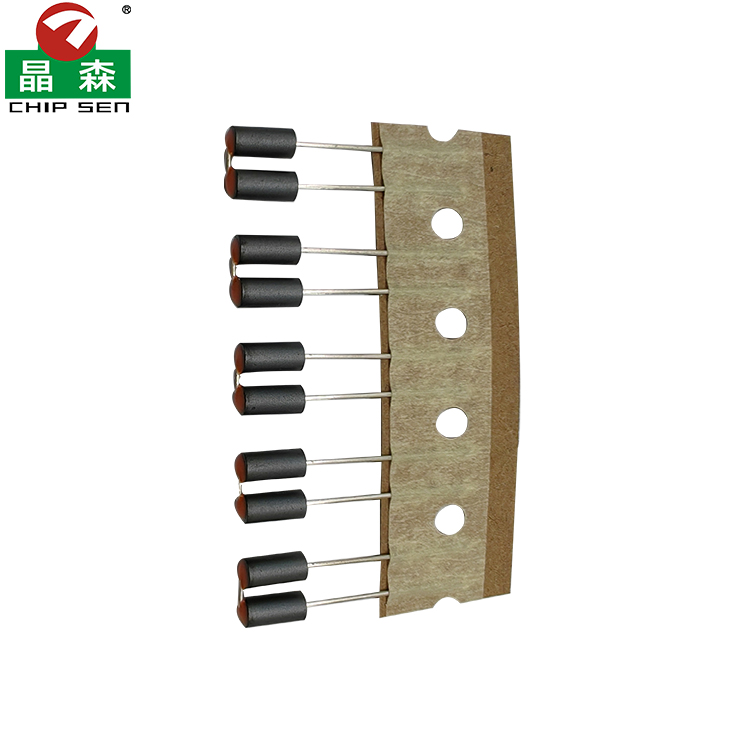

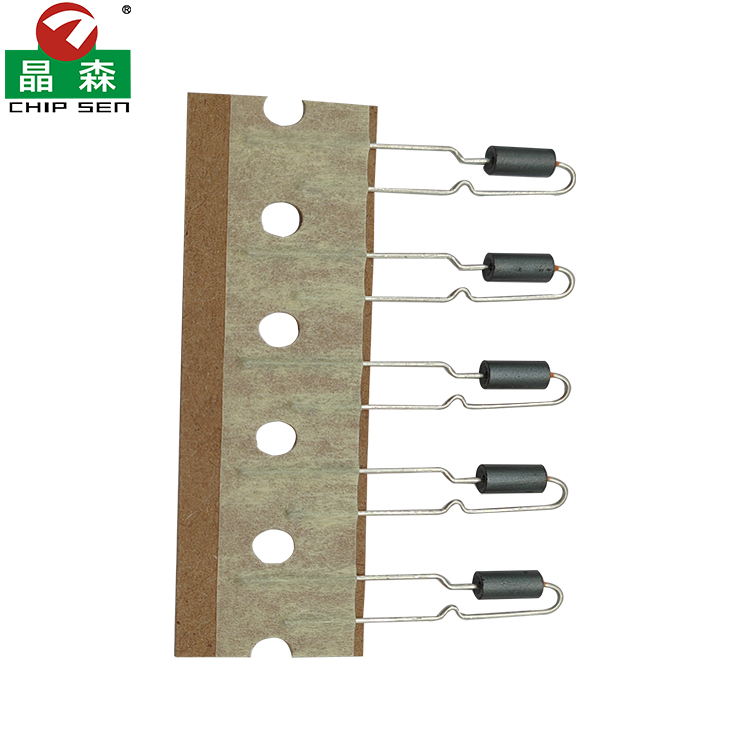

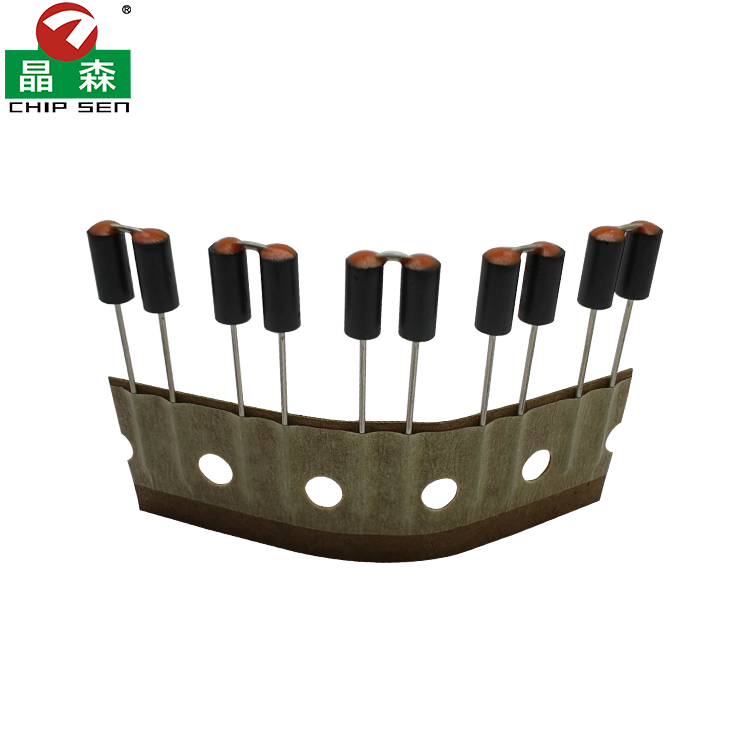

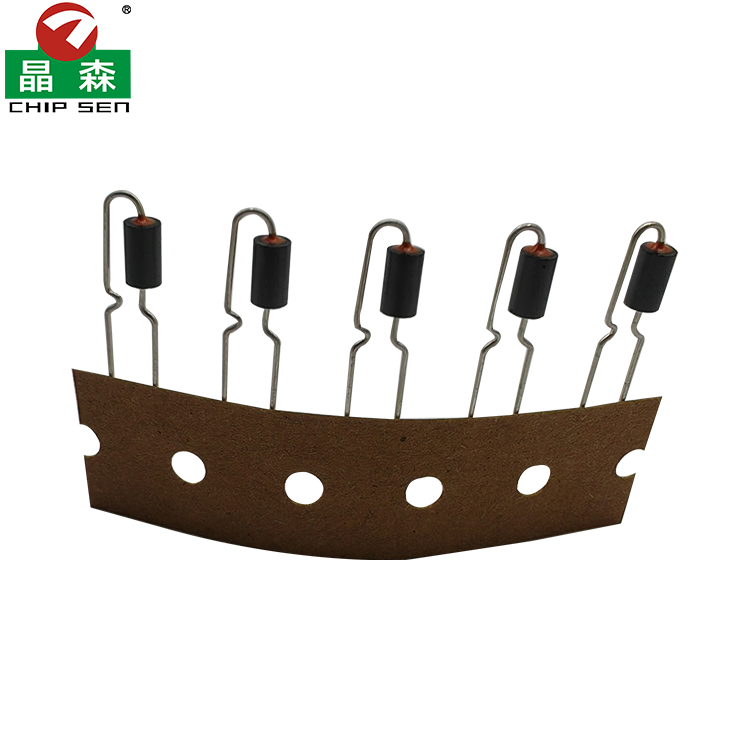

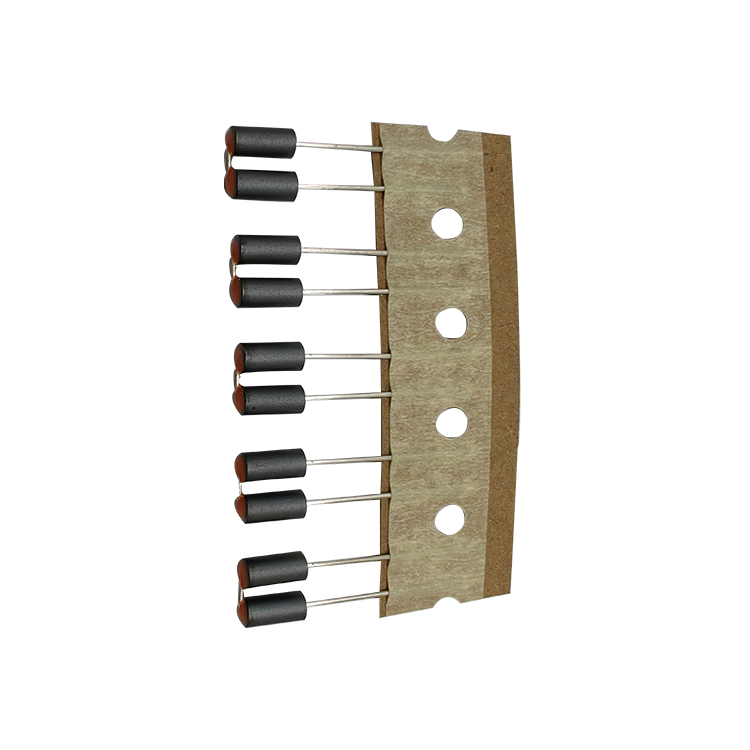

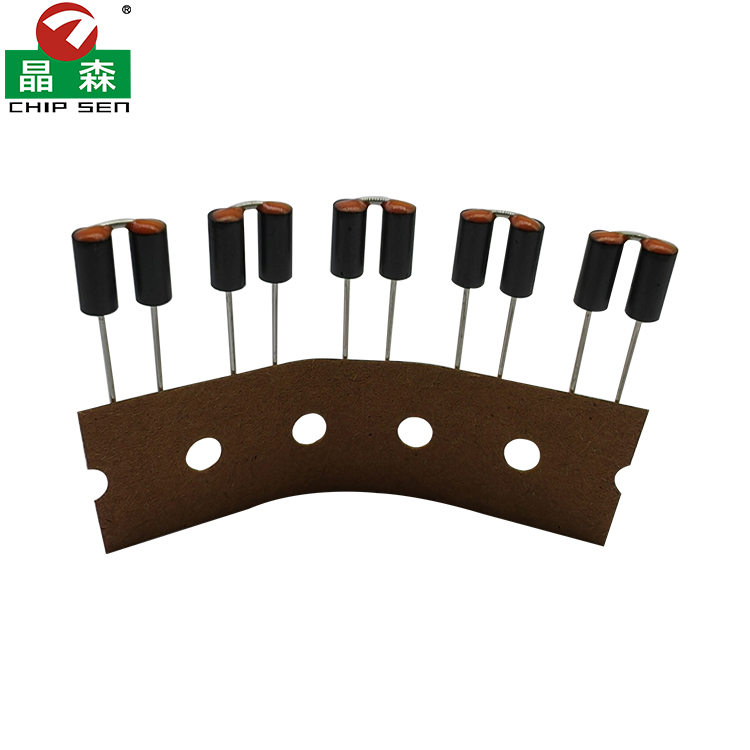

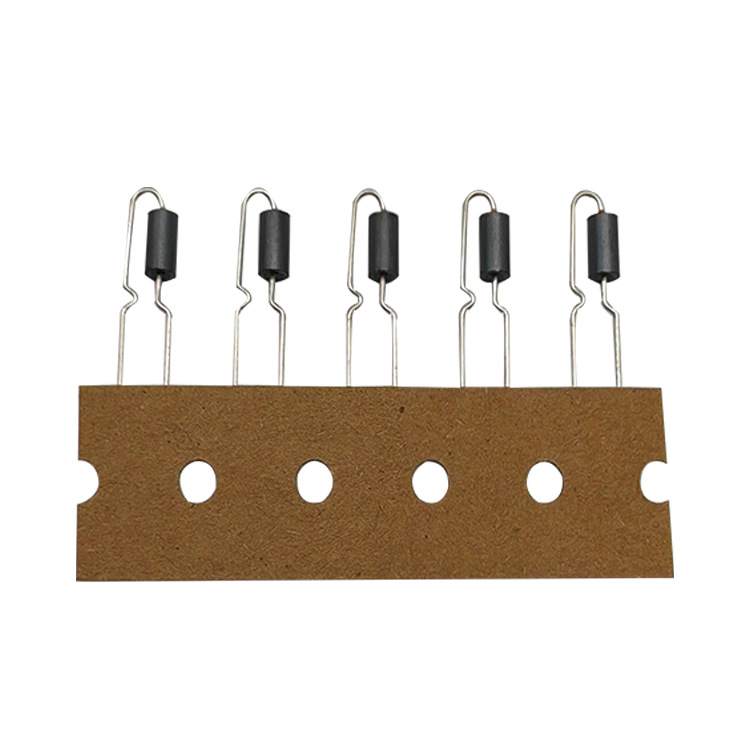

磁珠工字电感
产品分类：
功率：
尺寸单位（mm）：
产品特性：
磁芯形状:磁芯呈“工”字形，通常由铁氧体材料制成。
绕组方式:导线（漆包线）沿着“工”字磁芯的中间柱体绕制。
开放式磁路:与环形磁芯（磁环）的闭合磁路不同，工字磁芯是开放式磁路，这意味着它会有一定的漏磁。
产品用途：
电源滤波:电源输入端/输出端:放置在开关电源（DC-DC转换器、AC-DC适配器）、数字电路板（如CPU、FPGA、ASIC）的电源入口或出口处，滤除电源线上的高频噪声（开关噪声、数字电路产生的高次谐波），防止噪声传入电源或干扰其他电路，也防止外部噪声进入本电路。常用于退耦/旁路电容之后，构成CLC或Pi型滤波器。
信号线滤波:高速数字信号线:如USB、HDMI、LVDS、时钟线、数据线等，串联在信号线上，滤除信号中的高频共模噪声或特定频率的干扰，提高信号完整性，减少EMI辐射。
模拟信号线:用于抑制敏感模拟信号（如音频、射频前端）线路上的高频干扰。
EMI/EMC抑制:电磁兼容设计:是满足电磁兼容法规要求的关键元件之一，用于降低设备产生的电磁干扰辐射，同时增强设备对外部干扰的抗扰度。
DC-DC转换器:有时用于小功率DC-DC转换器的输出滤波（配合电容）。
咨询我们：
86-769-89308858

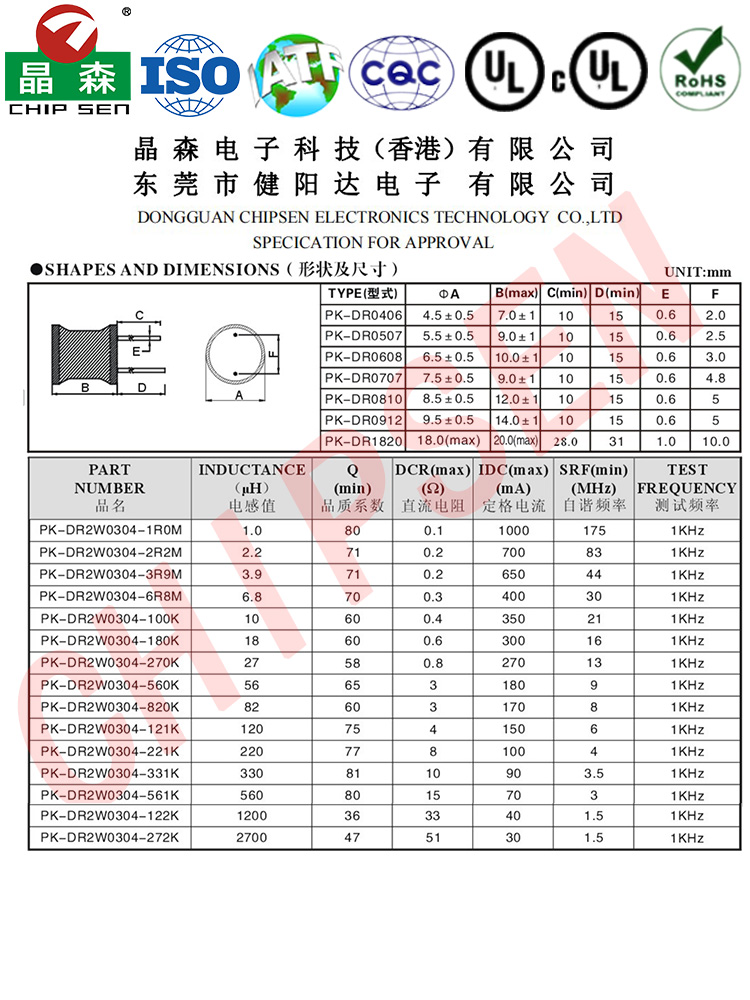

详细参数

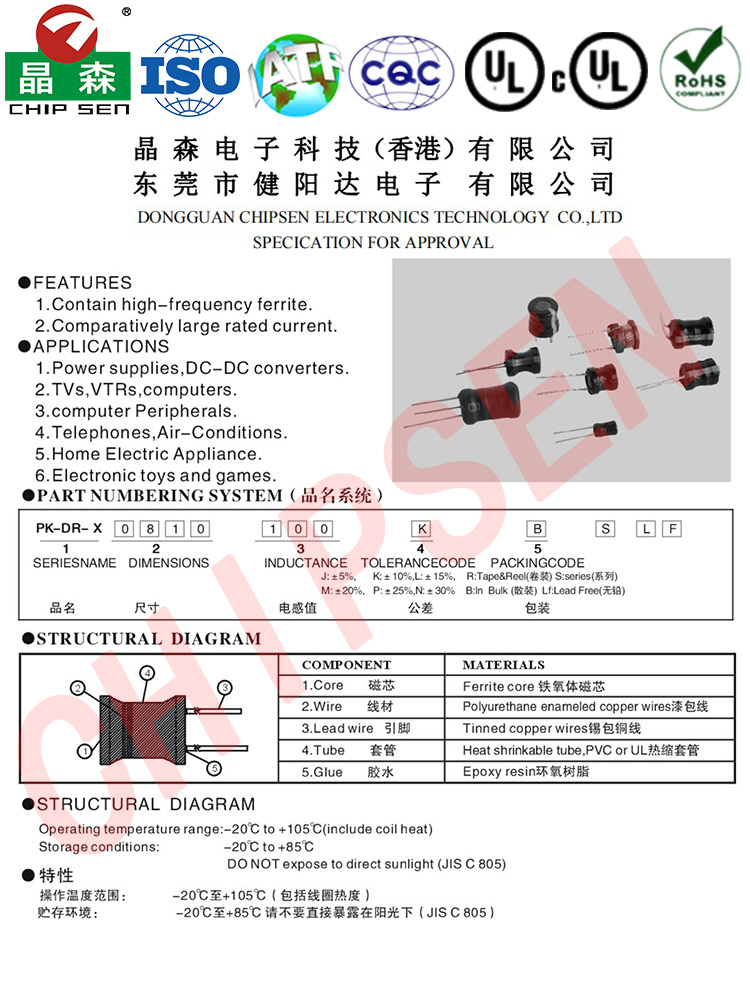

型号讲解
应用场景
资料下载
