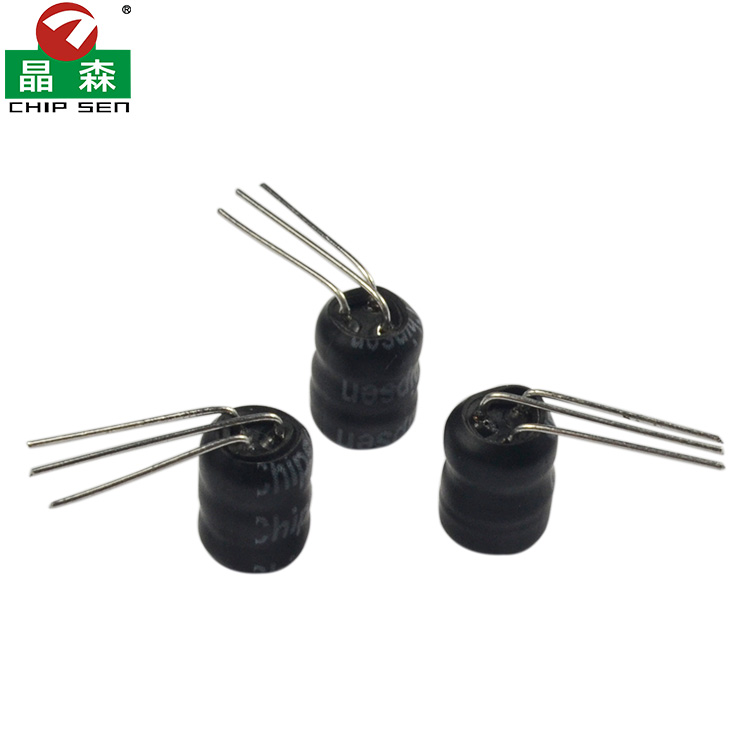

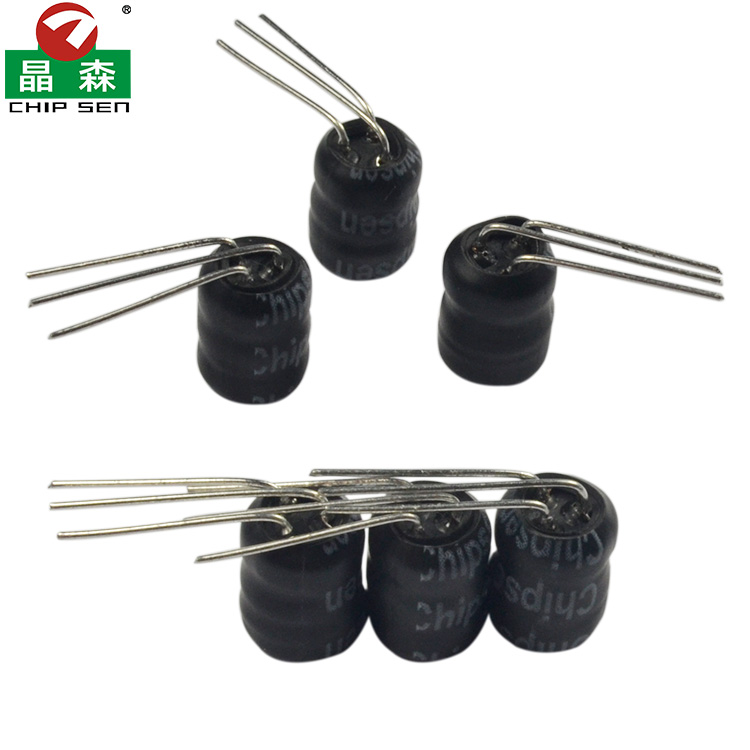

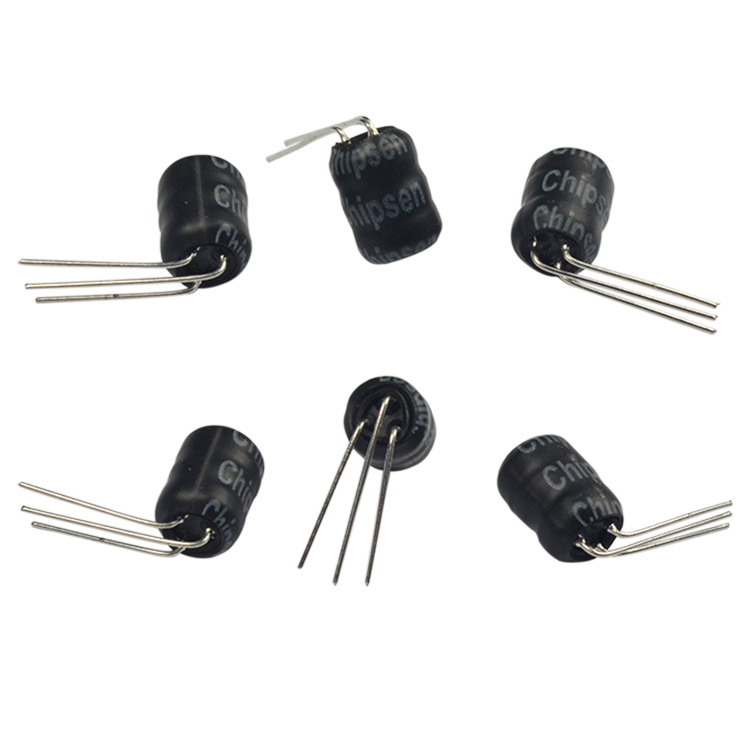

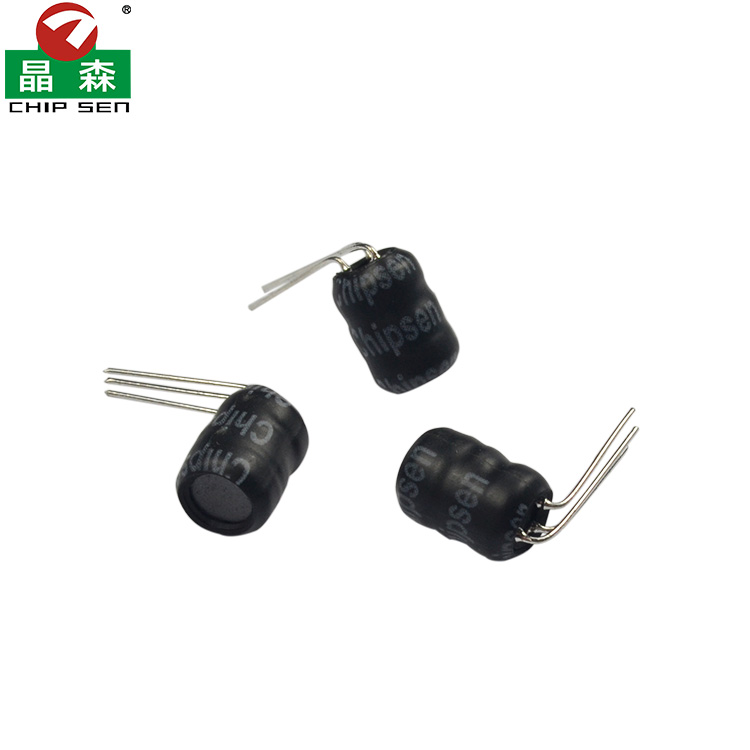

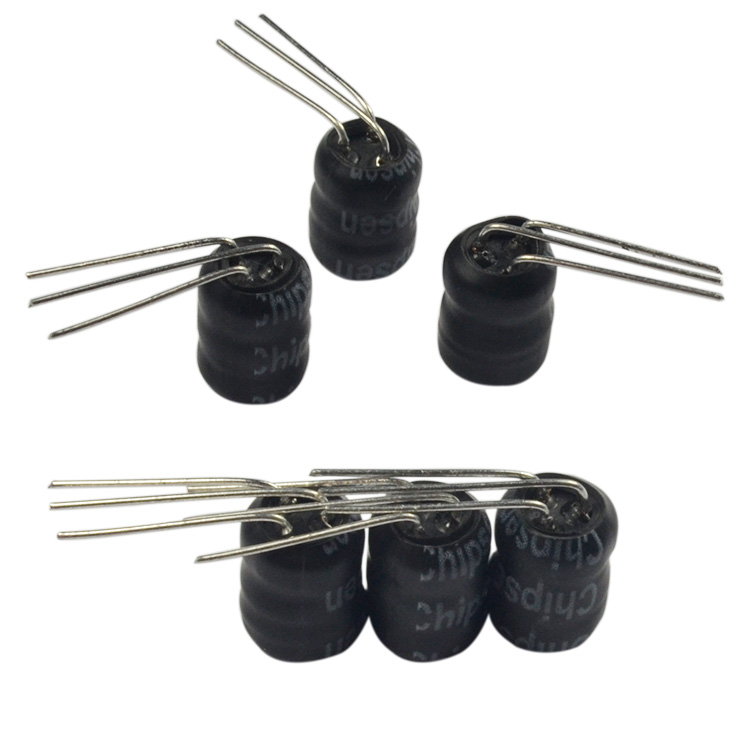

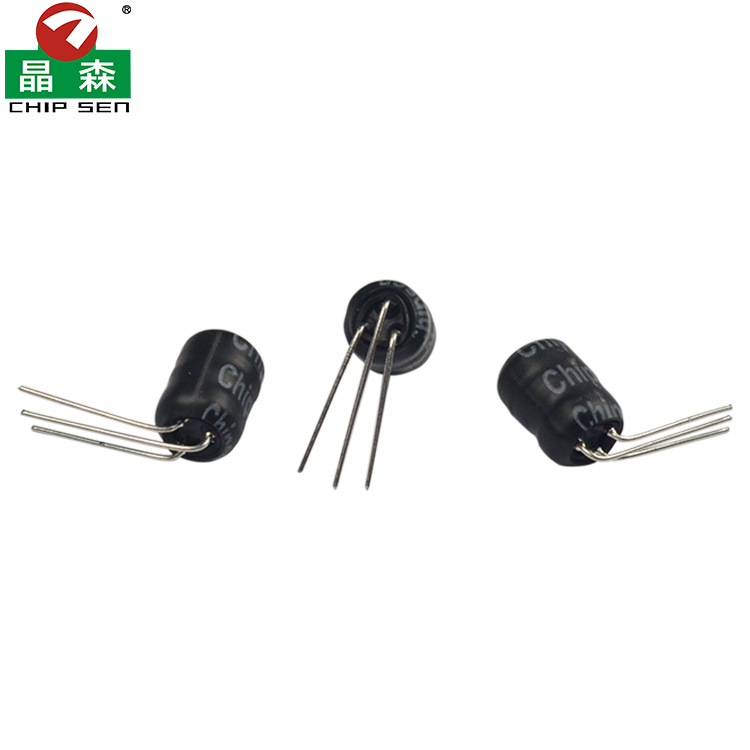

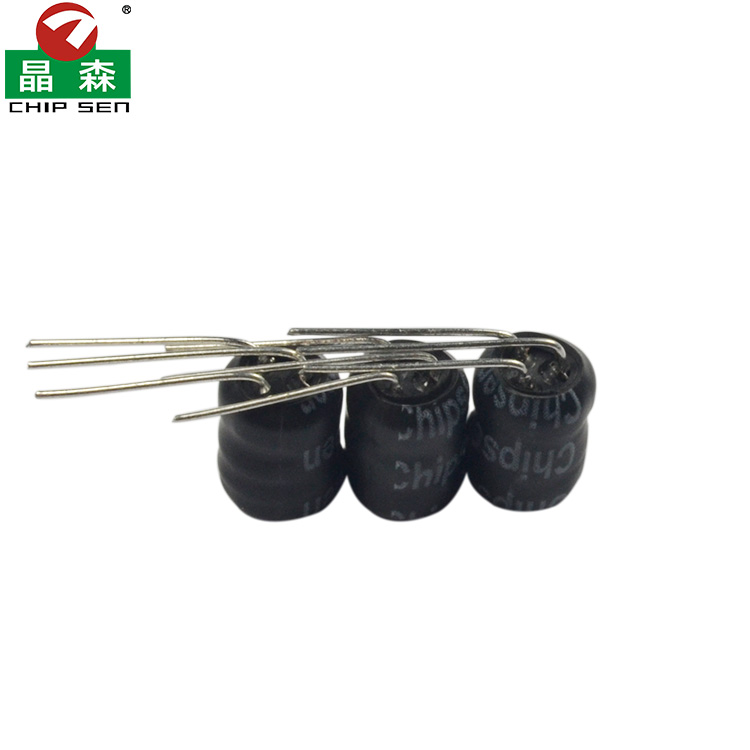

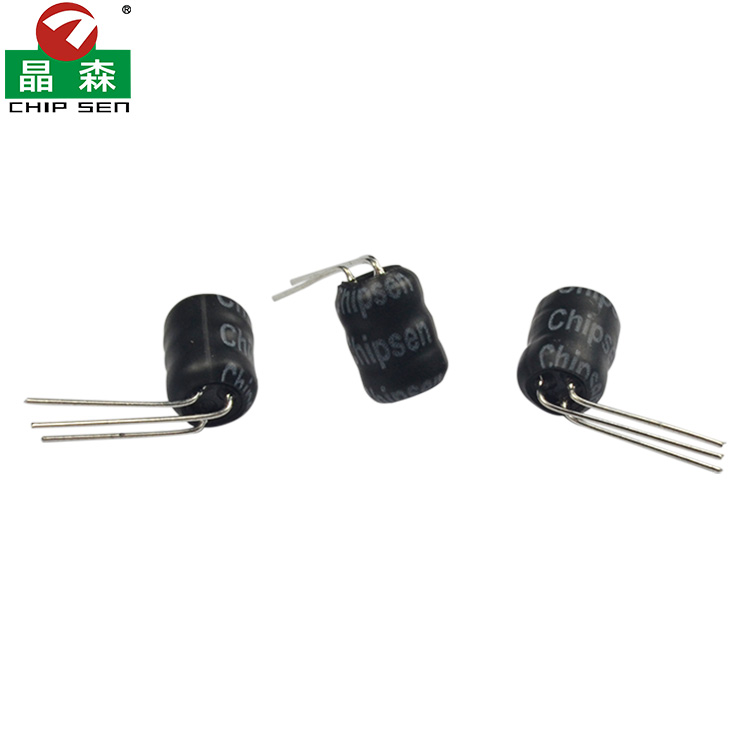

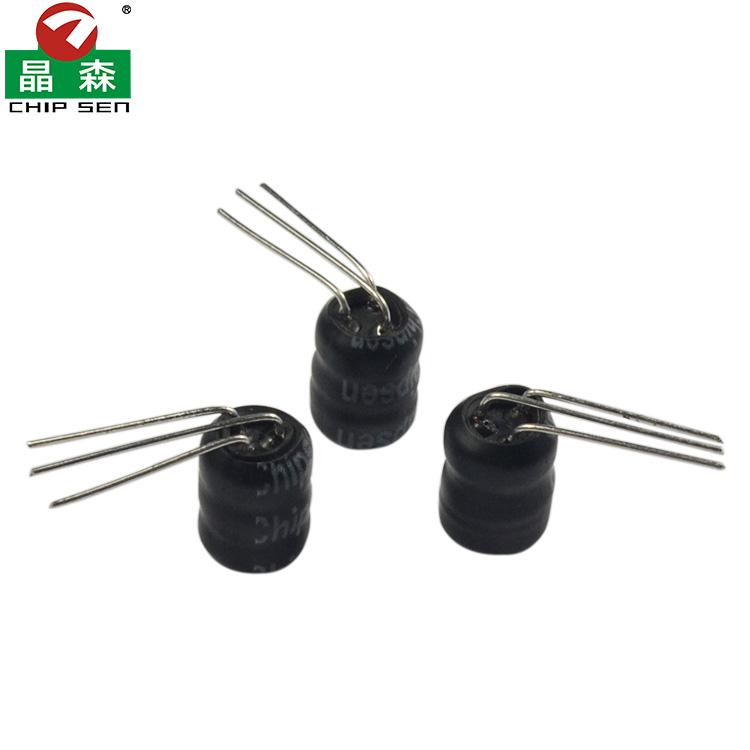

三脚插件立式工字电感
产品分类：
工字电感
功率：
定制
尺寸单位（mm）：
LGB0406 5.0 mm*8.0 mm*10 mm*15 mm*0.5±0.1 mm*2.0±0.5 mm
LGB0608 7.0 mm*10.0 mm*10 mm*15 mm*0.6±0.1 mm*2.5±0.5 mm
LGB0810 9.0 mm*12.5 mm*10 mm*15 mm*0.6±0.1 mm*5.0±1.0 mm
LGB1012 12.0 mm*15.0 mm*10 mm*15 mm*0.8±0.1 mm*6.0±1.0 mm
产品特性：
1. 机械结构稳固：三引脚设计 和特殊导针结构使其在PCB板上的安装更牢固，抗机械振动能力强，不易因振动产生开路。引脚拉力强度通常大于2.5公斤。
2. 良好的电气性能：
· 电感量范围宽：覆盖范围广，常见从1.0μH 到 100,000μH (100mH) 甚至更高。
· 高Q值（品质因数）：意味着其感抗在特定频率下远高于电阻，损耗较小，有利于需要高频率选择性的电路。
· 自谐振频率（SRF）较高：分布电容小，使得自谐振频率较高，工作频率范围更宽。
3. 额定电流基于温升：额定电流通常基于温度上升不超过20°C的条件定义。这意味着在实际使用中，若允许更大的温升，瞬时电流可能会略高于标称值，但需谨慎评估。
4. 工作温度范围：通常能在 -20°C 到 +80°C 的环境温度下正常工作。部分采用特殊材料或工艺的产品可能有更宽的温度范围。
5. 防护与环保：许多产品会采用PVC或UL热缩套管保护线圈，增强绝缘性和机械强度。并且符合无铅环保（RoHS）要求。
6. 成本与体积的平衡：工字电感在制造成本上相对较低（相比一些封闭式磁芯电感），但其开放式磁芯结构可能带来相对较多的磁场泄漏，在某些对EMI极其敏感的应用中可能需要考虑屏蔽措施。
产品用途：
广泛应用于电源滤波与转换、信号处理与通信设备、报警与蜂鸣器驱动、汽车电子、宽频带和高Q值的各类电子系统等领域。
