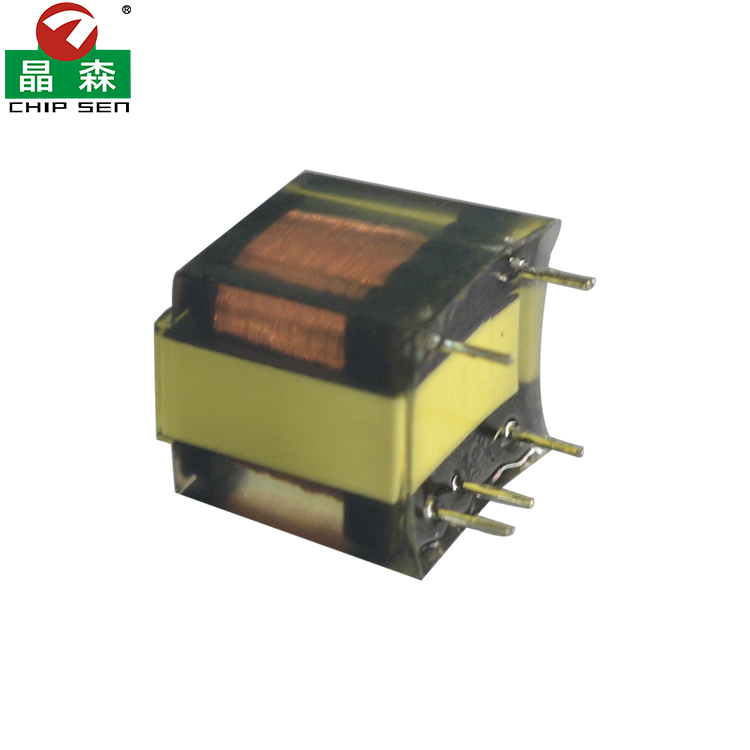

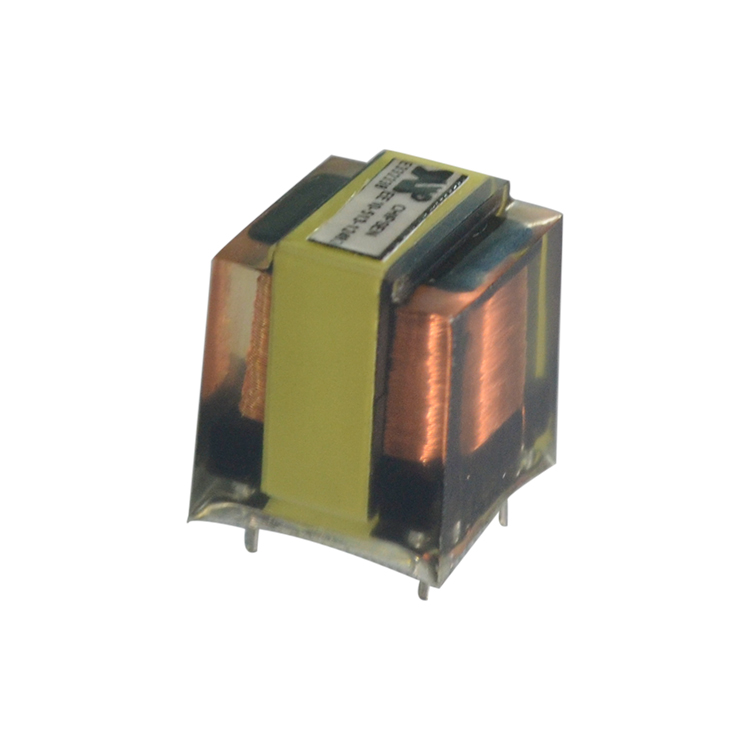

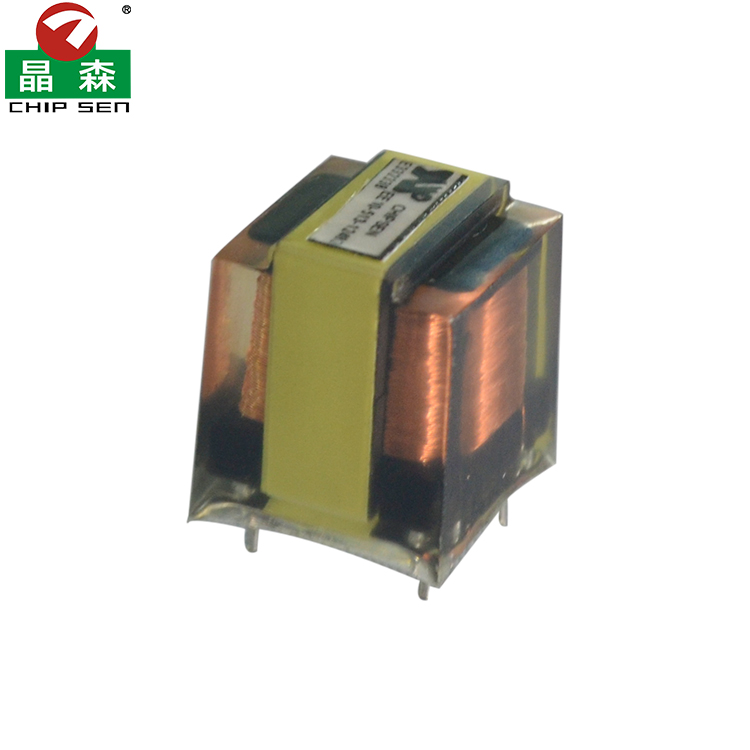

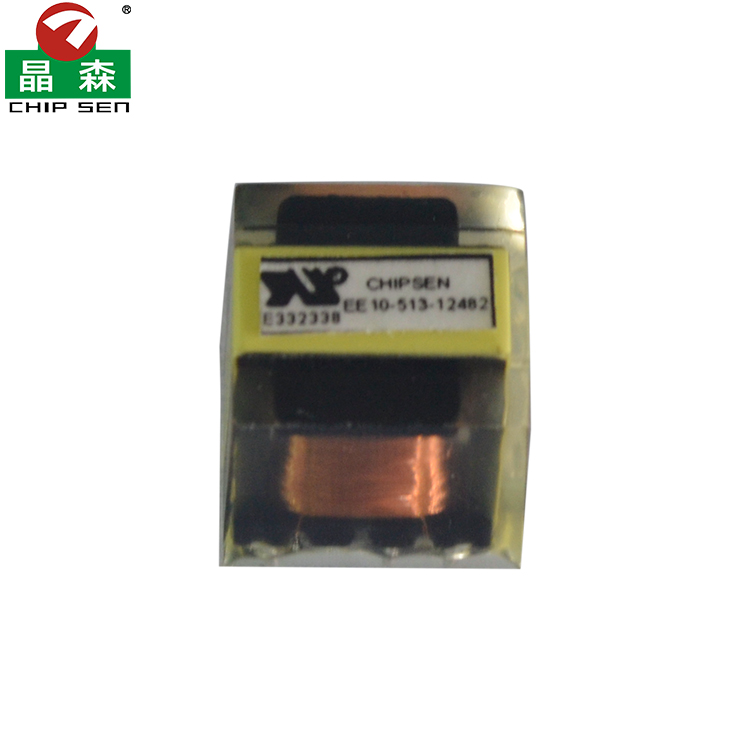

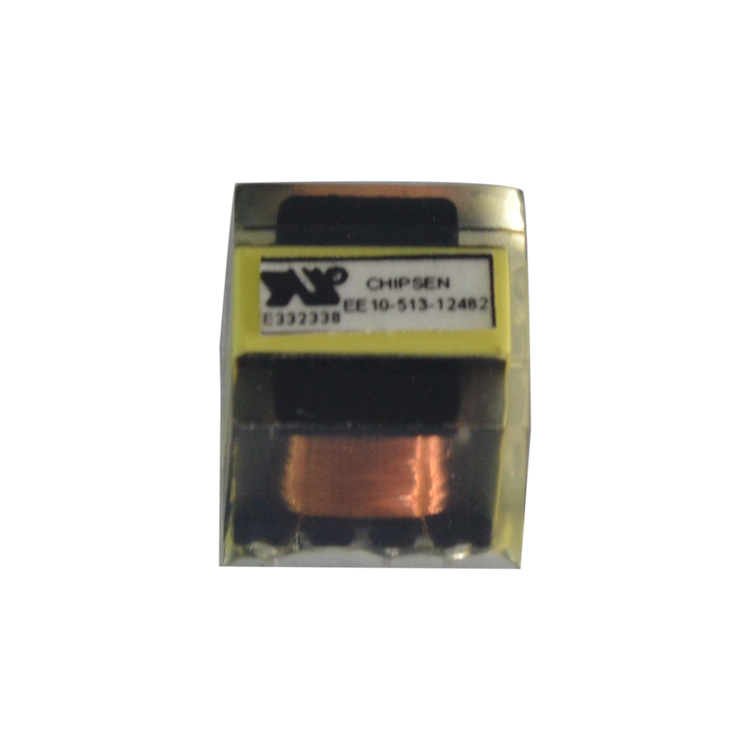

EE10 3+2 Pin脉冲变压器
产品分类：
EE系列高频变压器
功率：
定制
尺寸单位（mm）：
EE5/ EE8.3/ EE10/ EE12.8/ EE13/ EE16/ EE19/ EE22/ EE25/ EE28/ EE30/ EE32/ EE33/ EE34/ EE35/ EE40/ EE42/ EE55/ EE65/ EE70
产品特性：
1、高频性能优异，能效高
采用锰锌铁氧体磁芯，适配 20kHz-500kHz 高频开关电路，高频损耗极低，转换效率高，空载损耗与铜铁损耗大幅降低，有效减少设备发热，提升节能效果。
2、环氧灌封强化，防护拉满
真空环氧灌封工艺，实现防潮、防尘、防震、防腐蚀，绝缘强度可达 20kV/mm 以上，同时增强机械强度，避免绕组受外力损坏，适配复杂工作环境。
3、体积紧凑，安装便捷
尺寸仅约 10mm 级中心柱，立式插针设计可直接焊接于 PCB，节省空间，适合小型化电子产品。
4、电气稳定，安规达标
漏磁控制均匀，输出电压 / 电流波动小；可实现初次级间≥4000V 的绝缘耐压，爬电距离≥6mm，材料符合 UL94-V0 阻燃标准，兼容 IEC/ROHS/REACH 等安规要求。
5、宽温工作，适应性强
工作温度范围 - 40℃~+125℃，搭配耐温漆包线，可满足不同场景的温度需求。
产品用途：
1、低功率开关电源
小家电（电动牙刷、剃须刀、台灯）、智能音箱、路由器、机顶盒电源，实现 AC/DC 或 DC/DC 隔离转换，提供稳定低压输出
2、辅助电源电路
空调、洗衣机、工业控制器内部 MCU、显示面板供电，为控制电路提供隔离的 5V/12V 低压电源
3、消费电子设备
数码相机、蓝牙耳机充电仓、小型充电器，小功率电源转换，空间紧凑场景的隔离供电
4、驱动与信号电路
驱动变压器、DC-DC 转换器、共模电感配套电路，高频信号隔离、驱动信号传输，抑制干扰
4、工业 / 安防设备
户外安防摄像头电源、小型工业仪器仪表，灌封防护适应潮湿、震动环境，稳定供电
