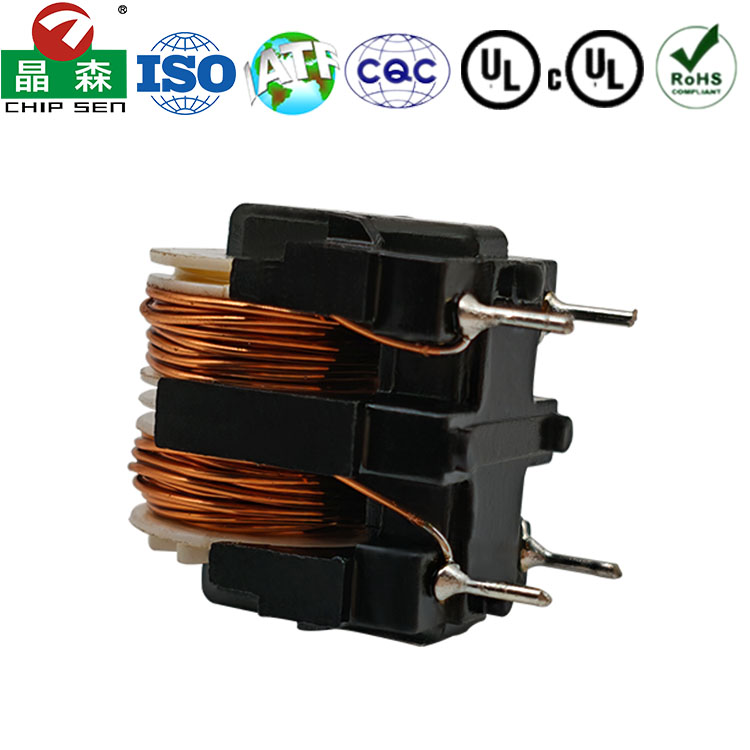

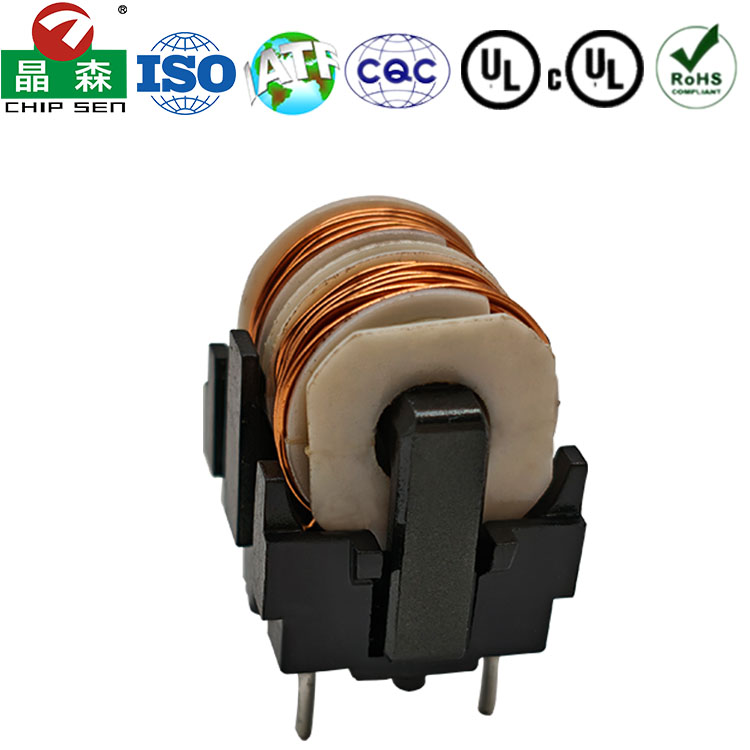

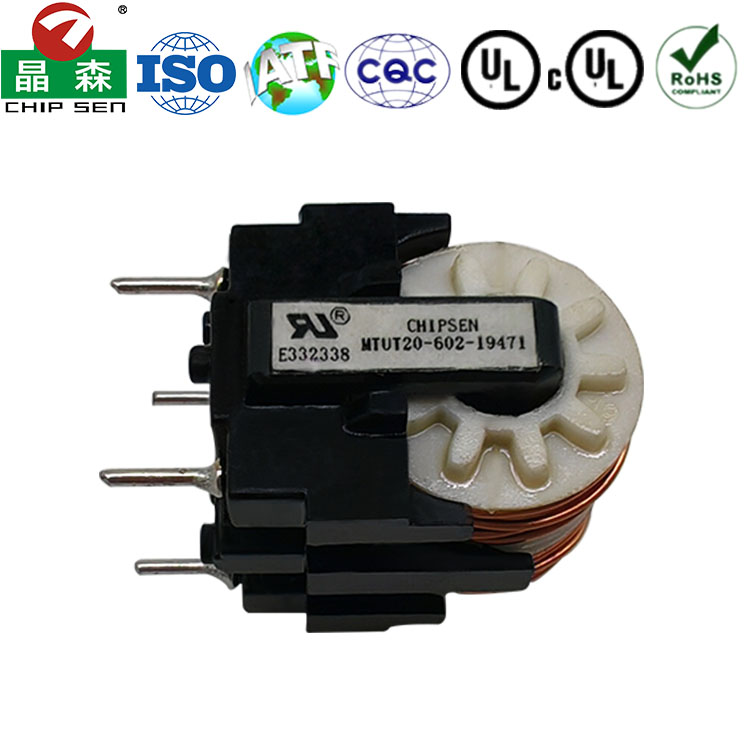

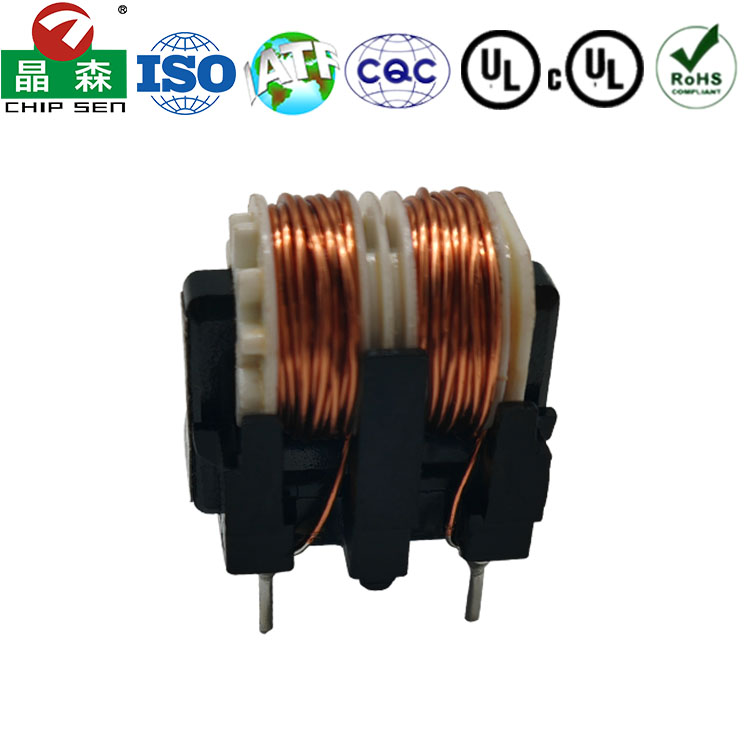

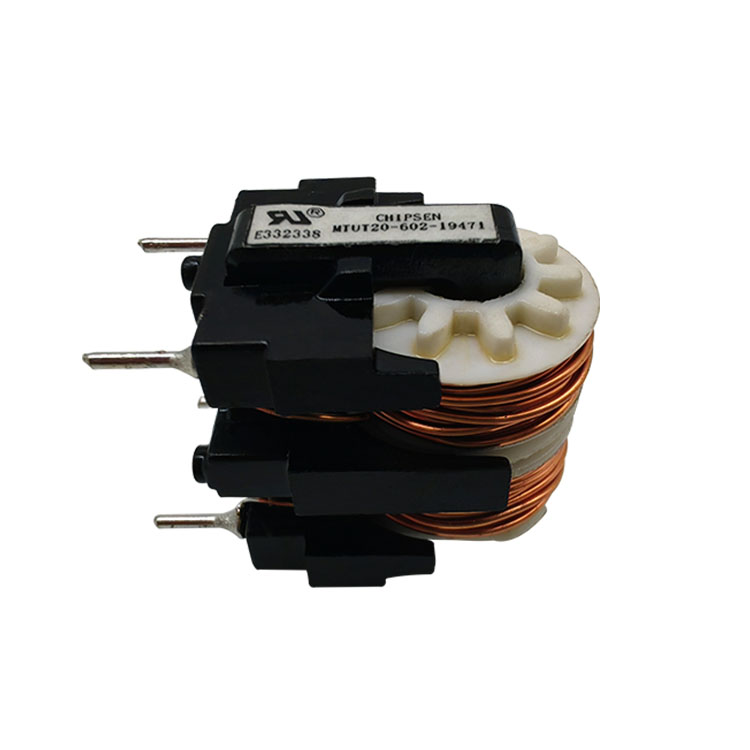

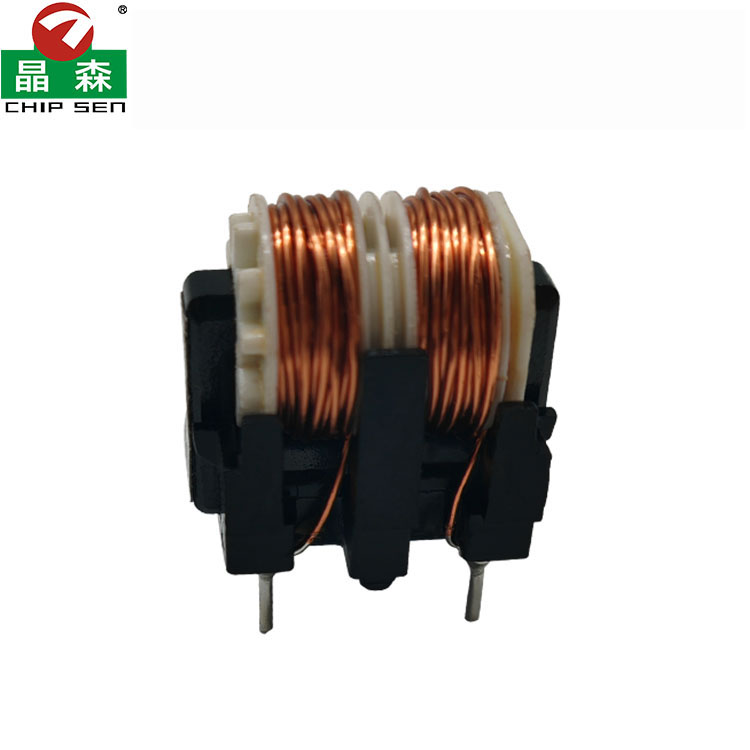

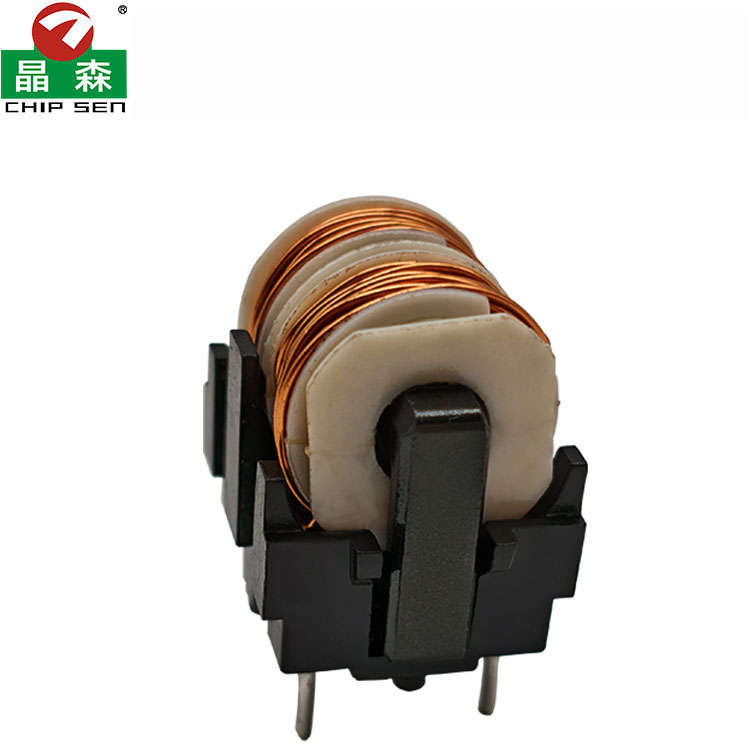

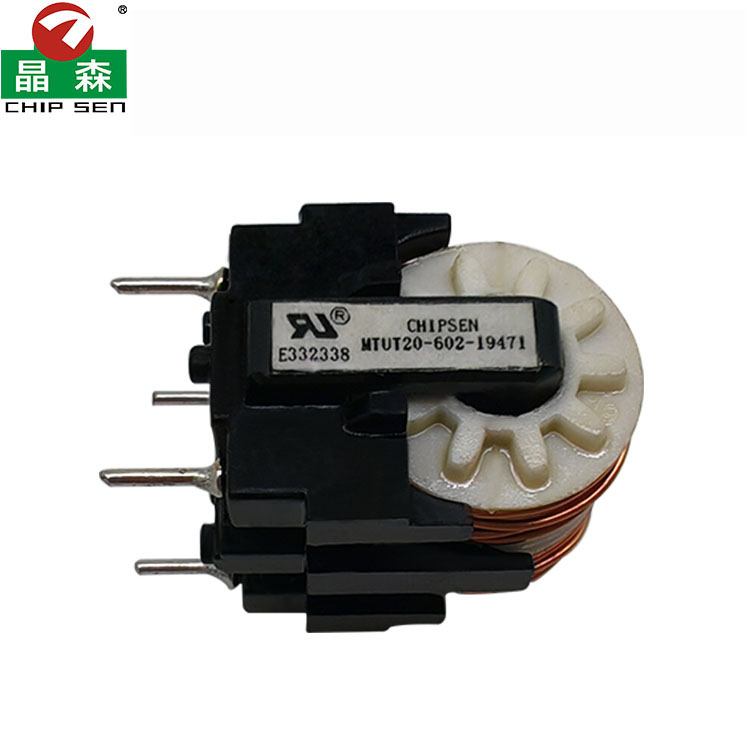

UT20 6mH滤波器
产品分类：
UT系列滤波器
功率：
定制

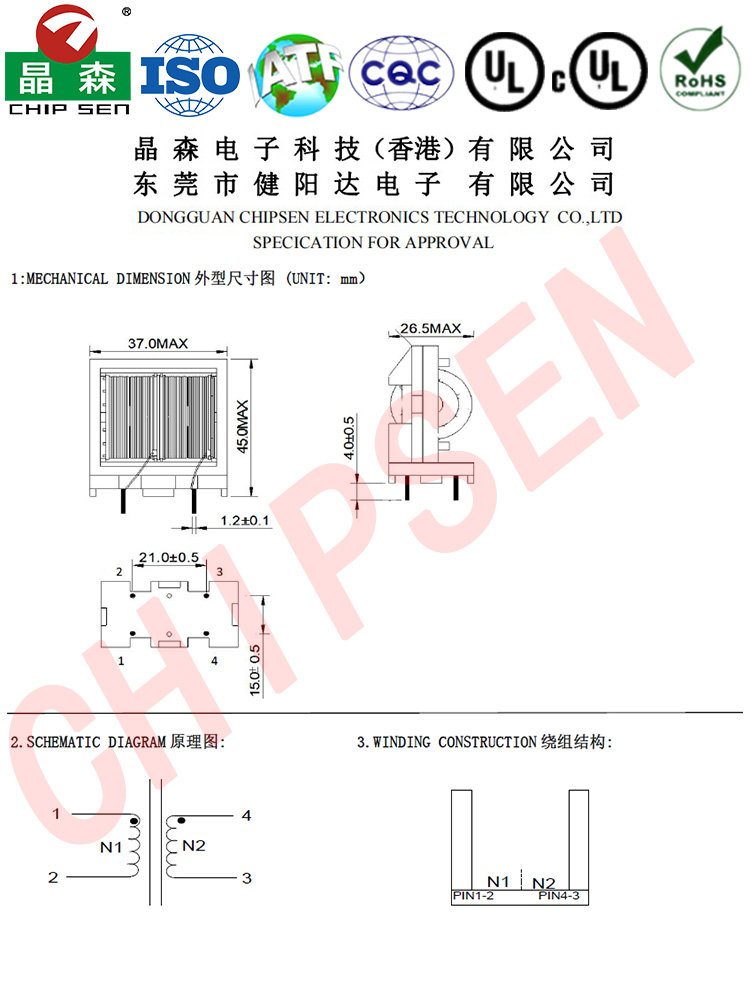

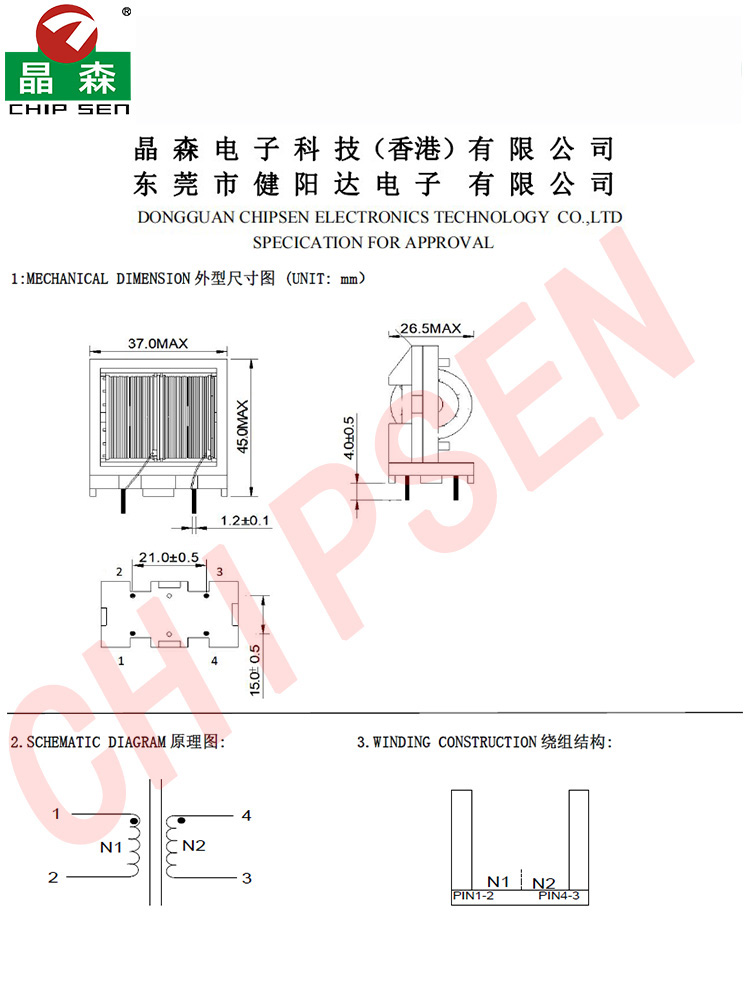

尺寸单位（mm）：
· 直径（D）： ~20.0 mm
· 高度（H）： ~10.0 mm
· 引脚间距： 通常为 15.0 mm 或 17.5 mm（这是PCB布局时最关键的距离）
· 引脚直径： 通常为 1.0 mm 左右
产品特性：
· 高共模电感：6mH 的电感值表明它对共模噪声有非常强的抑制能力。这个值在共模扼流圈中属于中等偏大的，意味着其滤波频率范围会偏向中低频段。

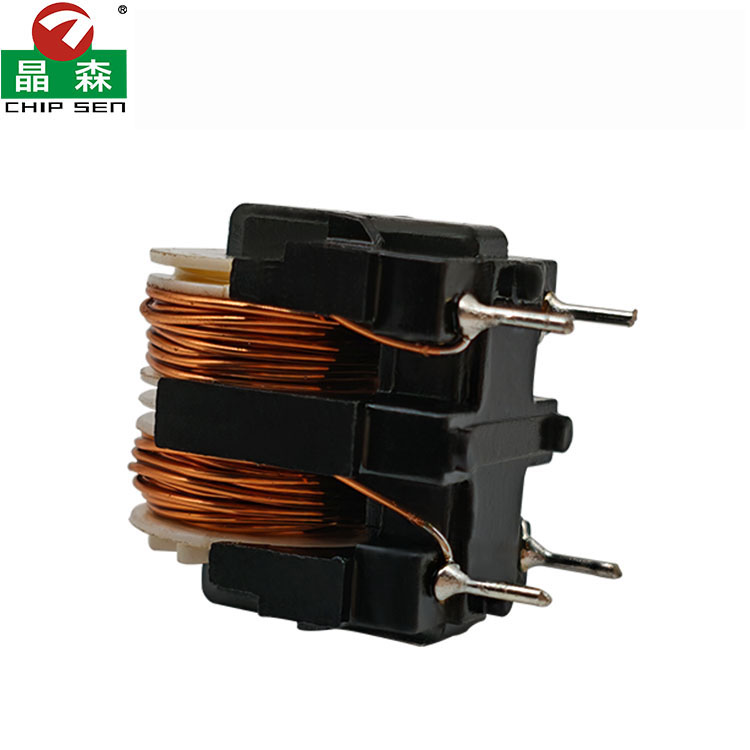

· 双绕组设计：内部包含两个匝数相同、绕向相反的线圈，分别串联在电路的火线和零线上。
· 共模噪声抑制：核心功能。对在火线和零线上幅度相同、相位相同的共模噪声电流呈现出高阻抗，从而将其滤除。
· 差模信号通过：对在火线和零线上幅度相同、相位相反的正常差模信号（即有用的数据和电源电流）呈现出极低的阻抗，使其顺利通过。
· 高额定电流：从其粗壮的引脚和磁芯尺寸来看，它被设计用于通过较大的电流。具体数值需查数据手册，但通常在1A到5A范围内。
· 磁芯材料：通常采用高磁导率的铁氧体磁芯，以在较小的体积内实现较高的电感量。
· 结构坚固：引脚式设计便于焊接在PCB上，并能承受一定的机械应力。
产品用途：
· 开关电源输入/输出滤波：安装在交流电源输入端，用于滤除来自电网的共模噪声，并防止电源自身产生的共模噪声污染电网。也常用于直流输出端，进一步平滑电流。
· 交流电源滤波器：是构成交流电源滤波器模块的核心器件。
· 工业设备：在变频器、伺服驱动器、工业PC等设备中，用于抑制电机等负载产生的噪声。
· 家电产品：符合EMC法规的空调、洗衣机、变频冰箱等。
· 通信设备：在通信电源中确保噪声不影响信号的传输。
· USB/差分信号线滤波：虽然此型号电流较大，可能不直接用于此用途，但原理相同。小型的共模扼流圈常用于高速差分信号线（如USB, HDMI）来抑制共模辐射。
