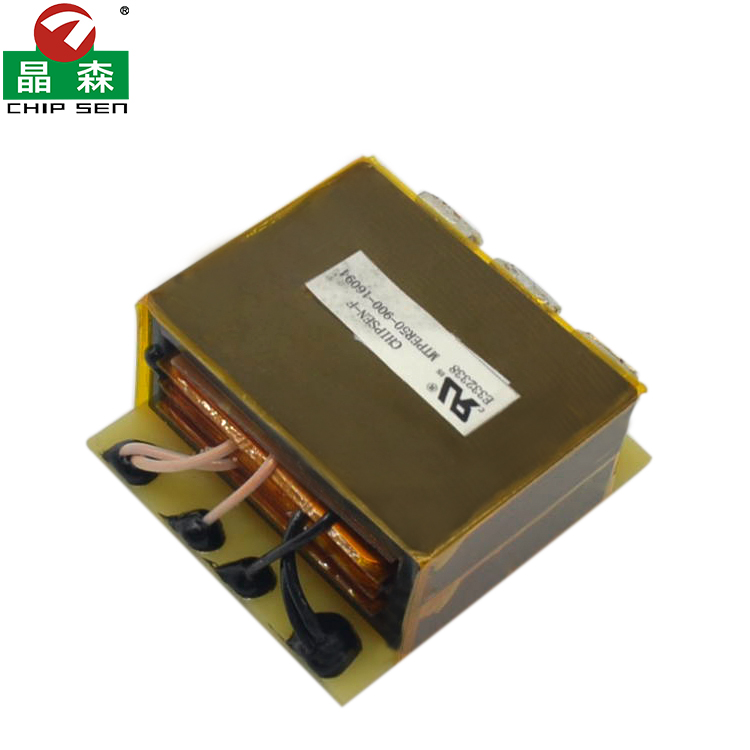

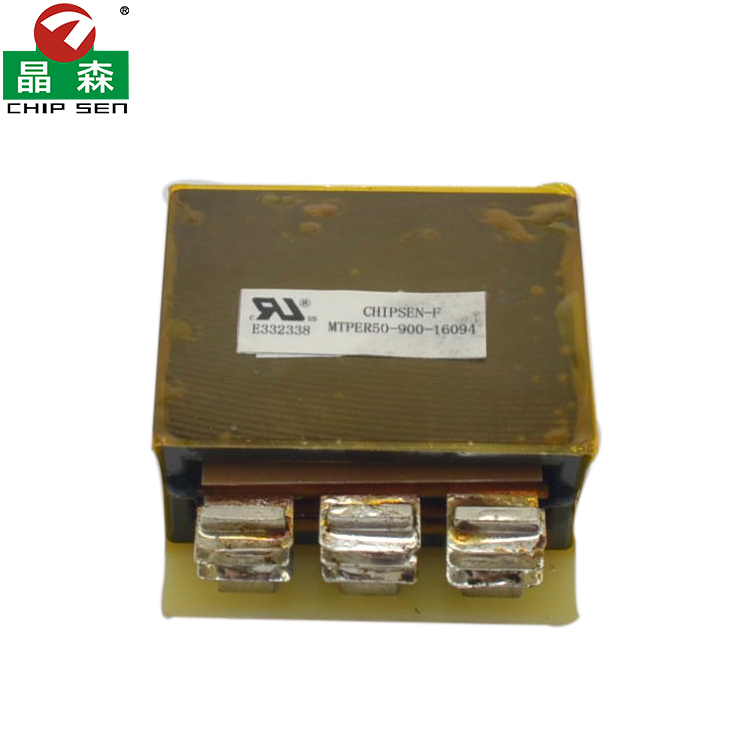

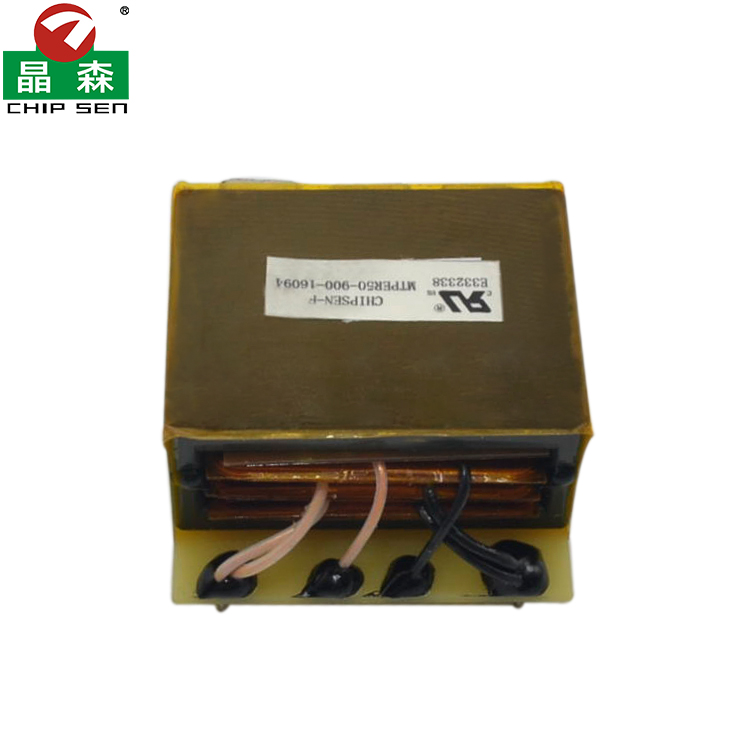

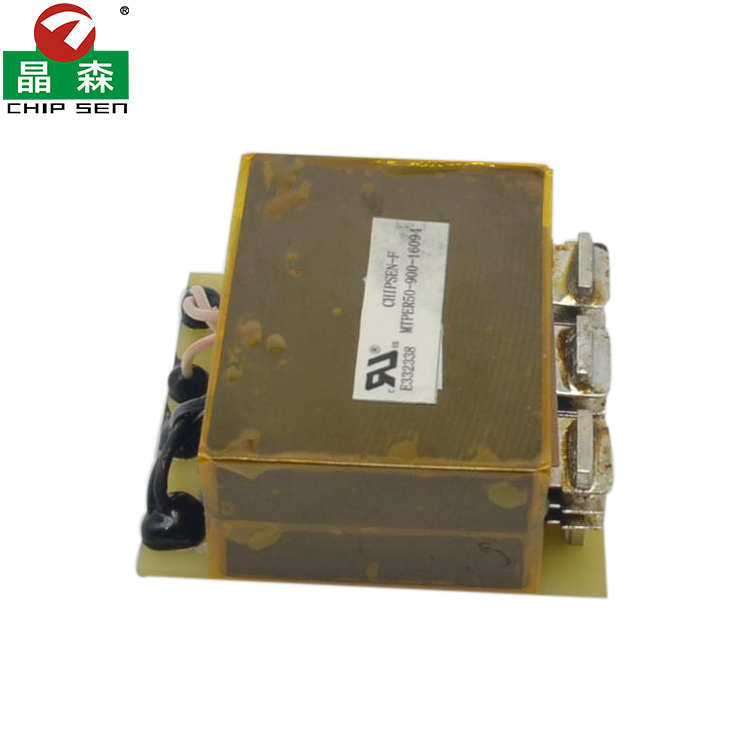

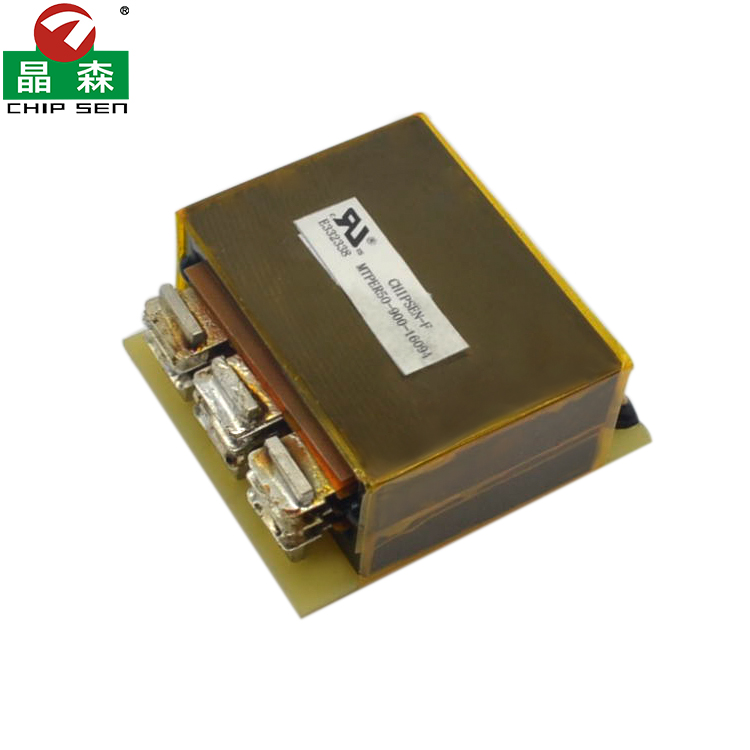

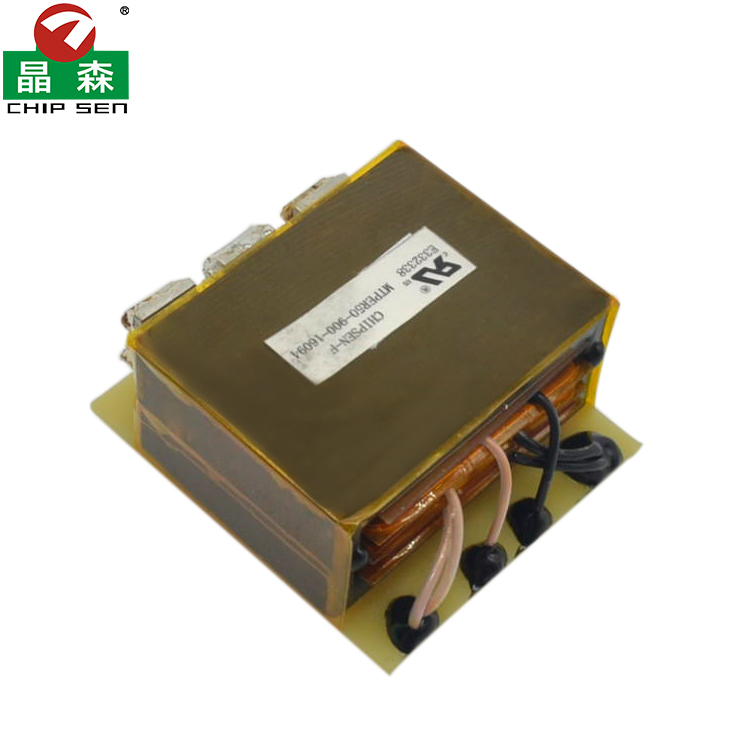

ER50平面高频变压器
产品分类：
ER系列高频变压器
功率：
定制
尺寸单位（mm）：
1、磁芯外形尺寸
长：50 ±0.5 / 宽：50 ±0.5 / 高：≤16 mm
2、安装占位尺寸
约 55×55×20（含引脚 / 底座）
3、引脚间距
标准间距 5.08mm（可定制）
产品特性：
1、高效低损的高频性能
采用锰锌铁氧体磁芯（适配 25kHz~500kHz 开关频率）与铜箔 / PCB 平面绕组，铜损、铁损远低于传统绕线变压器，转换效率可达 95% 以上，温升低，适配高功率密度设计。
2、极低漏感与 EMI 控制
平面绕组的层叠式设计实现了磁路的紧密耦合，漏感可控制在 1% 以内，大幅降低开关电源的电磁干扰（EMI），减少滤波元件需求。
3、紧凑扁平结构
磁芯与绕组的平面化布局，使其体积仅为同功率传统变压器的 1/3~1/2，适合对空间高度敏感的设备（如薄型电源、高密度工业模块）。
4、高可靠性与安规认证
产品通过 UL 安规认证（型号标识 E332338），采用绝缘胶带 + 灌封工艺防护，防潮、抗震性能优异，适配工业级长期稳定运行场景。
5、定制化适配能力
可根据客户需求调整变比、功率等级与引脚布局，支持单 / 多组输出，功率覆盖中大功率段（该型号适配工业级 400W~600W 开关电源场景）。
产品用途：
工业电源领域：工业控制电源、通信基站电源、大功率 DC-DC 转换器（如充电桩车载充电机、储能变流器）。
新能源场景：光伏逆变器、微型逆变器、户用光储一体机，适配高频率、高效率的能量转换需求。
高端消费电子：医疗设备电源、高端服务器电源、智能座舱供电系统，对空间、温升与 EMI 有严格要求。
其他场景：UPS 不间断电源、LED 驱动电源、精密仪器设备电源等，替代传统绕线变压器以提升功率密度与可靠性。
