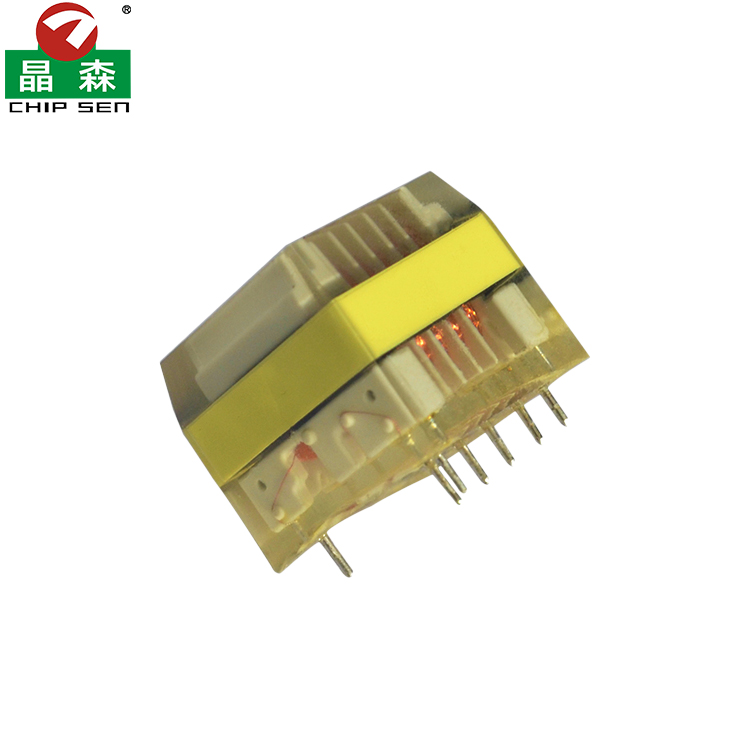

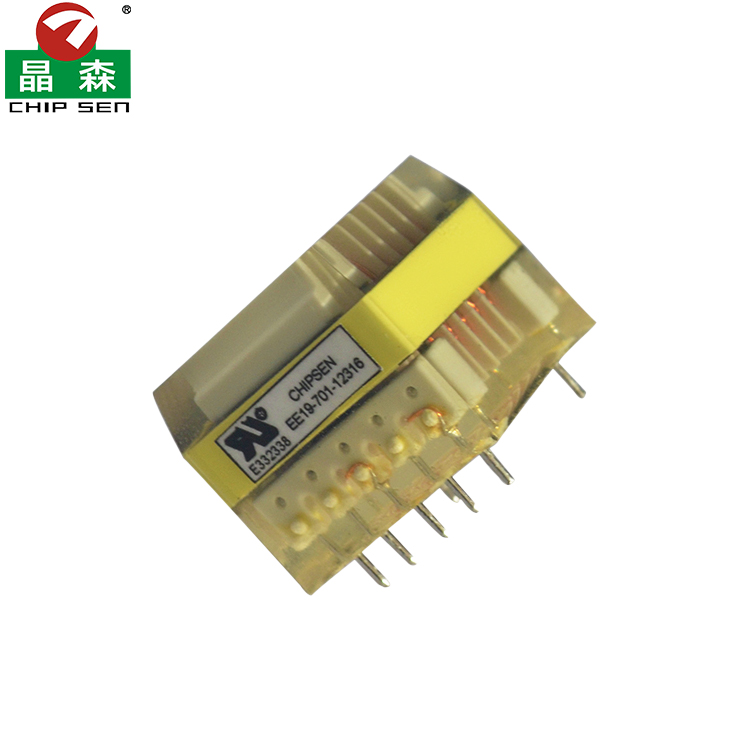

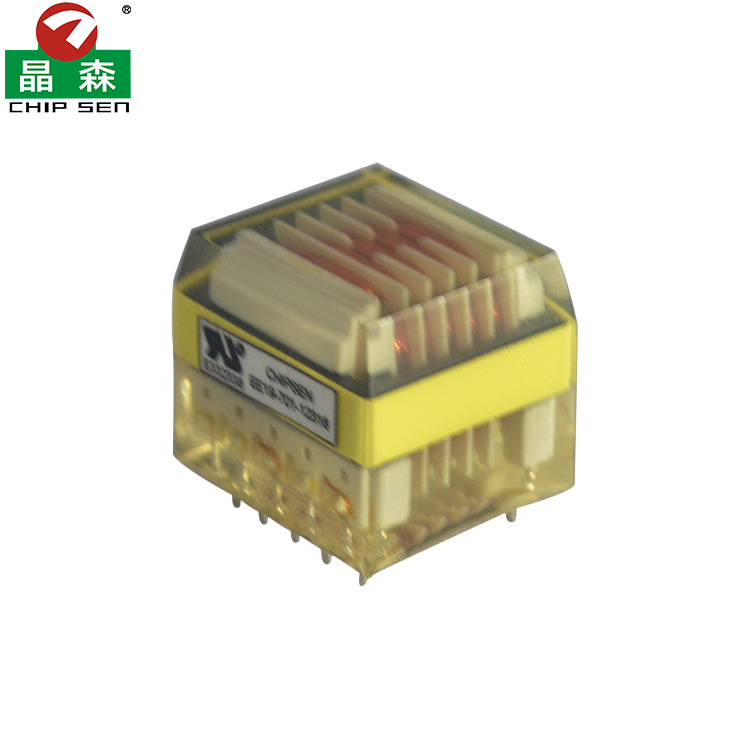

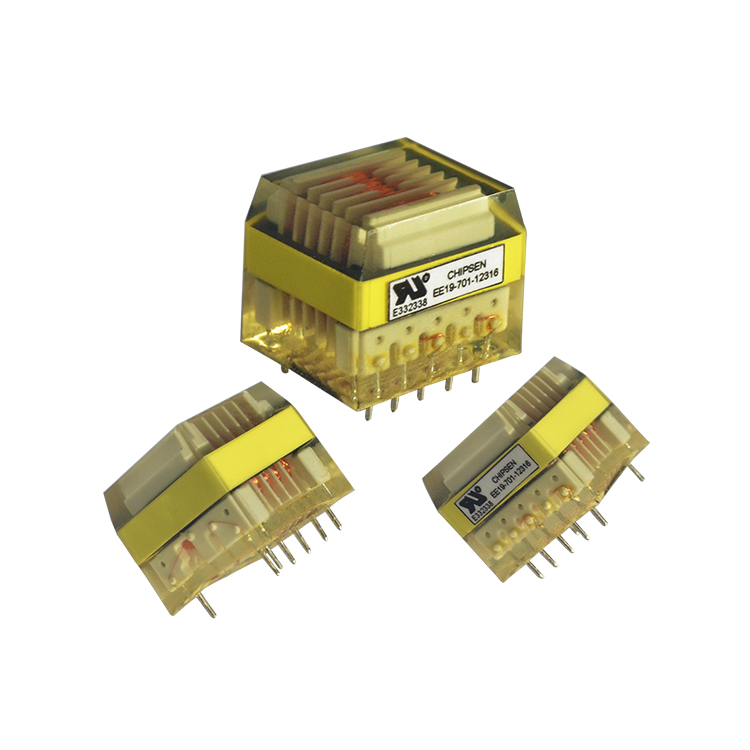

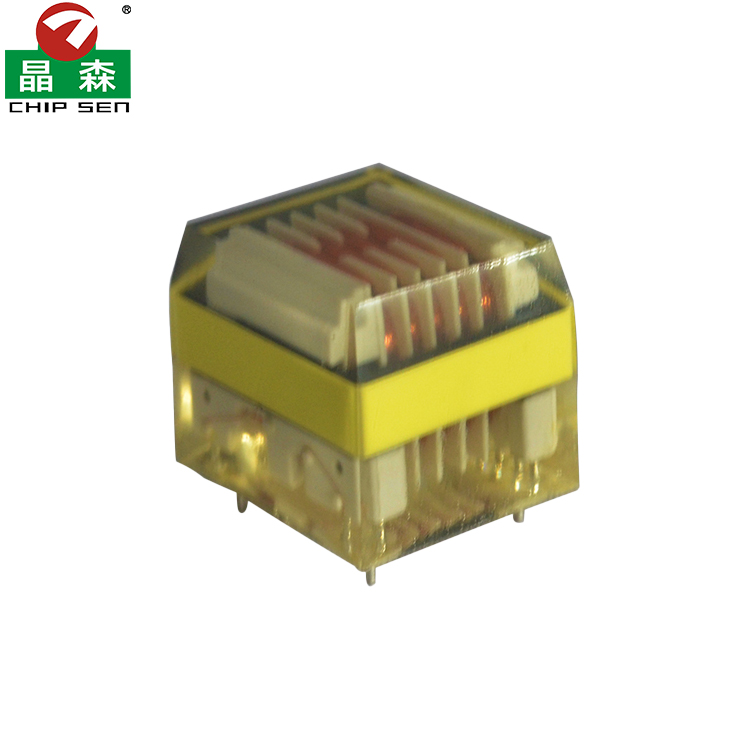

EE19 灌封高频隔离脉冲变压器
产品分类：
高频变压器
功率：
定制
尺寸单位（mm）：
磁芯总宽 A：19.1±0.4。
磁芯叠厚 C：5.5。
中柱宽度 D：4.85±0.2。
窗口高度 E：14.3（最小值）。
整机长宽高约：22mm×20mm×16mm。
产品特性：
1、电气绝缘与安规

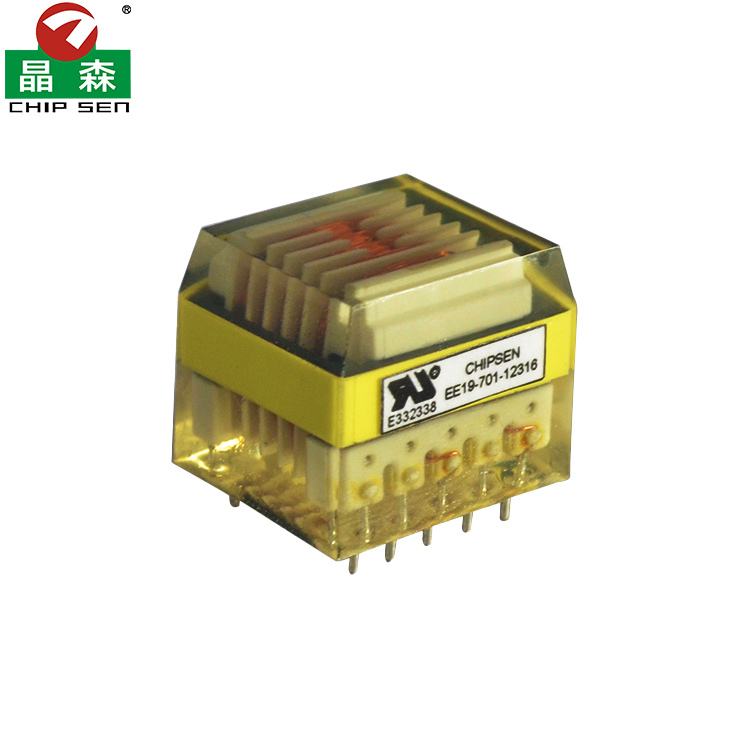

通过 UL 认证（标签 E332338 UL 档案），绝缘等级高，环氧灌封绝缘强度≥20KV/mm，爬电距离充足，满足开关电源安规标准；
绕组采用耐高温聚氨酯漆包线（耐温 155℃/180℃可选），PC40 锰锌铁氧体磁芯，高频损耗低（20kHz–500kHz 宽频工作）。
2、灌封结构防护性能
全密封防水、防潮、防尘、防盐雾、防霉，可适应潮湿 / 轻度腐蚀工业环境；
胶体固化后刚性强，抗震抗冲击，保护线圈焊点、磁芯不脱裂，运输与设备震动工况稳定性大幅提升；
导热散热优于普通包胶，工作温度范围-40℃~+125℃，长时间满载温升可控。
3、电气性能稳定
漏感可控、电感一致性高，适合反激 / 正激开关电源拓扑；
隔离耐压高，初次级隔离耐压常规≥3000VAC，满足适配器、工控辅助电源隔离需求；
RoHS 环保无铅工艺，符合欧美出口标准。
4、结构工艺
立式直插引脚，自动绕线 + 真空灌胶工艺，批量参数一致性好；黄色玛拉胶带分层隔离初次级绕组，进一步加强绝缘屏障。
产品用途：
1、消费类电源
手机 / 数码适配器、LED 驱动电源、小家电（空调、加湿器、美容仪）内置开关电源、5V/12V/24V 小型充电模块。
2、工控与通信设备
PLC 辅助电源、程控交换机电源、DC-DC 转换模块、工业传感器供电、仪器仪表内置隔离电源。
3、特殊工况设备（灌封款专属优势场景）
户外小型安防电源、车载低压转换、潮湿环境电控板、医疗设备隔离电源（对绝缘防潮要求高）；
4、其他
小型逆变器、UPS 后备辅助电源、驱动脉冲变压器、信号隔离变换电路。
