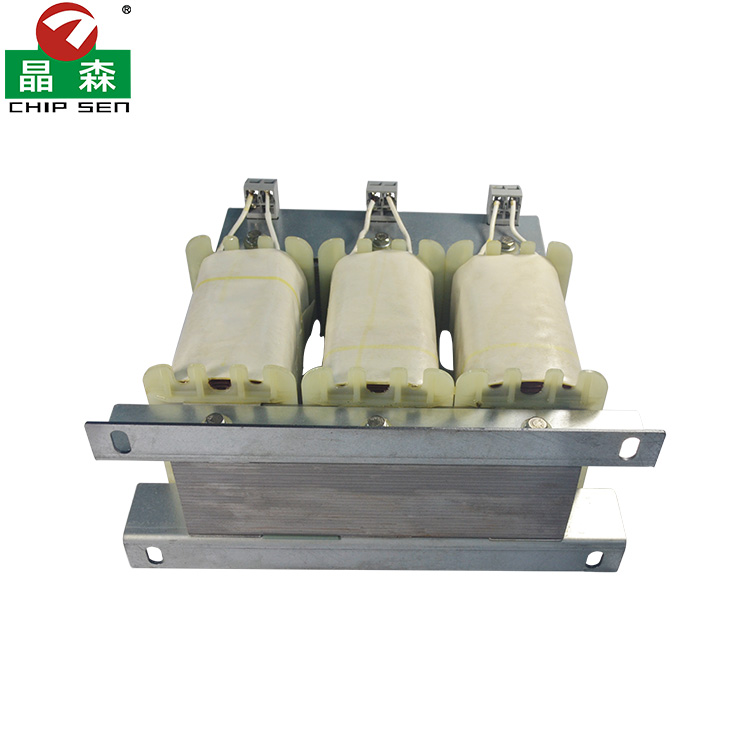

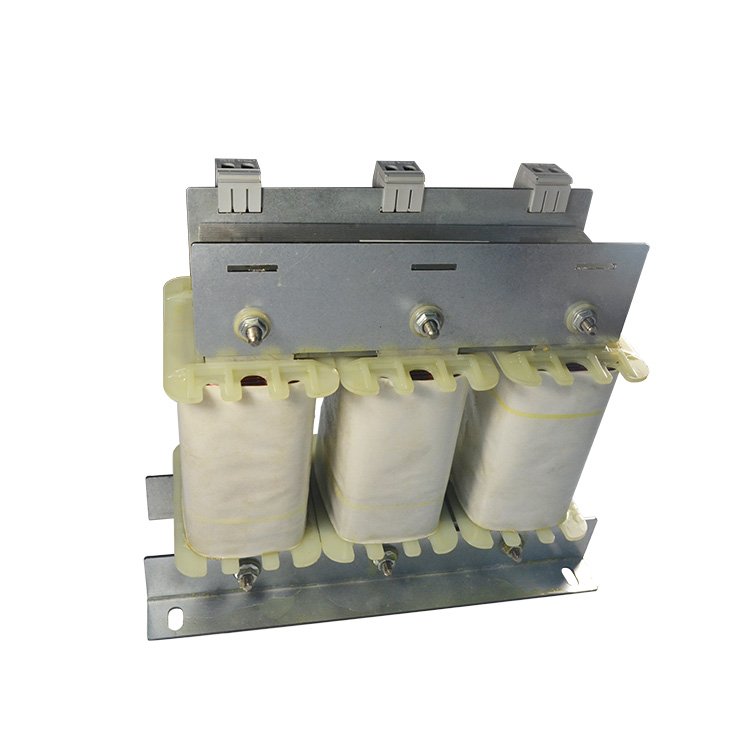

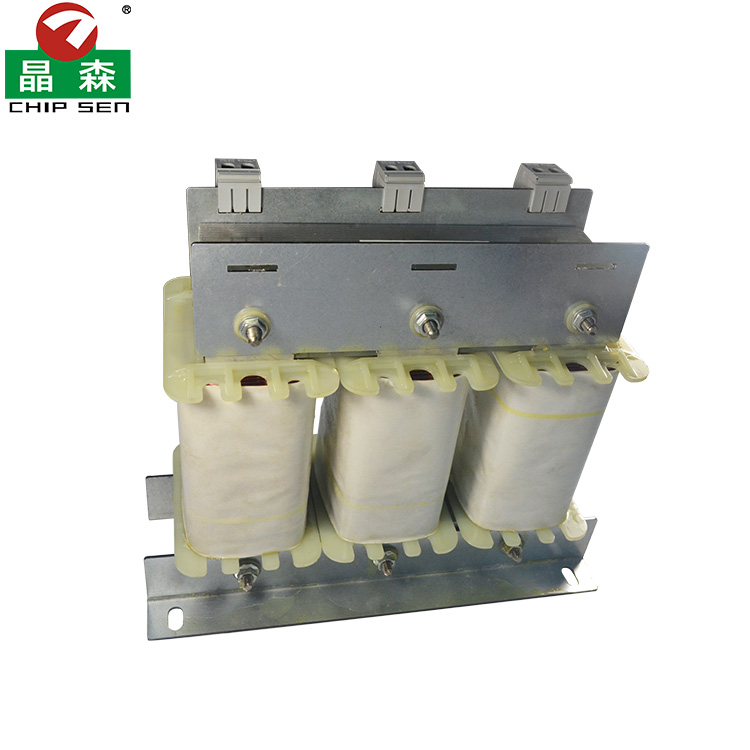

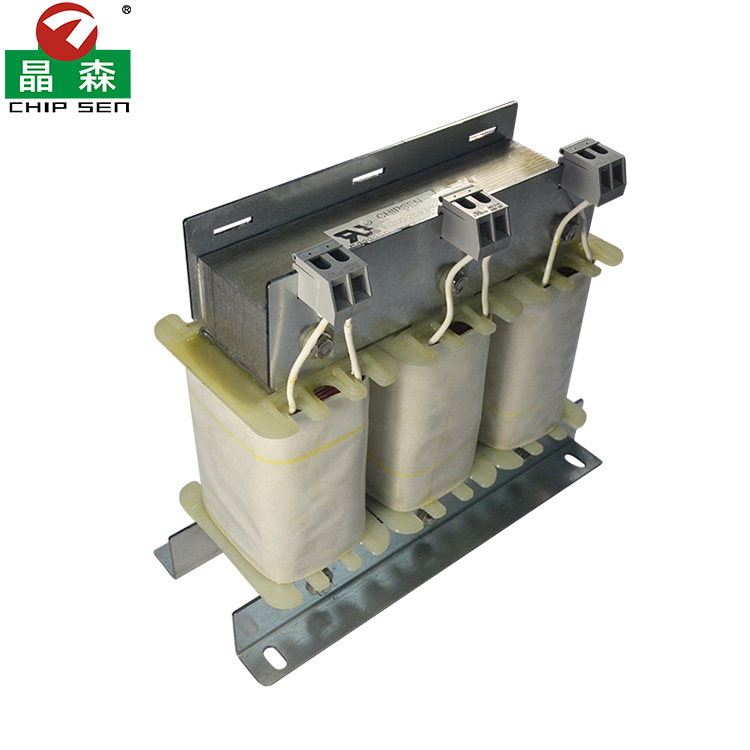

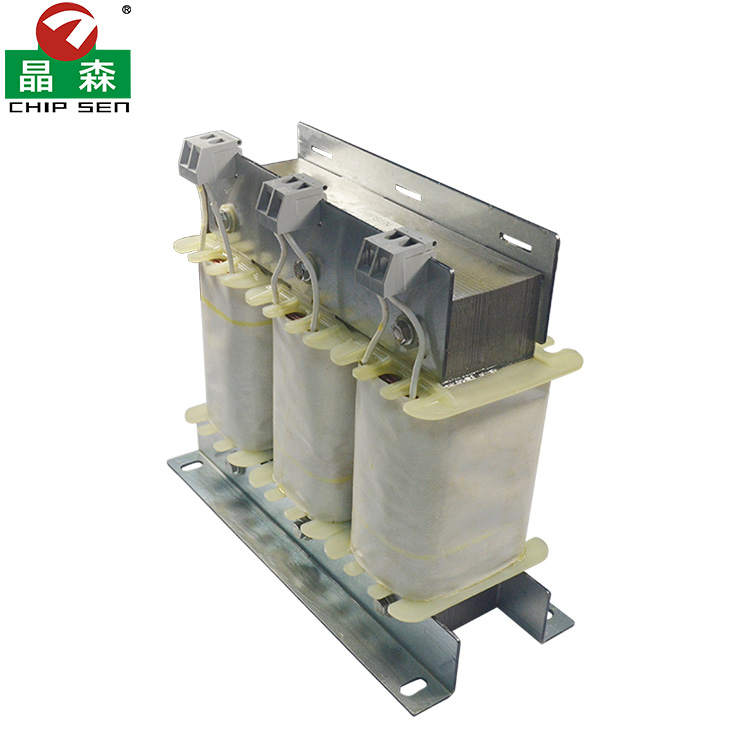

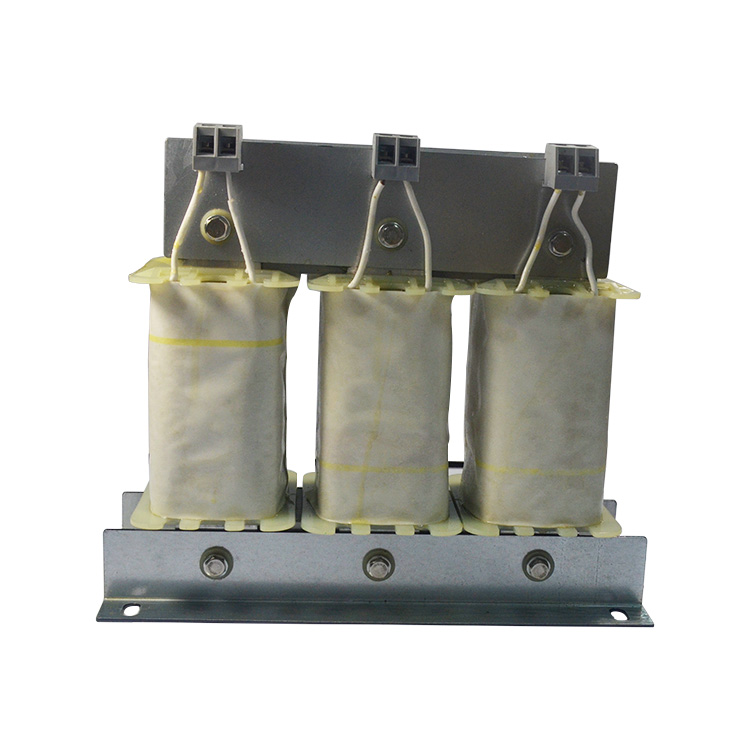

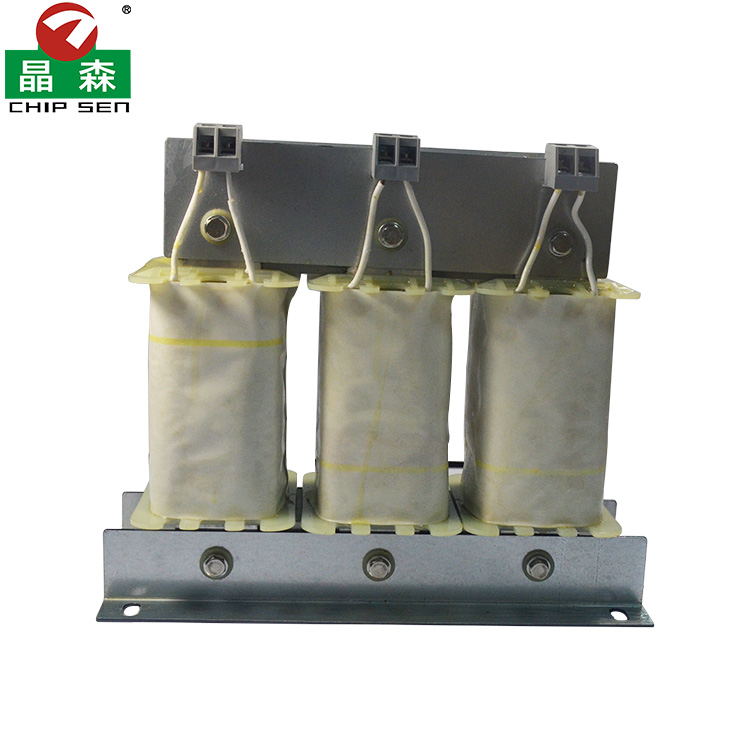

UL 认证 EI200 大功率三相电抗器 变频器输入输出滤波限流电抗器
产品分类：
低频变压器
功率：
定制
尺寸单位（mm）：
1、铁芯基准尺寸：EI200 标准叠片，芯柱宽度 200mm，叠厚 284mm，窗口适配大功率绕组排布。
2、整机外形（长 × 宽 × 高）：约 420mm×225mm×360mm；底部安装底座开孔间距 320mm，两侧预留固定安装孔位，模块化端子接线座宽度适配标准线缆压接。
产品特性：
1、铁芯材质：高牌号冷轧取向硅钢片，低铁损、高磁导率，带精准气隙设计，抗磁饱和，电感线性度优异，1.8 倍额定电流下电抗值衰减＜5%
2、绕组工艺：100% 高纯度无氧紫铜漆包线绕制，H 级耐高温绝缘（耐温 180℃），耐压 3000VAC/10s，多层绝缘包扎 + 环氧树脂浸封，防潮防尘耐电压冲击
3、电气稳定性
①可 1.35 倍额定谐波电流长期满载运行，温升低、运行噪音≤50dB
②三相电感平衡度误差＜±2%，电抗率可定制（2%/4%/5% 常用档位）

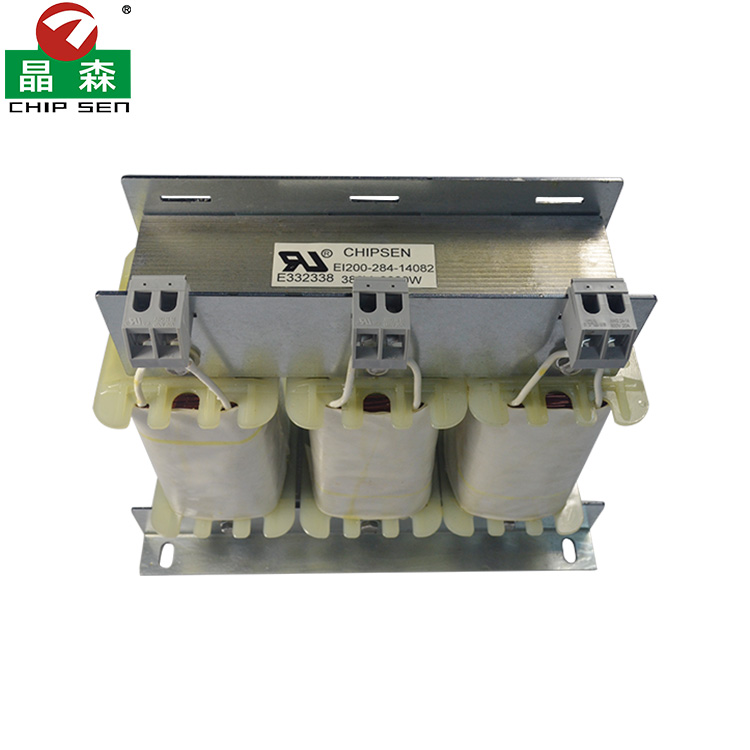

③通过 UL 安规认证（铭牌 E332338 认证号），符合 IEC61558、GB10229 标准
4、机械结构：加厚镀锌钢板夹板底座，抗震防松；插拔式接线端子，接线便捷牢固，适配多规格电源线缆；整体轻量化紧凑设计，安装空间兼容性强
产品用途：
1、变频器驱动系统（最主流）
①输入侧进线电抗器：抑制电网谐波、吸收浪涌冲击电压，保护变频器整流桥，平衡三相电网电压不平衡度，提升系统功率因数
②输出侧出线电抗器：抑制长线电机反射电压、降低 dv/dt 尖峰，减小电机涡流损耗与运行噪音，延长电机绝缘寿命
2、无功补偿滤波柜：串联电容器组，抑制 3/5/7 次谐波，防止电容谐波过载谐振，稳定补偿容量
3、光伏 / 储能变流器：直流逆变侧滤波、平波限流，稳定并网电流波形
4、工业大功率设备：伺服驱动器、中频电源、焊接设备、空压机、起重电机等大功率负载的电流滤波、限流保护
