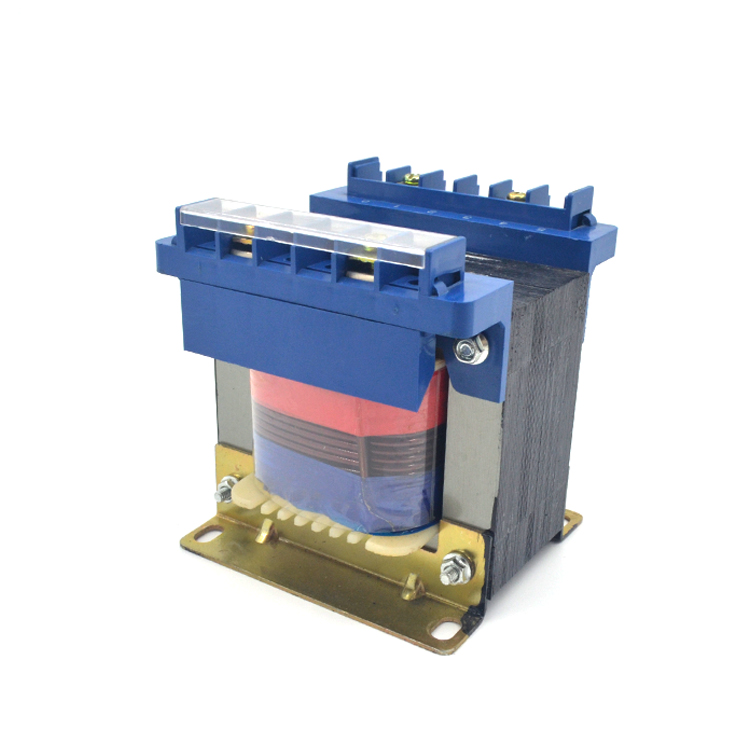

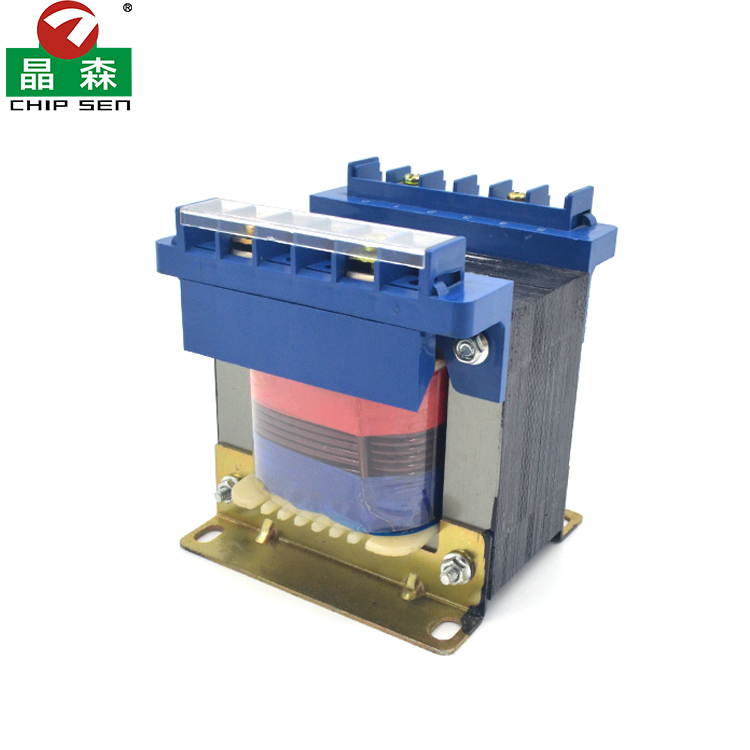

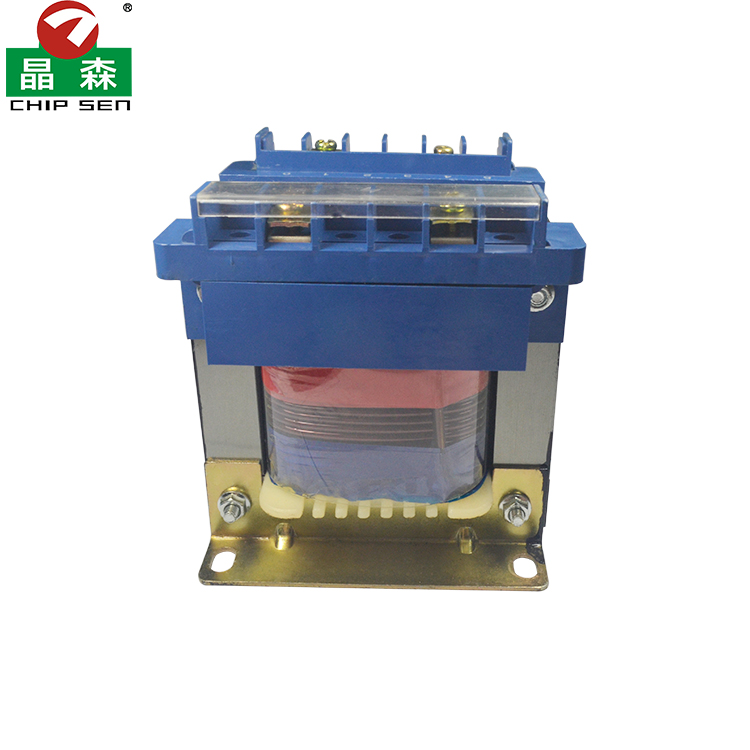

EI96低频变压器
产品分类：
低频变压器
功率：
定制
尺寸单位（mm）：
1. 铁芯规格
铁芯：EI96×50（舌宽 96mm，叠片厚度 50mm）
铁芯外形：总长 152mm、总宽 96mm、叠厚 50mm
2. 整机成品外形尺寸（长 × 宽 × 高）
148mm × 98mm × 112mm（不含接线端子），带顶部接线端子总高约 135mm
3. 安装底板尺寸
安装固定孔距：112mm（横向）×52mm（纵向），安装孔径 φ5.5mm；整机净重≈2.75kg
产品特性：

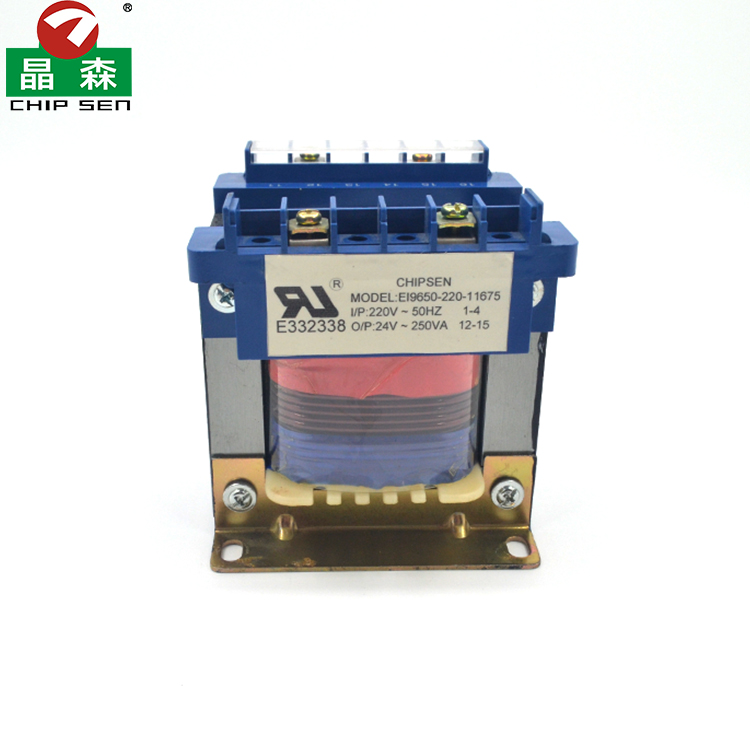

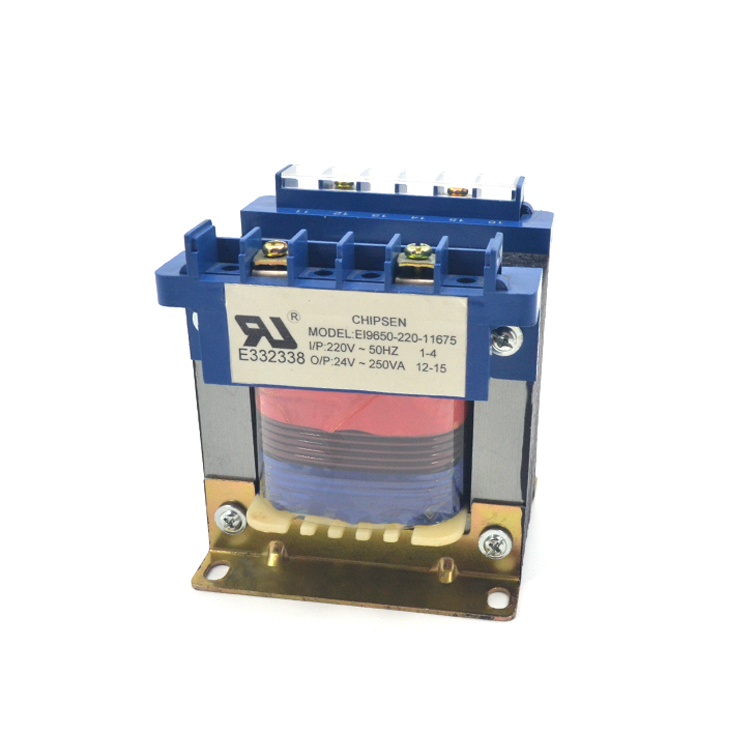

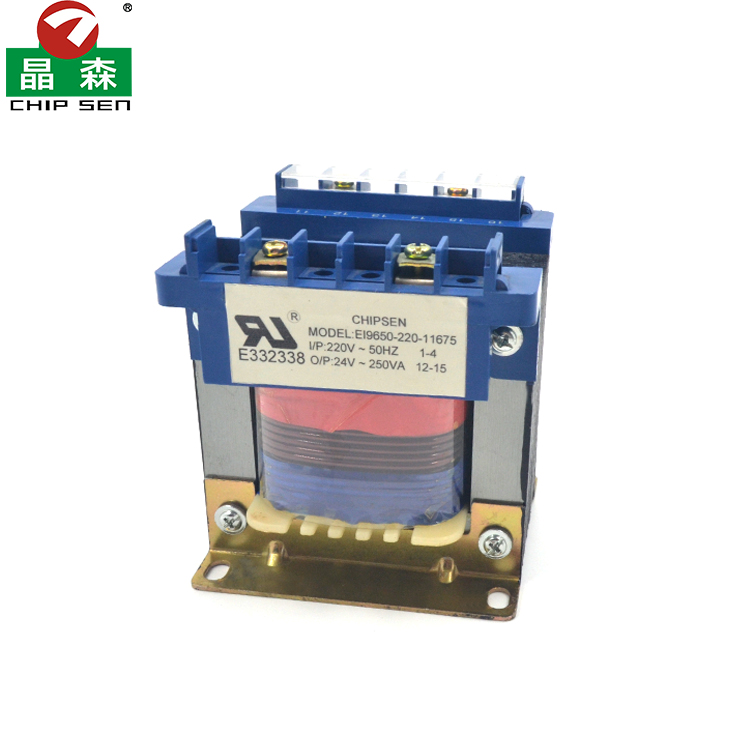

✅电气参数（标签原厂规格）
输入：AC220V 50Hz（1-4 接线端）
输出：AC24V，额定功率250VA（额定输出电流≈10.4A）（12-15 接线端）
安规：UL 认证（E332338），绝缘等级 Class B（130℃），符合 RoHS 环保标准
✅产品特性
铁芯选材：高导磁 Z11/H50 冷轧硅钢片，退火处理，铁芯损耗低、空载电流小、运行噪音低（≤45dB）；
绕组工艺：全铜漆包线绕组，真空浸漆绝缘，防潮耐压≥2500VAC，耐温 130℃；
结构设计：蓝色阻燃 PA66 接线端子座，卡扣式接线，接线牢固防松脱；底部镀锌安装支架，抗震易固定；
性能优势：电压调整率＜4%，满载温升≤70K，效率 78%~82%，抗短时过载能力强；
定制属性：可改多组输入 / 输出电压（110/220/380V 输入、6/12/24/36V 多绕组输出）。
产品用途：
1. 工业设备控制
机床控制柜、PLC 控制柜、自动化流水线：给电磁阀、继电器、接触器提供 AC24V 控制电源；
变频器、工控仪表、安防控制柜隔离供电。
2. 电源配套领域
开关电源前级工频变压、AC 转 AC 低压电源；充电器、稳压电源工频降压；
医疗设备、仪器仪表内部供电隔离电源。
3. 照明与安防
LED 护栏灯、户外亮化 AC24V 低压照明电源；门禁、道闸、监控设备工频供电。
4. 其他场景
音响功放工频电源、小型制冷设备、水泵控制电源、充电桩辅助供电电源。
