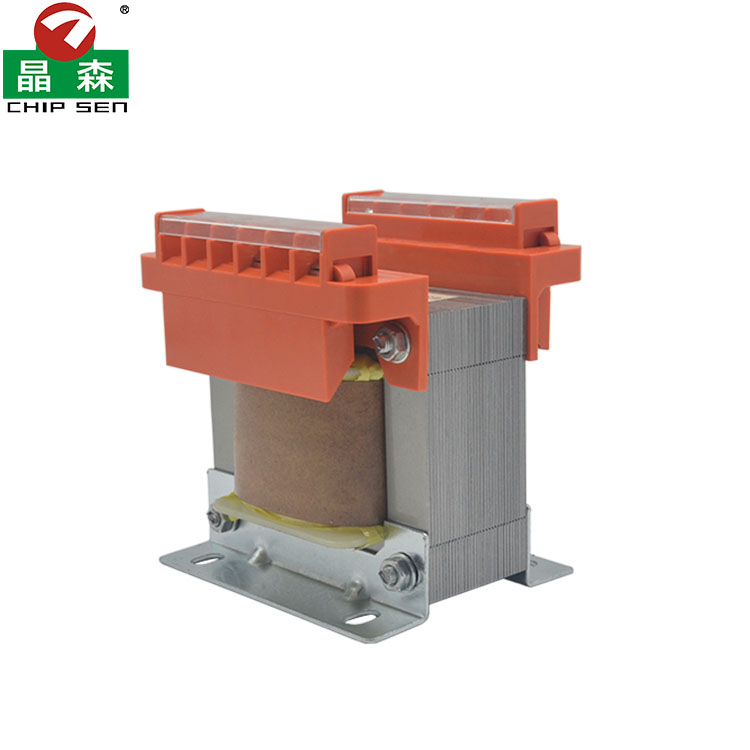

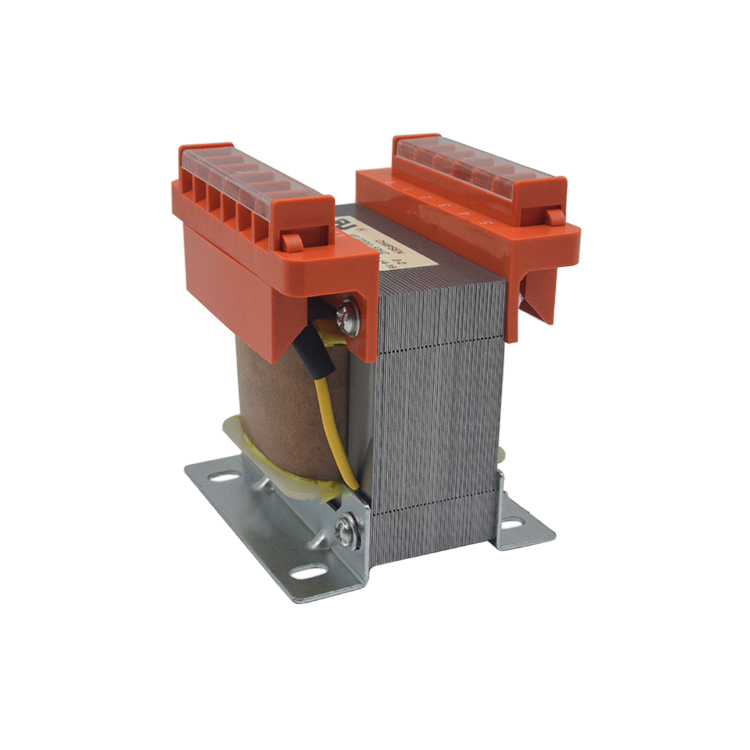

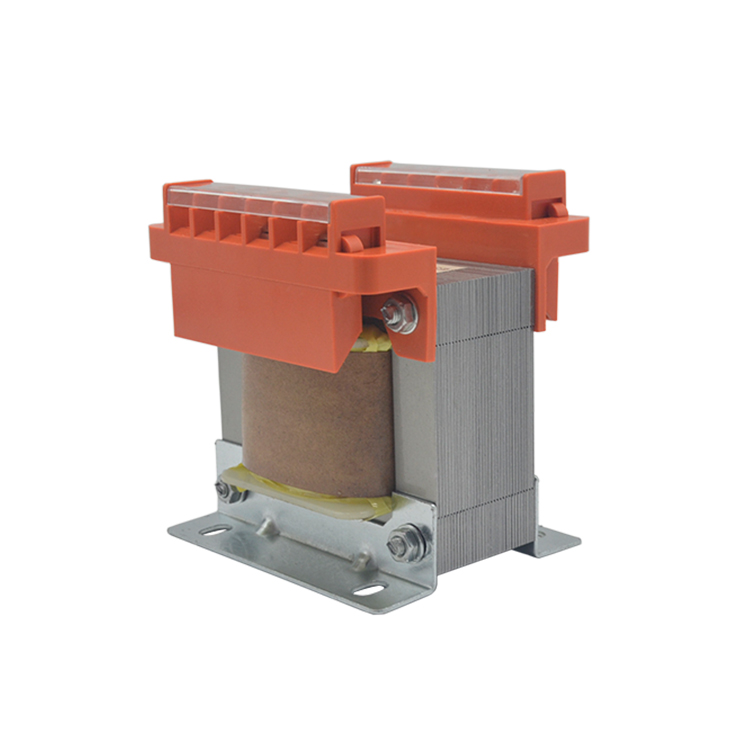

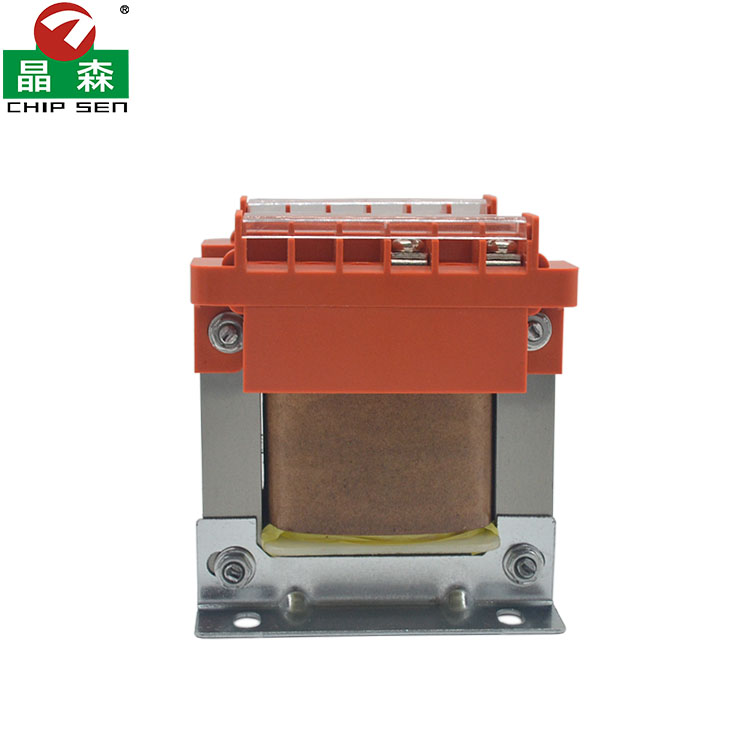

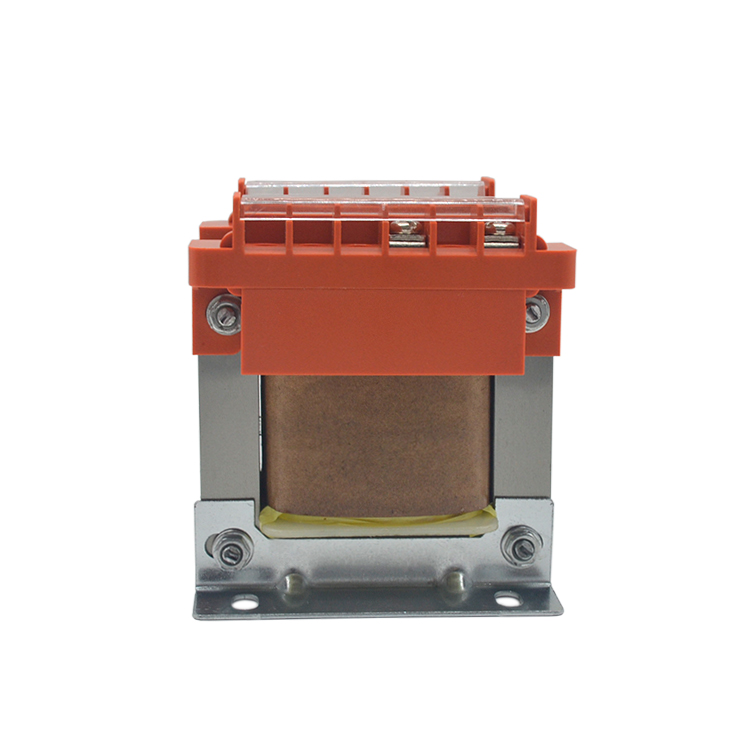

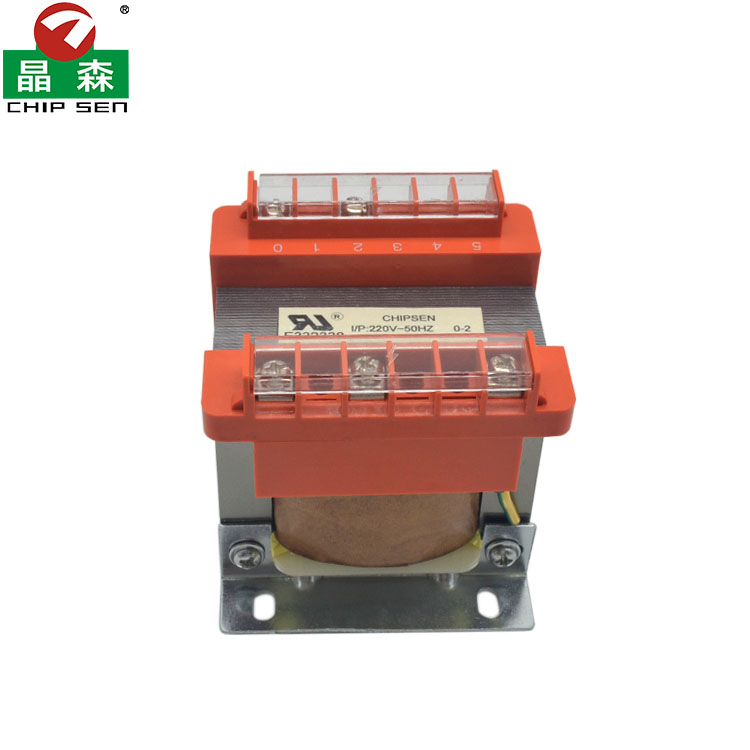

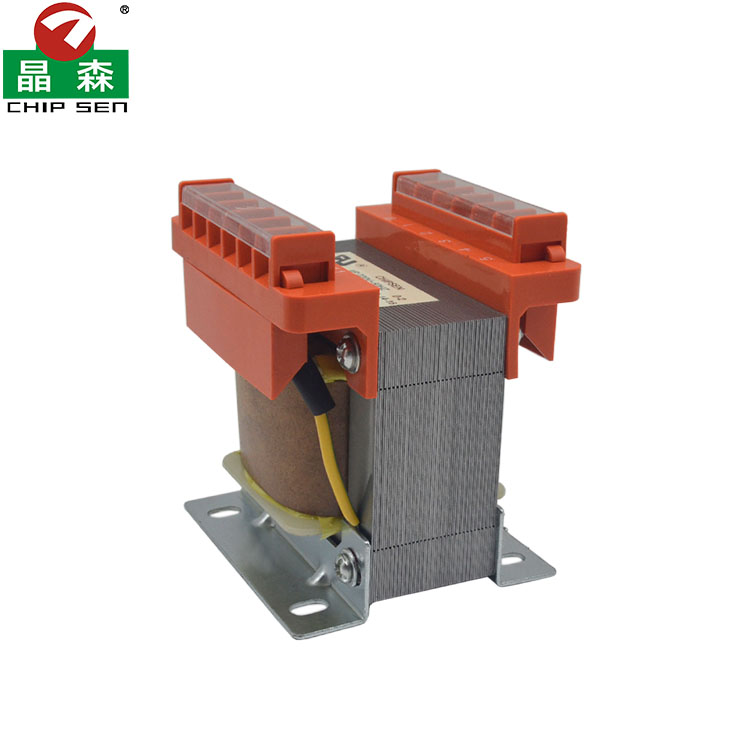

EI76低频控制变压器
产品分类：
低频变压器
功率：
定制
尺寸单位（mm）：
1、铁芯尺寸（标准 EI76）
总宽 A: 76.2mm总高 B: 63.5mm中心柱宽: 25.4mm窗口宽: 12.7mm窗口高: 25.4mm
2、成品外形尺寸（100VA 款）
约 79mm × 66mm × 90mm（长 × 宽 × 高，含端子台）
3、安装尺寸
底座两孔中心距约 66mm，孔径约 4.5mm，适配标准导轨 / 机柜安装
4、重量 约 1.6kg（随功率 / 绝缘工艺略有差异）
产品特性：
1、电气性能稳定
输入 / 输出电压可定制（如 220V→220V 隔离 / 降压，或转 24V/12V 等），电压调整率≤10%，负载波动时输出稳定。
采用高纯度硅钢片铁芯，空载损耗低，温升≤60K，连续工作无过热风险。

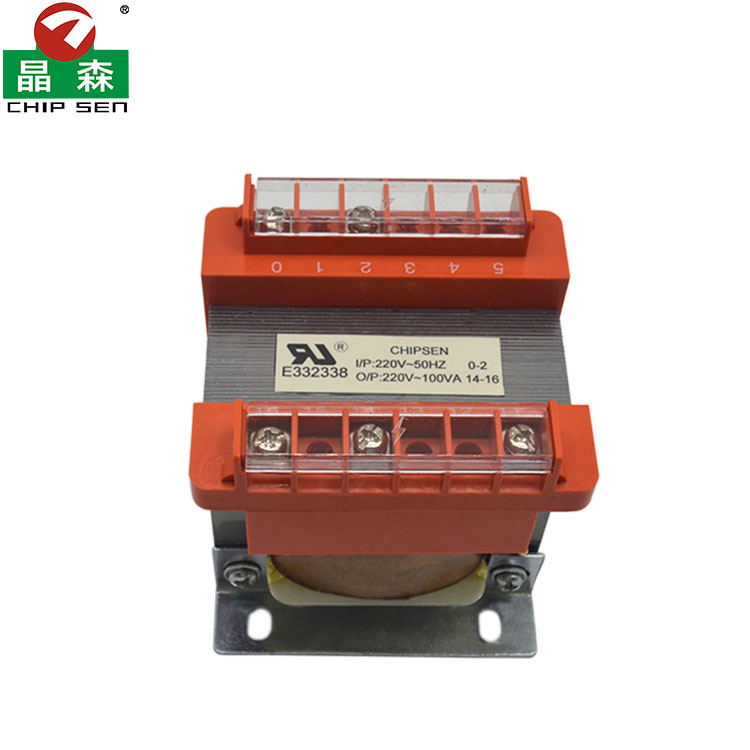

具备 UL 认证（编号 E332338），绝缘等级 Class B，耐压≥2kV，满足工业安规要求。
2、结构与工艺优势
全铜线绕组，导电率高、抗老化，寿命可达 10 年以上。
橙色阻燃外壳 + 透明端子台，防尘防触电，接线清晰直观。
硅钢片采用交错叠片工艺，漏磁小、噪声低（≤60dB/1m），适配工业 / 商用安静环境。
天然风冷设计，无风扇结构，免维护，故障率低。
3、环境适应性强
工作频率：50/60Hz 通用，适配国内外电网标准。
工作温度：-20℃~+45℃，防潮、防震，可在控制柜、机床等复杂环境稳定运行。
符合 RoHS/REACH 环保标准，无有害物质，出口欧美市场合规。
产品用途：
工业自动化控制：PLC 控制柜、机床控制电路、电磁阀 / 接触器供电（如 220V 转 24V 控制电源）。
隔离电源系统：医疗设备、实验室仪器的电源隔离，防浪涌、抗干扰，保护后级电路。
家电与商用设备：空调、暖通设备、照明控制系统的辅助电源，为控制板 / 继电器供电。
安全电压转换：将高压市电转换为安全低压，用于手持工具、小型电机的控制回路。
