三相电抗器
产品分类：
三相变压器
功率：
定制

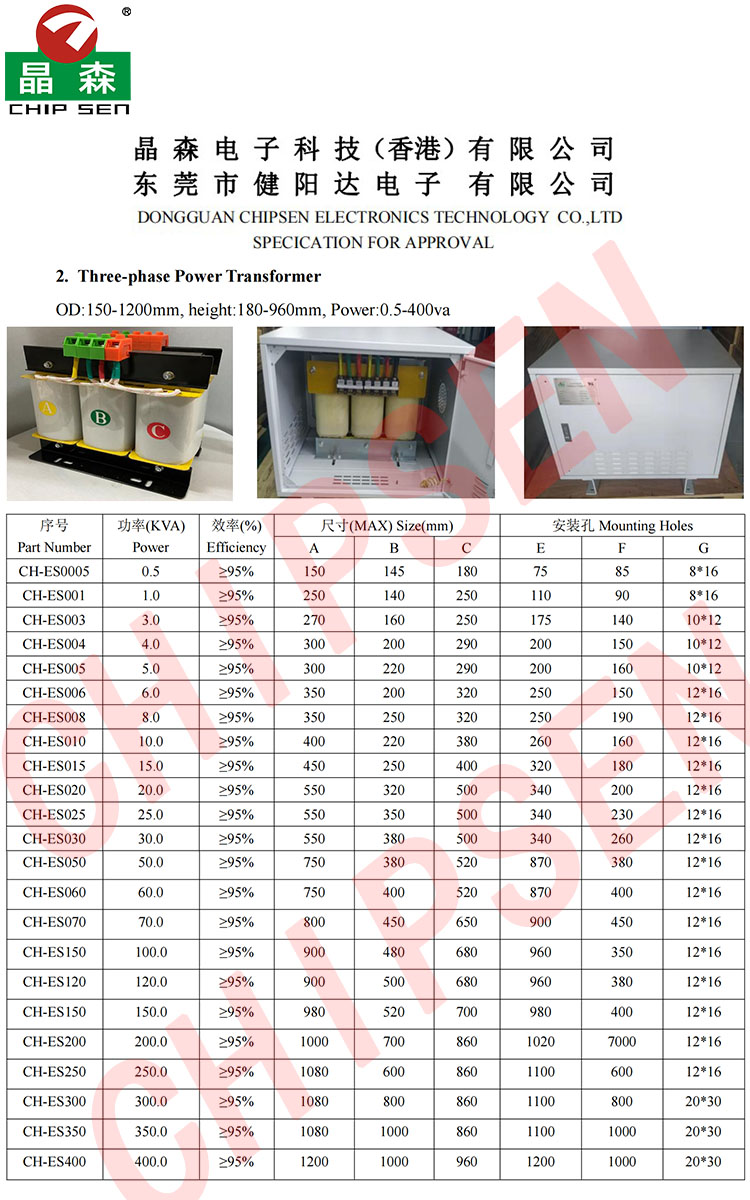

尺寸单位（mm）：

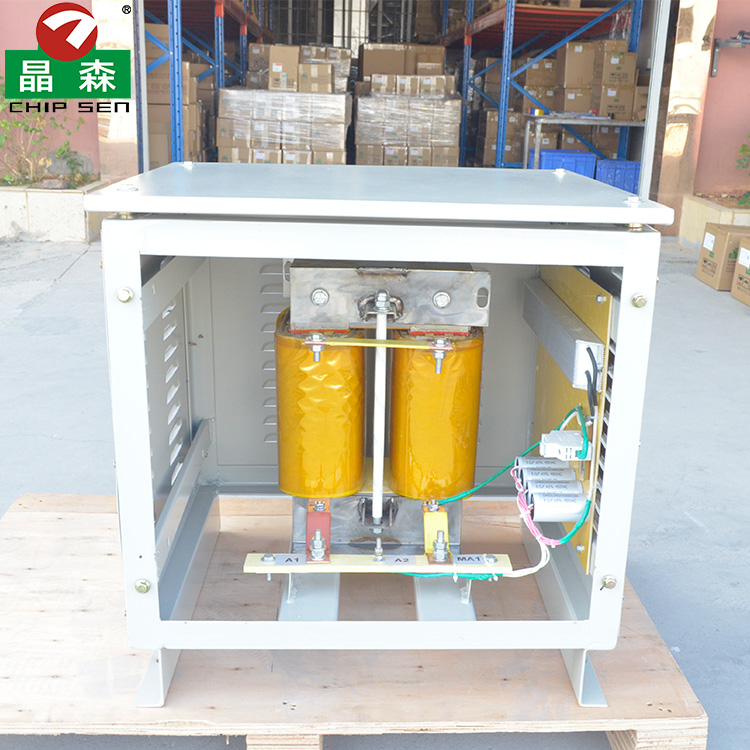

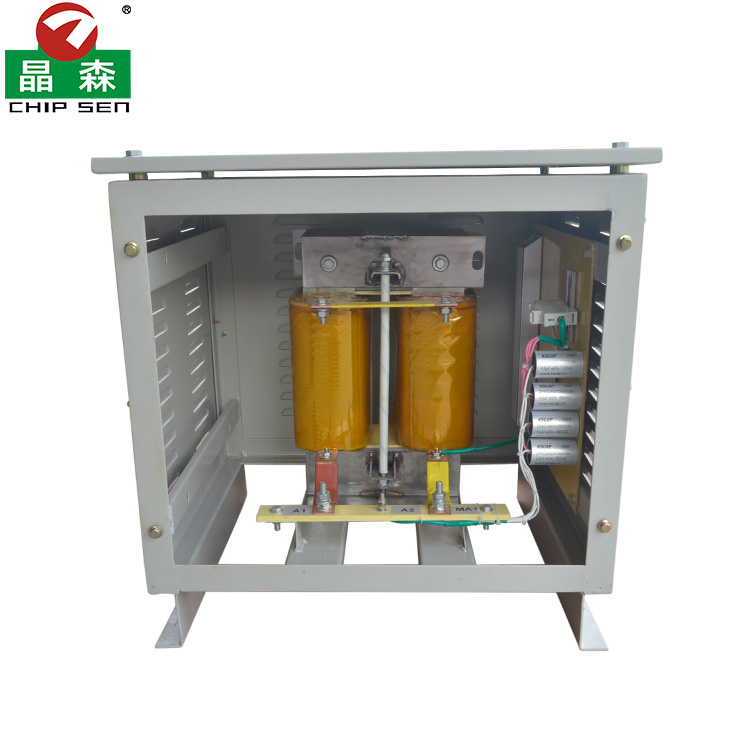

外形尺寸（长 × 宽 × 高）：约 800×500×800 mm（柜体式安装）
铁芯线圈尺寸：单柱线圈直径约 200mm，高度约 350mm
安装孔距：底座固定孔中心距约 600×300 mm，适配标准电气柜安装
防护外壳尺寸：顶部防雨 / 防尘盖宽约 850mm，前后深度约 550mm
产品特性：
1、低损耗纯铜绕组：采用高纯度无氧铜线绕制，导电性能优异，温升低、损耗小，长期运行稳定可靠。
2、优质冷轧硅钢片铁芯：采用高牌号硅钢片叠制，磁导率高、空载损耗低，运行噪音小、振动轻微。
3、高绝缘防护等级：线圈采用 H 级绝缘材料，耐温 180℃，绝缘强度达 3000VAC/10S，可承受电网瞬时冲击电压。

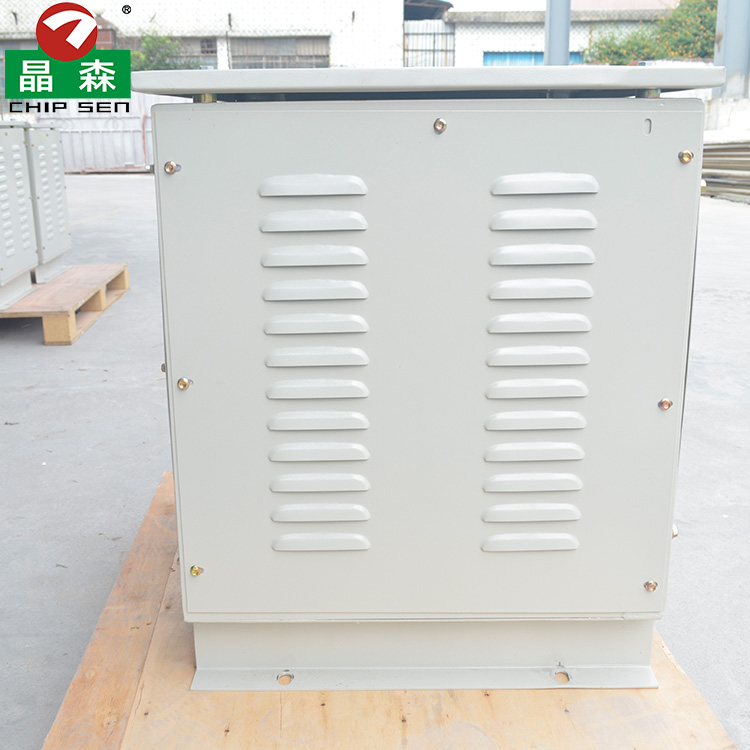

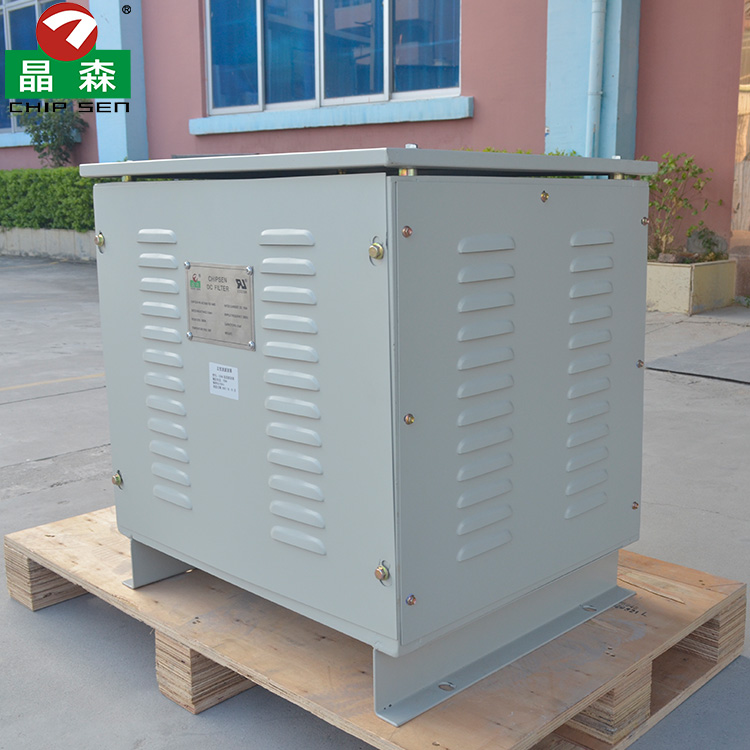

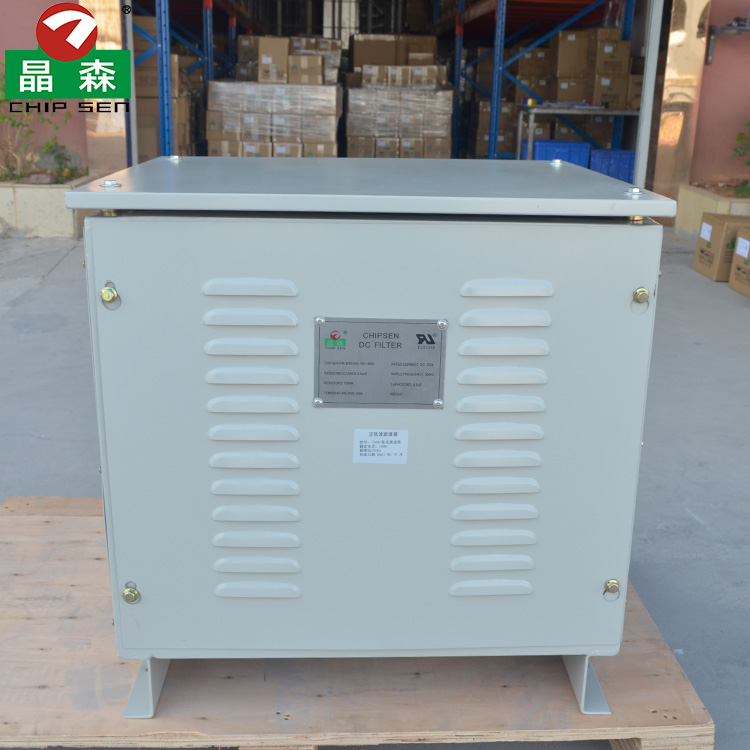

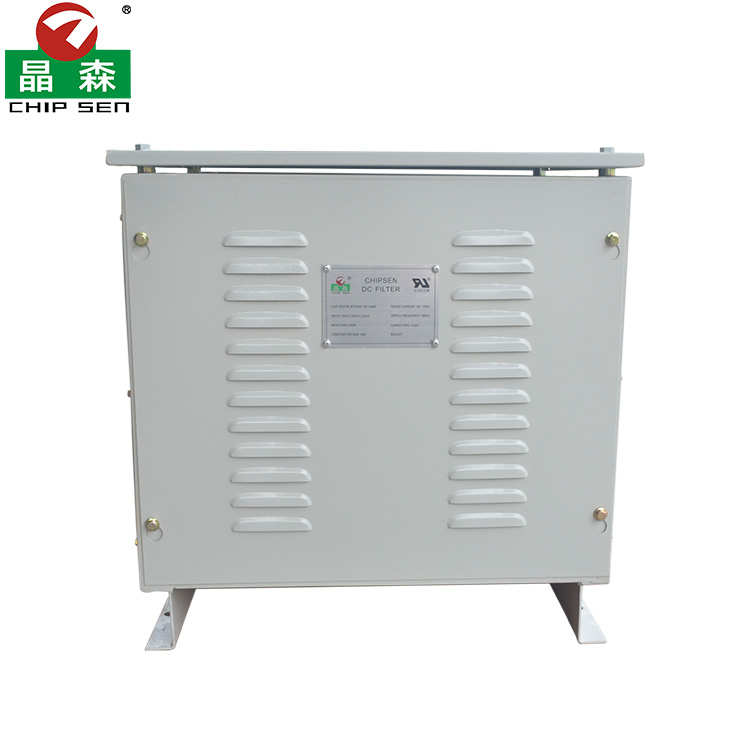

4、柜体式防护结构：全金属外壳设计，具备防尘、防潮、防腐蚀能力，适合室内 / 户外配电场景安装。
5、电抗率精准可控：可按客户需求定制 1%~14% 电抗率，精准匹配变频器、电容补偿柜等设备的谐波治理需求。
6、低噪音运行设计：铁芯采用紧固工艺，线圈浸漆烘干处理，有效降低电磁噪音，满足工业现场噪音标准。
产品用途：
1、变频器配套场景
①作为进线电抗器：限制电网电压突变和操作过电压引起的电流冲击，抑制电网侧谐波干扰，保护变频器整流单元。
②作为出线电抗器：补偿电机电缆的分布电容，抑制高频谐波，降低电机运行噪音和温升，延长电机使用寿命。
2、无功补偿与谐波治理
与低压并联电容器串联，构成串联电抗器，限制电容器合闸涌流，抑制 3/5/7 次等高次谐波，防止系统谐振，提高功率因数。
3、电力系统限流保护
作为限流电抗器，限制短路电流，保护配电变压器、断路器等设备免受短路冲击，提升电网运行稳定性。
4、新能源与工业设备配套
适配光伏 / 风电并网逆变器、中频炉、伺服驱动器、变频调速系统等设备，解决谐波干扰、电流波动、电压畸变等问题。
