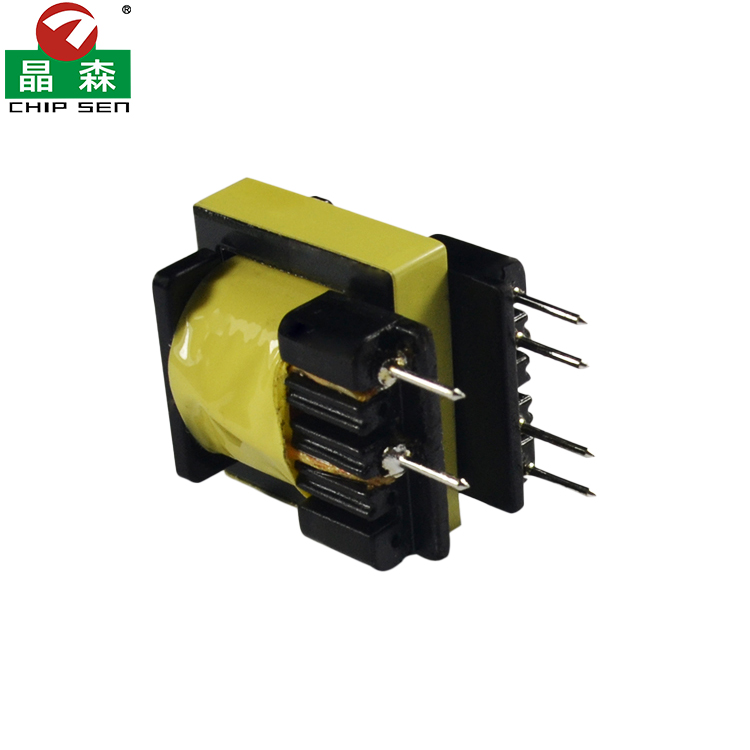

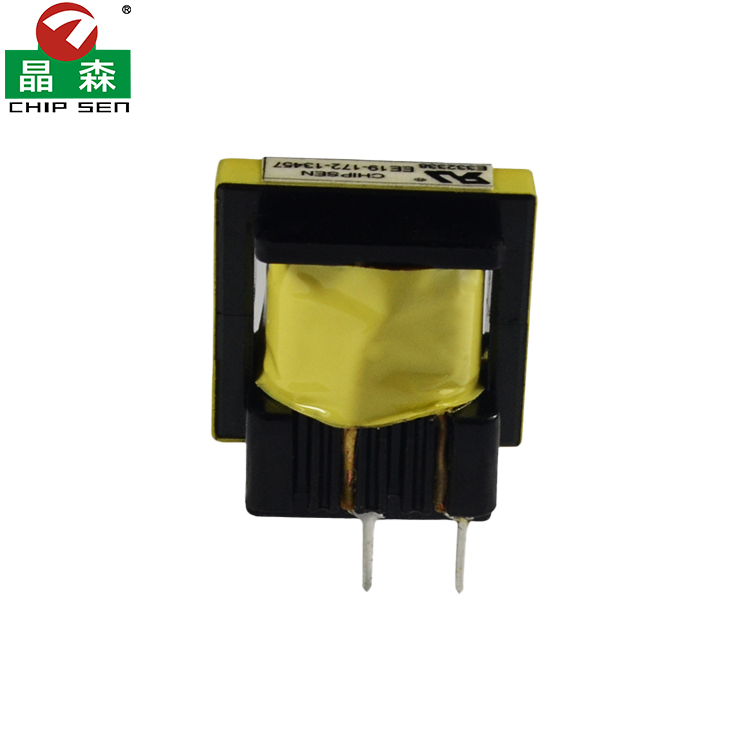

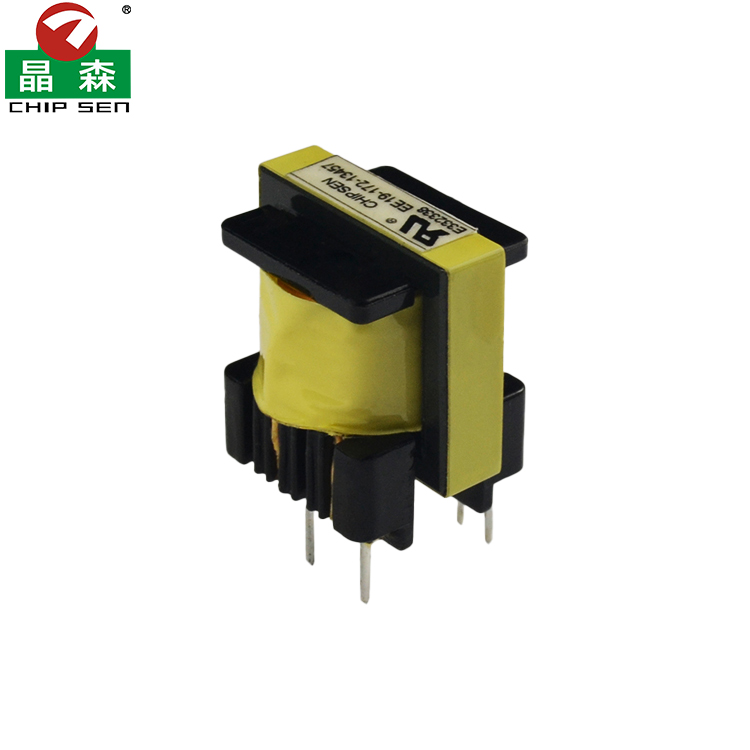

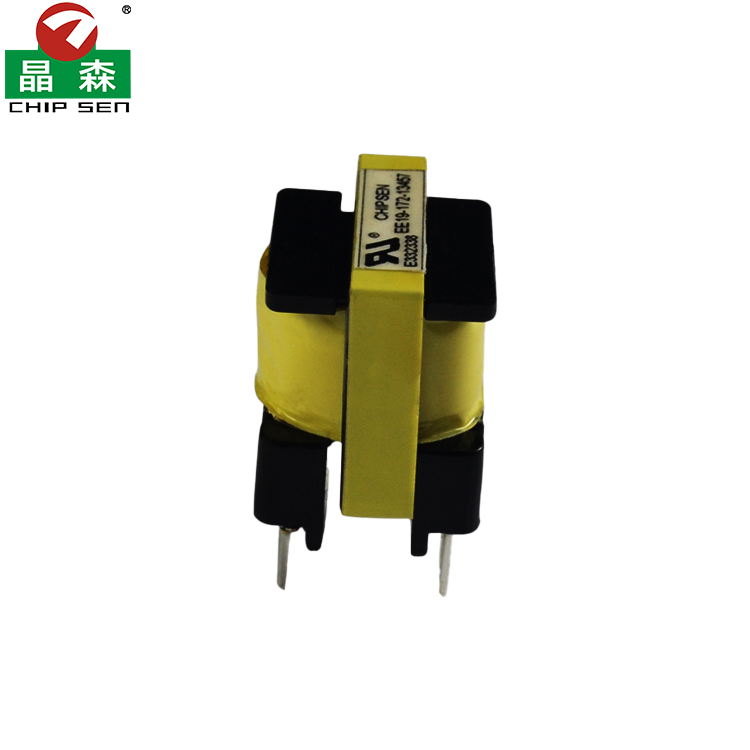

EE19 4+2 Pin 立式高频变压器
产品分类：
EE系列高频变压器
功率：
定制
尺寸单位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W
产品特性：
核心与材料性能
采用锰锌铁氧体磁芯（PC40 材质为主），具有高磁导率、低高频损耗特性，支持 20kHz-500kHz 宽工作频率范围，工作温度范围覆盖 - 40℃~+125℃，适配开关电源高频场景；搭配高纯度漆包铜线绕组，导热性好、内阻低，有效降低发热，提升转换效率。
结构与安装优势
4+2 Pin 直插式引脚设计，兼容标准 PCB 焊接工艺，其中 4 脚为功率绕组引脚、2 脚为辅助绕组引脚，支持带反馈 / 辅助供电的电源拓扑（如反激式电源）；
EE19 标准尺寸磁芯，体积小巧（磁芯宽度约 19mm），卧式 / 立式骨架可选，适配紧凑型 PCB 空间布局，满足小型化电源设计需求；

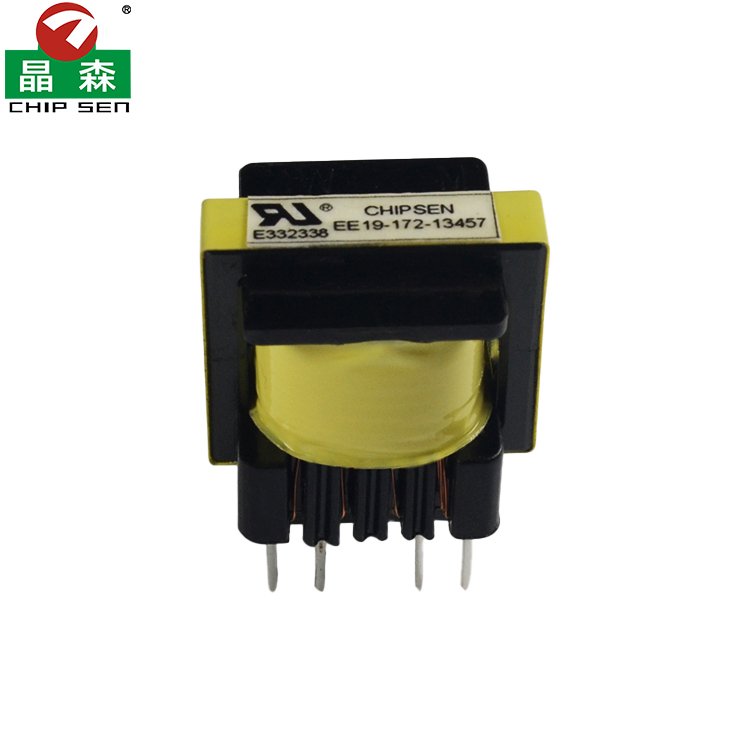

骨架采用 94V0 级阻燃材料，整体通过 UL / 安规认证（如图中 UL 标识），绝缘性能优异，安全性与可靠性高。
电气与成本特性
支持 0.5W-18W 功率输出（定制化设计可扩展至 24W），适配低功率开关电源需求；结构成熟、工艺标准化，成本可控，兼具高性价比与稳定性，适合大批量生产。
产品用途：
消费电子充电器
广泛应用于手机 / 平板充电器、USB 电源适配器，为反激式开关电源提供电压转换、电气隔离功能，将高压市电转换为设备所需的低压直流，是小型充电器的核心器件。
DC-DC 转换器与辅助电源
用于各类 DC-DC 电源模块、设备辅助电源电路，实现电压升降、隔离供电，为控制芯片、驱动电路提供稳定电源输出，常见于小家电、工控设备的辅助供电系统。
LED 驱动电源
适配 LED 灯珠驱动电路，为恒流 / 恒压 LED 电源提供高频能量传输与隔离，支持 LED 灯带、小功率灯具的电源转换需求。
其他小型电子设备
应用于数码相机、机顶盒、路由器、液晶显示器等设备的内置电源，以及通信设备、安防监控的小型电源模块，提供高效、稳定的高频电能转换。
