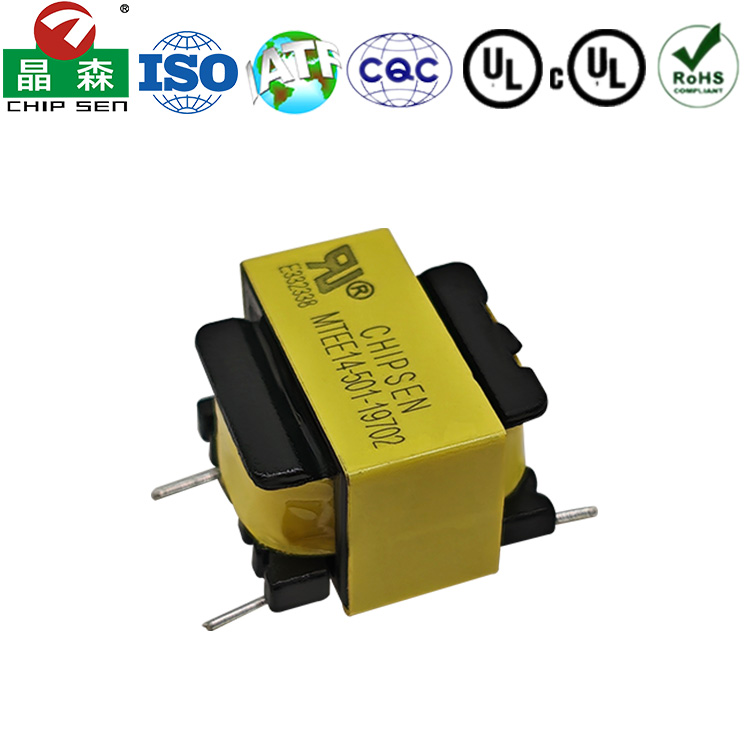

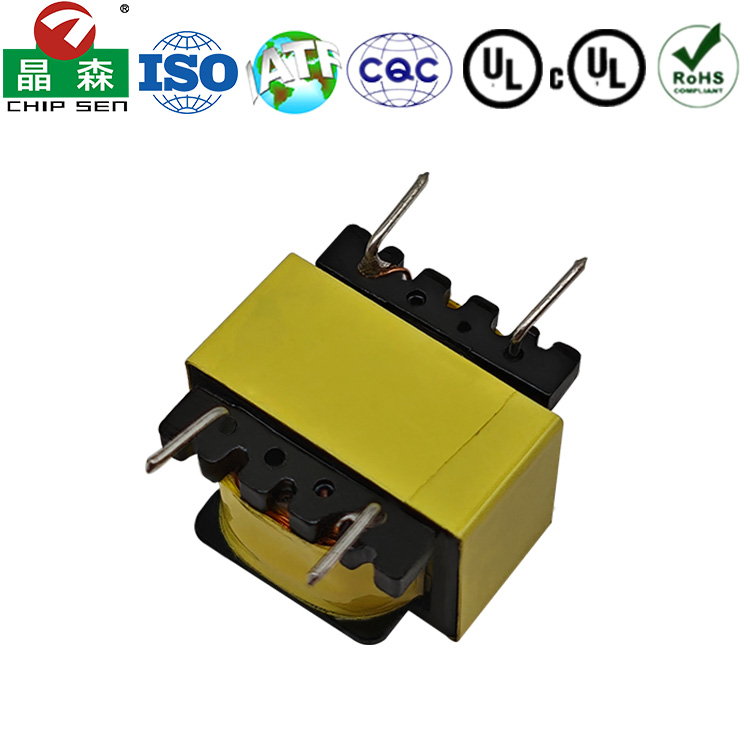

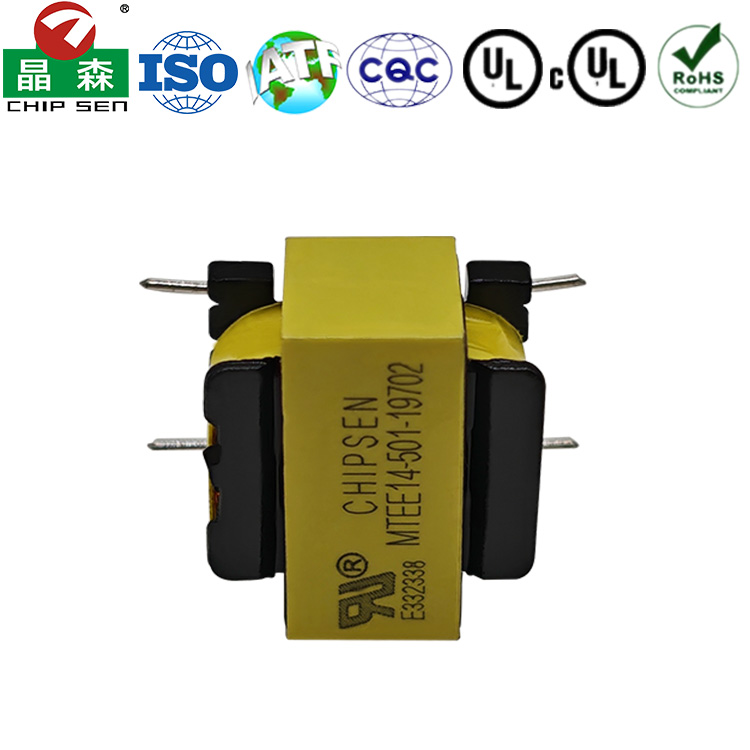

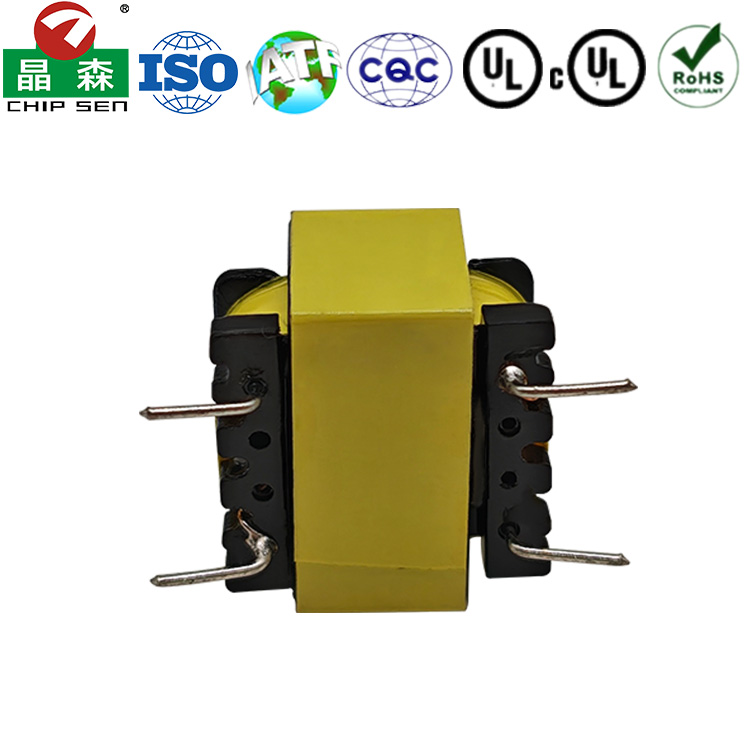

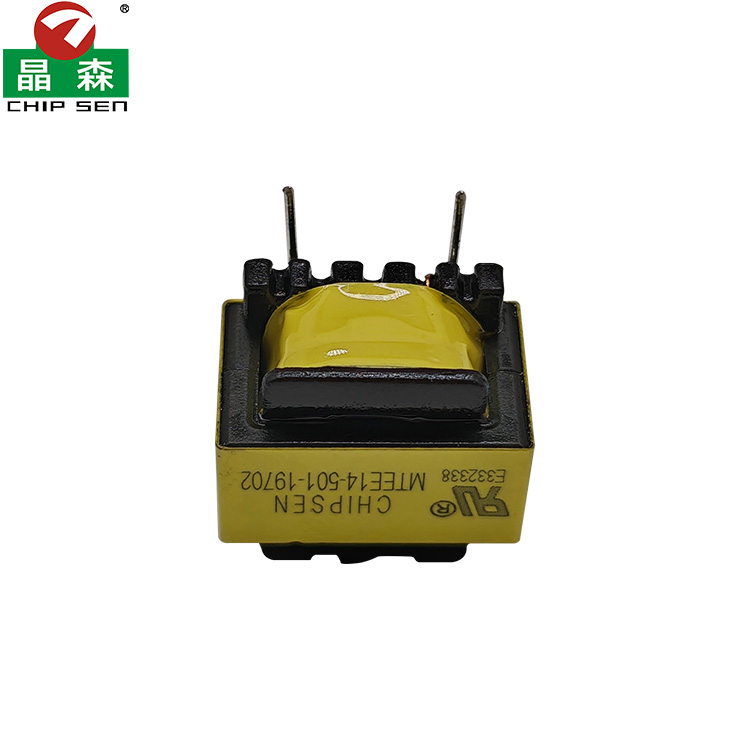

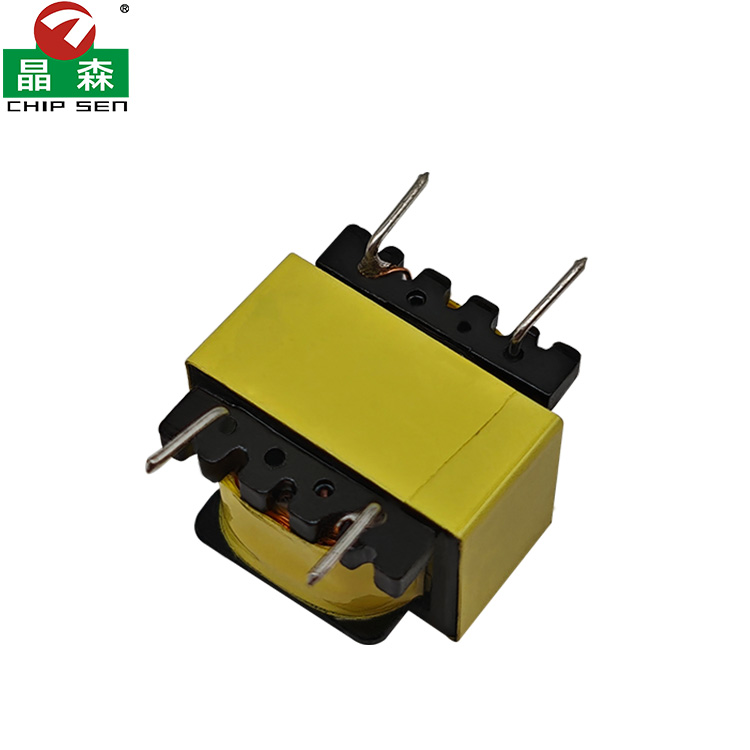

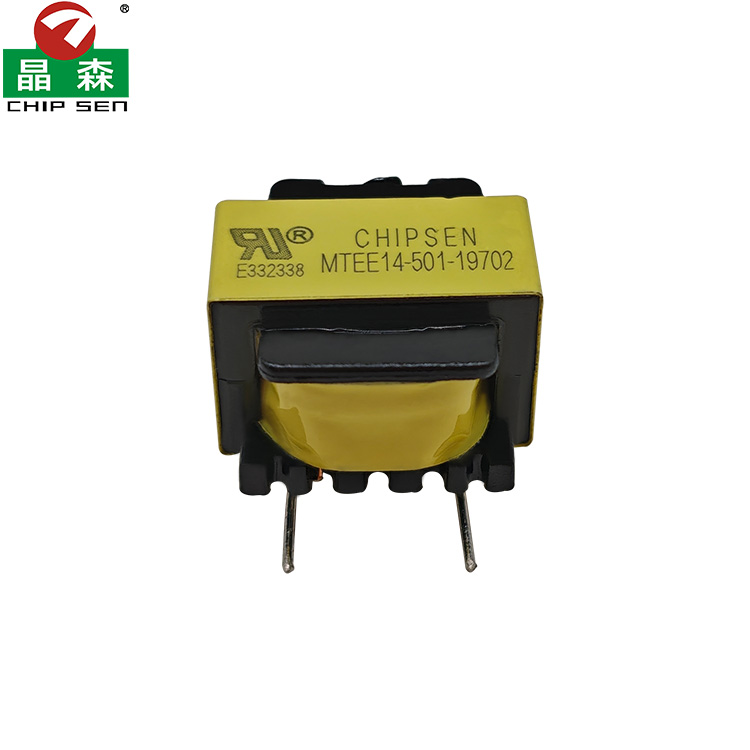

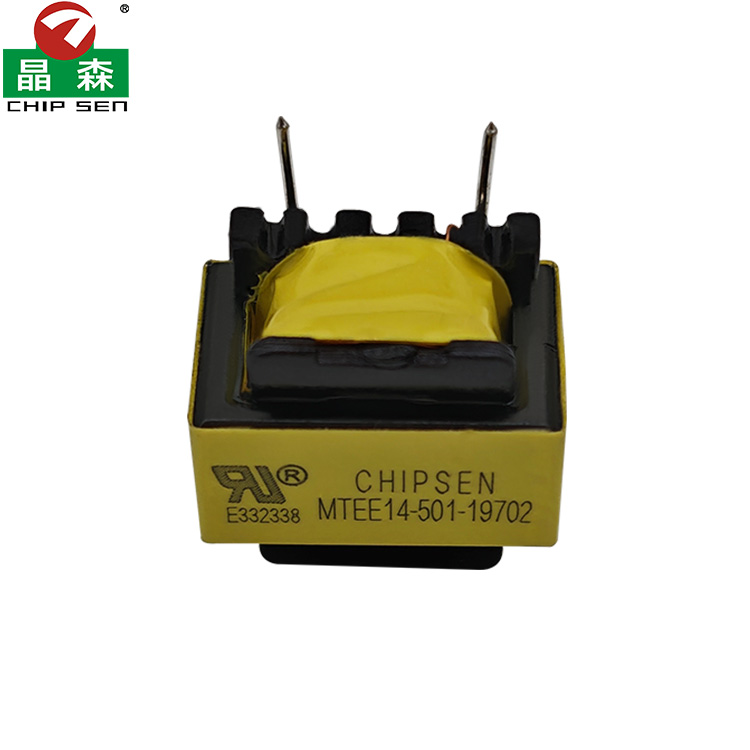

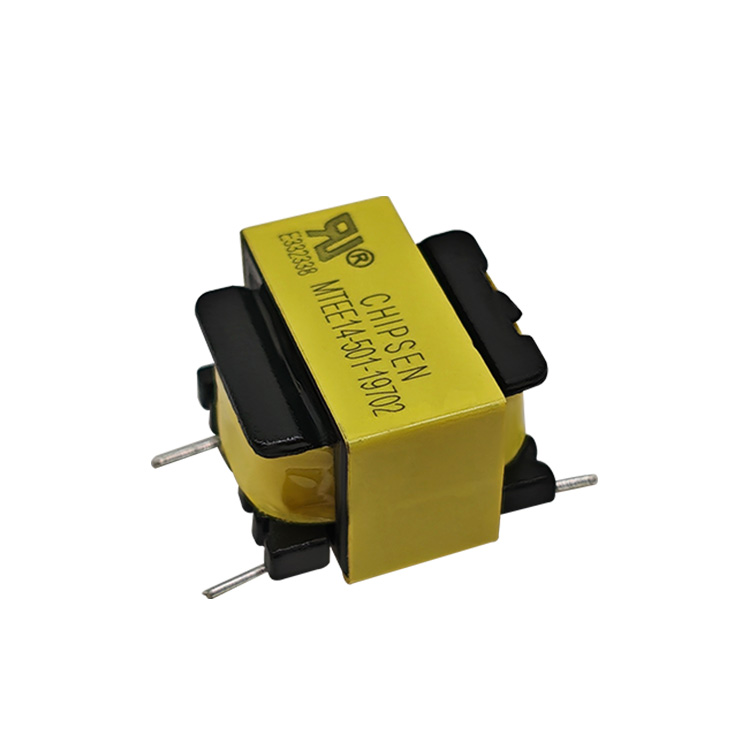

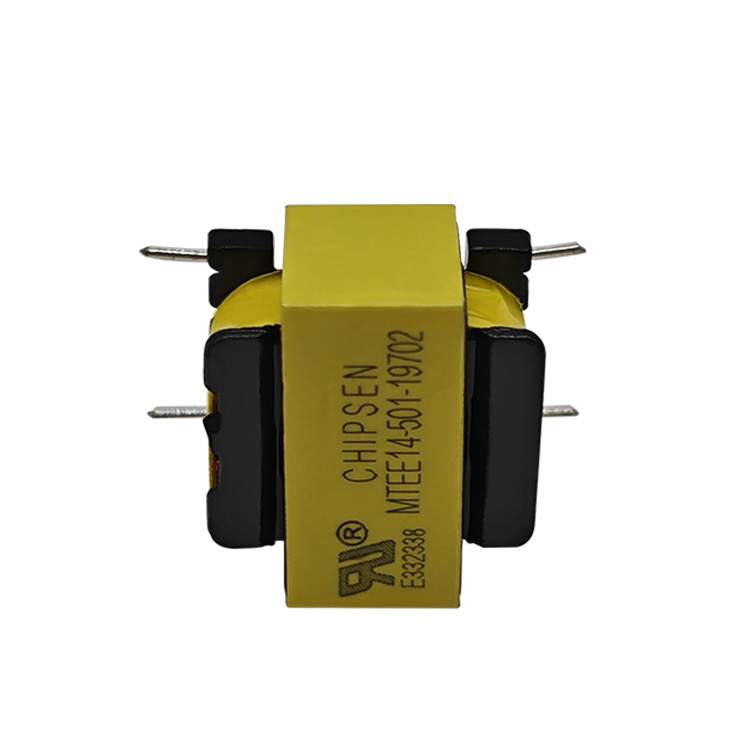

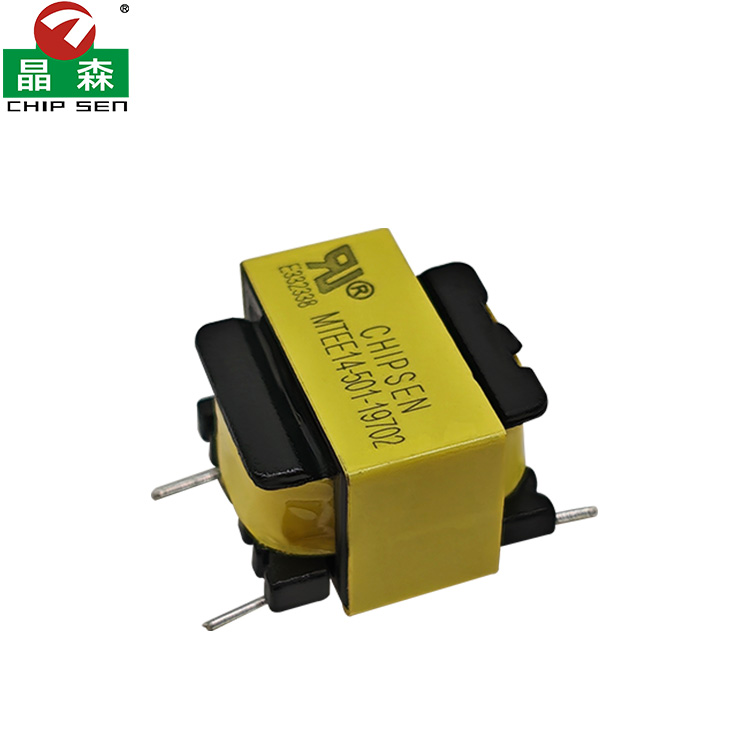

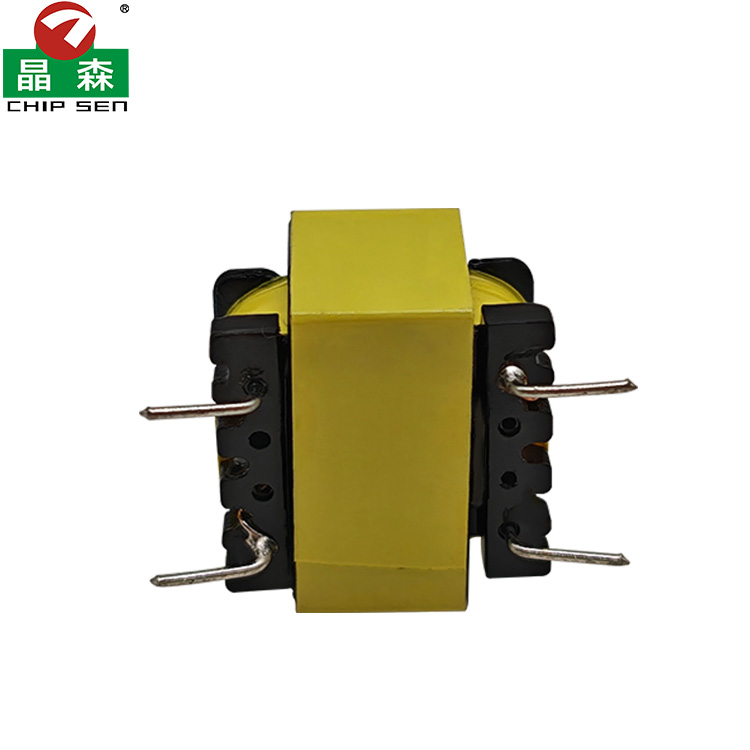

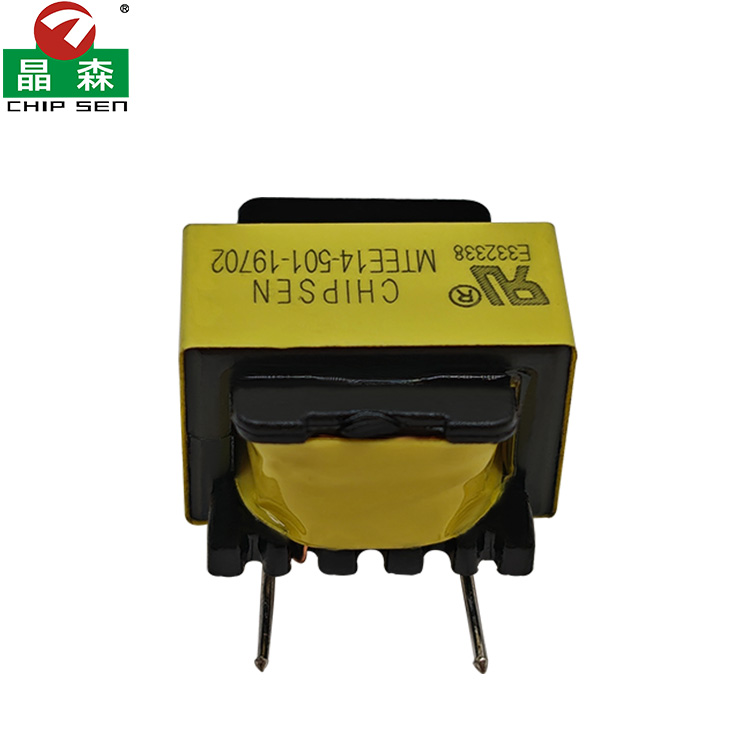

EE14 2+2 Pin开关电源变压器
产品分类：
EE系列高频变压器
功率：
定制
尺寸单位（mm）：
采用 EE 型铁氧体磁芯，长宽高尺寸约为：
· 长（L）：14 mm（磁芯总长，不含引脚）
· 宽（W）：约 12 mm（磁芯宽度）
· 高（H）：约 10 mm（磁芯高度）
· 脚距：通常为 5mm × 5mm 或 5mm × 6mm（2+2针脚布局）
产品特性：
· 电感量：500uH（通常指初级绕组电感，测试条件为 1kHz 或 100kHz，视设计而定）
· 工作频率：高频应用，常见于 20kHz ~ 200kHz（如开关电源、DC-DC 变换器）
· 磁芯材质：铁氧体（如 PC40、PC44 等），适合高频低损耗
· 绝缘等级：通常为 B 级（130℃）或更高
· 耐压：初级-次级之间通常可达 1.5kV ~ 3kV AC（视绝缘设计）
产品用途：
· 开关电源（如反激式、正激式变换器）
· DC-DC 转换模块
· 电子镇流器
· 通信设备电源隔离
· 小功率适配器、充电器
· 工业控制电源隔离
