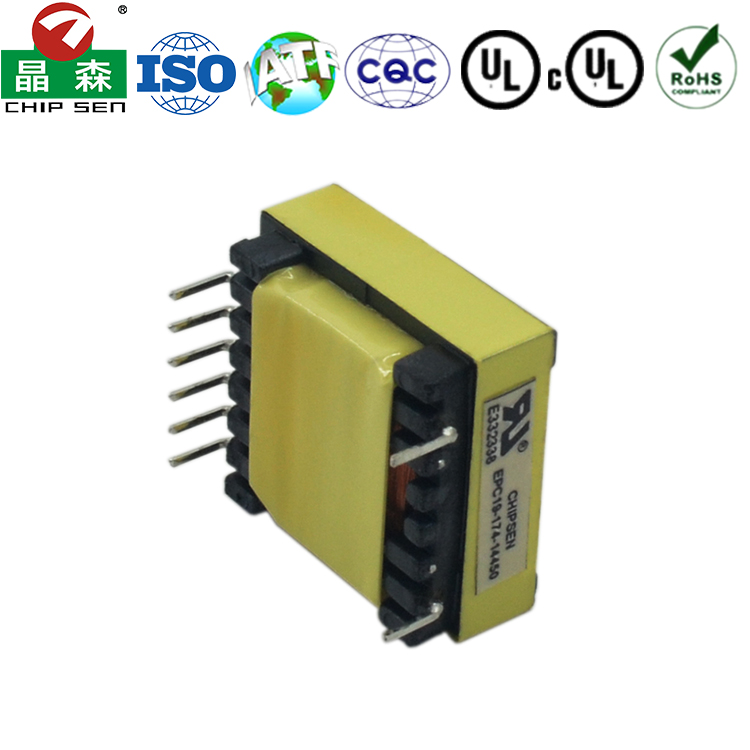

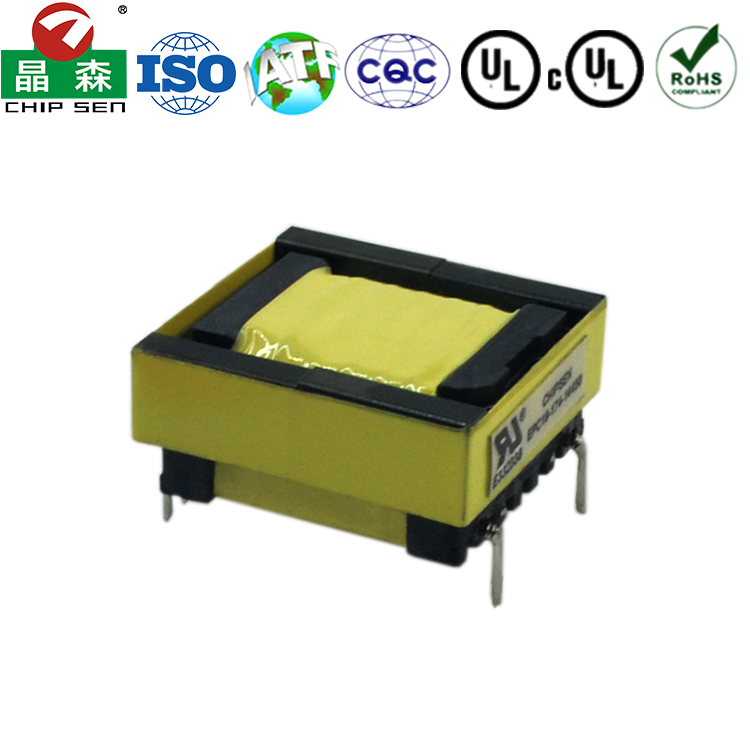

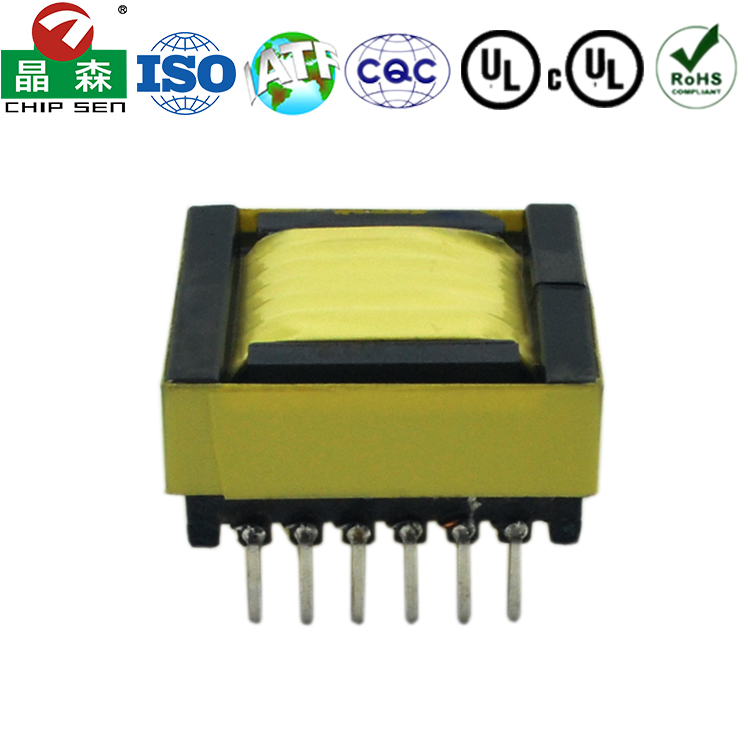

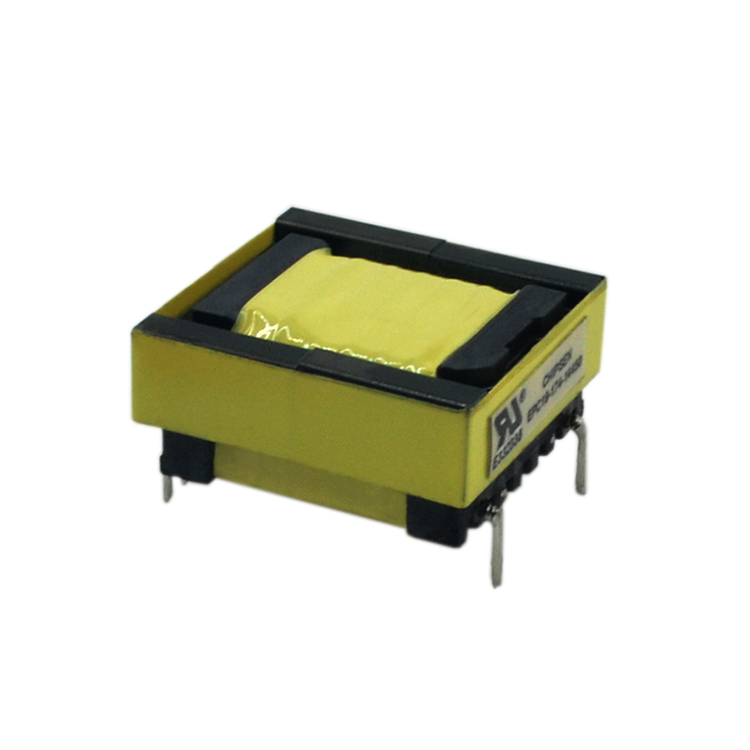

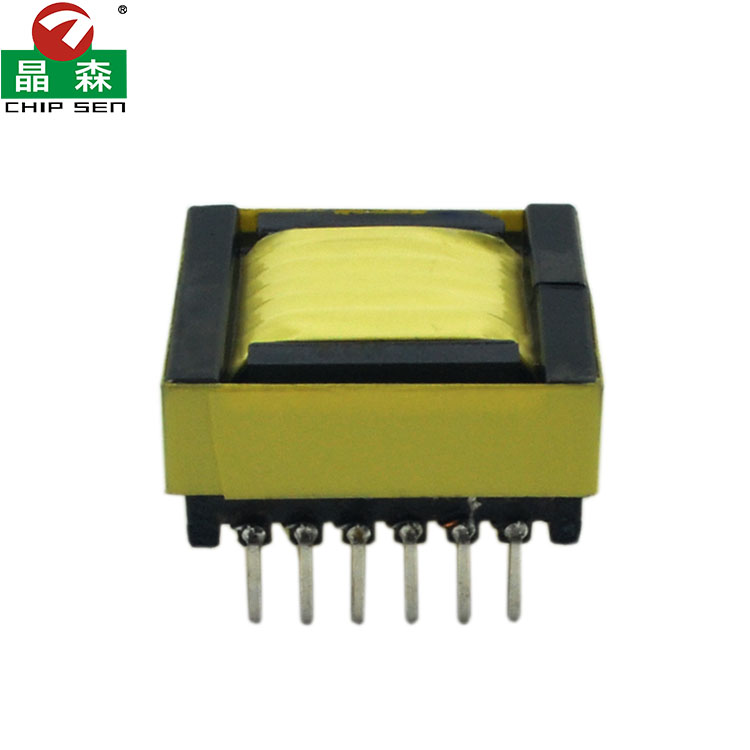

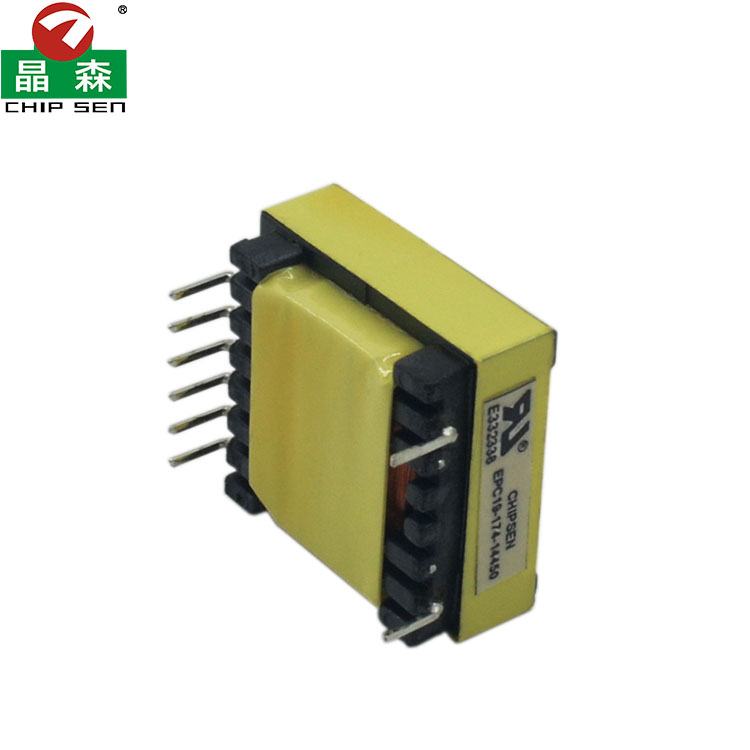

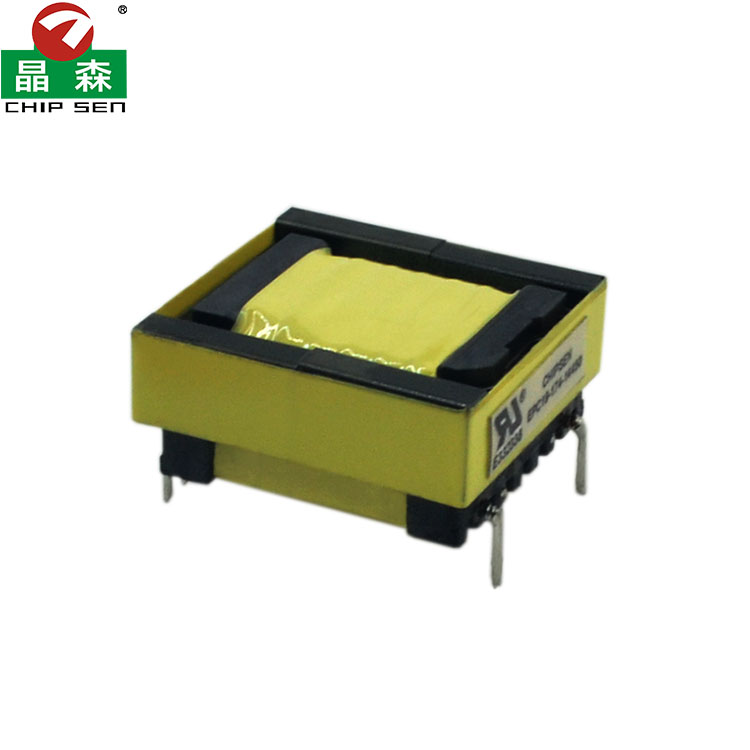

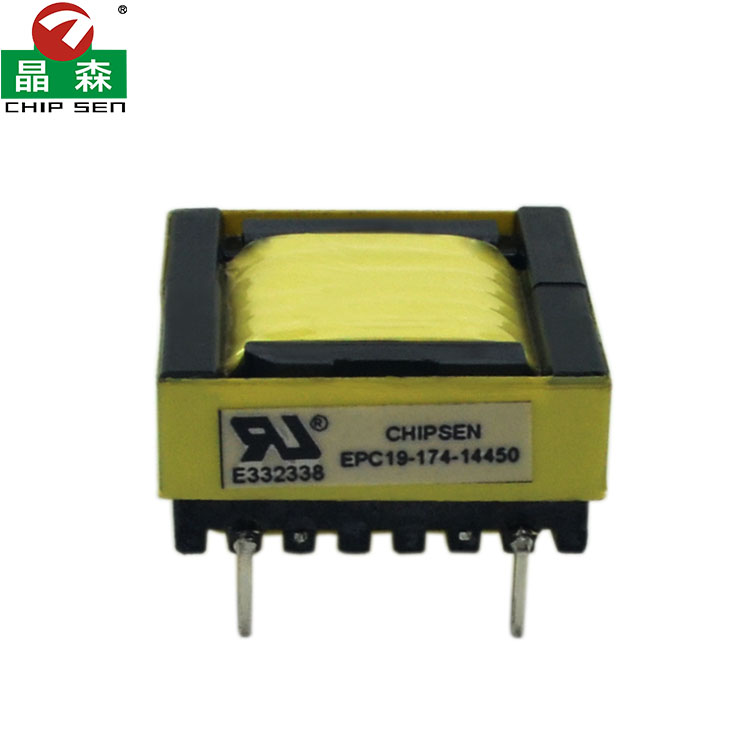

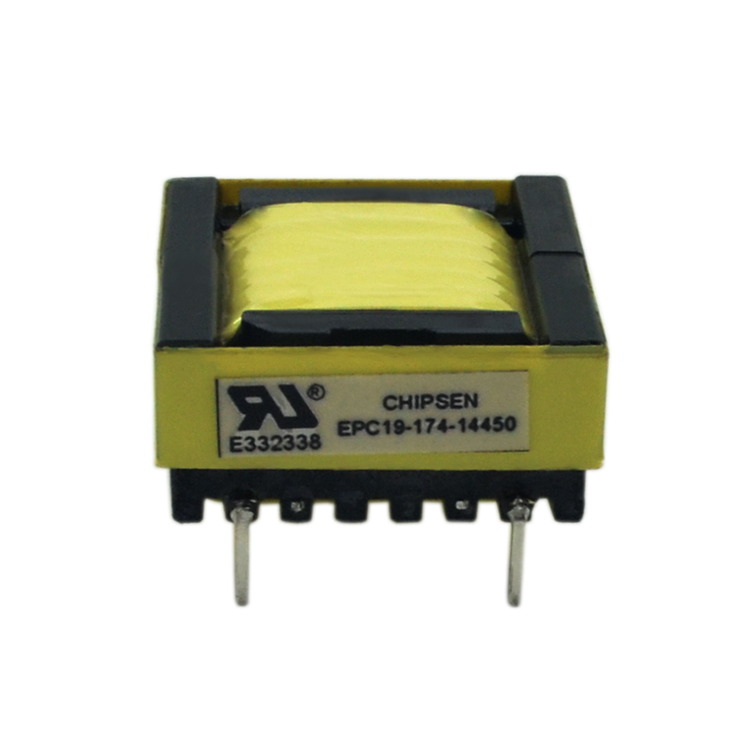

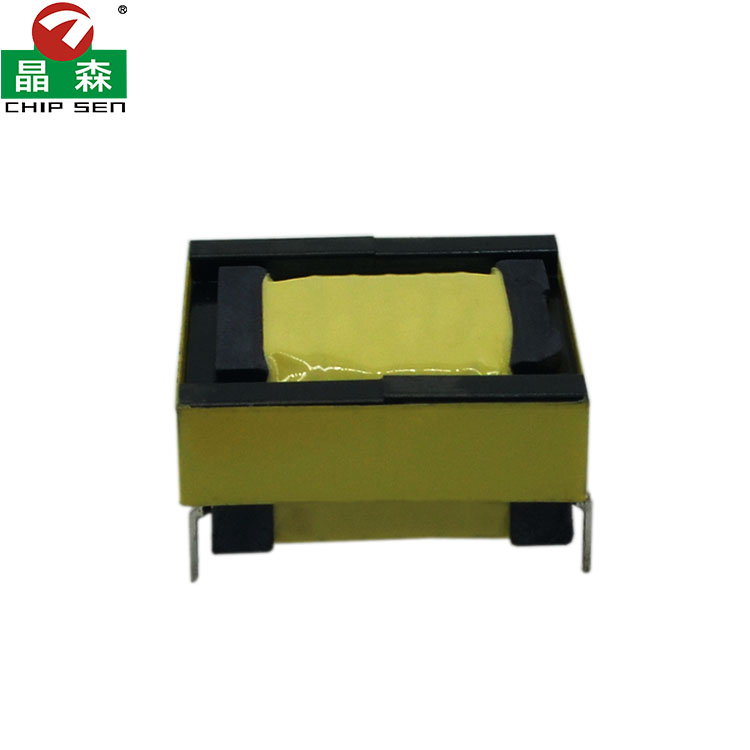

EPC19 2+6pin反激式开关电源变压器
产品分类：
EPC系列高频变压器
功率：
15~50W
尺寸单位（mm）：
EPC10/EPC13/EPC17/EPC19/EPC25/EPC39/EPC46/EPC54
产品特性：
1. 中功率高频性能：采用高频功率铁氧体材料（如PC40、PC44），能够在几十kHz到上百kHz的频率下高效工作，处理更大的功率。
2. 多输出绕组设计：2+6pin的结构是其最显著的特征。
· 2pin初级：意味着初级绕组简单，无抽头，通常直接连接高压直流母线。
· 6pin次级：这通常代表两个独立的、带中心抽头的次级绕组。这种设计提供了极高的灵活性，可以实现双路独立输出、并联大电流输出或高效的全波整流。
3. 高绝缘可靠性：骨架采用PBT等阻燃材料（UL94V-0等级）。在初级与次级绕组之间必须有严格的绝缘屏障（如胶带、挡墙、麦拉片），甚至使用三重绝缘线，以满足安全标准的加强绝缘要求，防止高压击穿。
4. 良好的热性能与稳定性：EPC19磁芯具有较大的表面积，利于散热。其结构坚固，能有效抑制工作中的音频噪音（啸叫）。
5. 高性价比：作为业界标准的经济型磁芯之一，它在成本和中功率性能之间取得了最佳平衡。
产品用途：
· 多口输出电源适配器：如同时提供5V/2.4A、9V/2A、12V/1.5A的快速充电器。
· 网络与通信设备：家用路由器、光猫、交换机、ONT等设备的电源（常见输出：12V & 5V）。
· 消费电子产品：液晶显示器、智能电视的辅助电源（为主板、背光驱动板等提供12V/5V电压）。
· 办公设备：打印机、扫描仪、传真机内部的中小功率电源模块。
· 工业控制：工控设备、测量仪器中为不同模块供电的隔离DC-DC电源模块。
咨询我们：
86-769-89308858

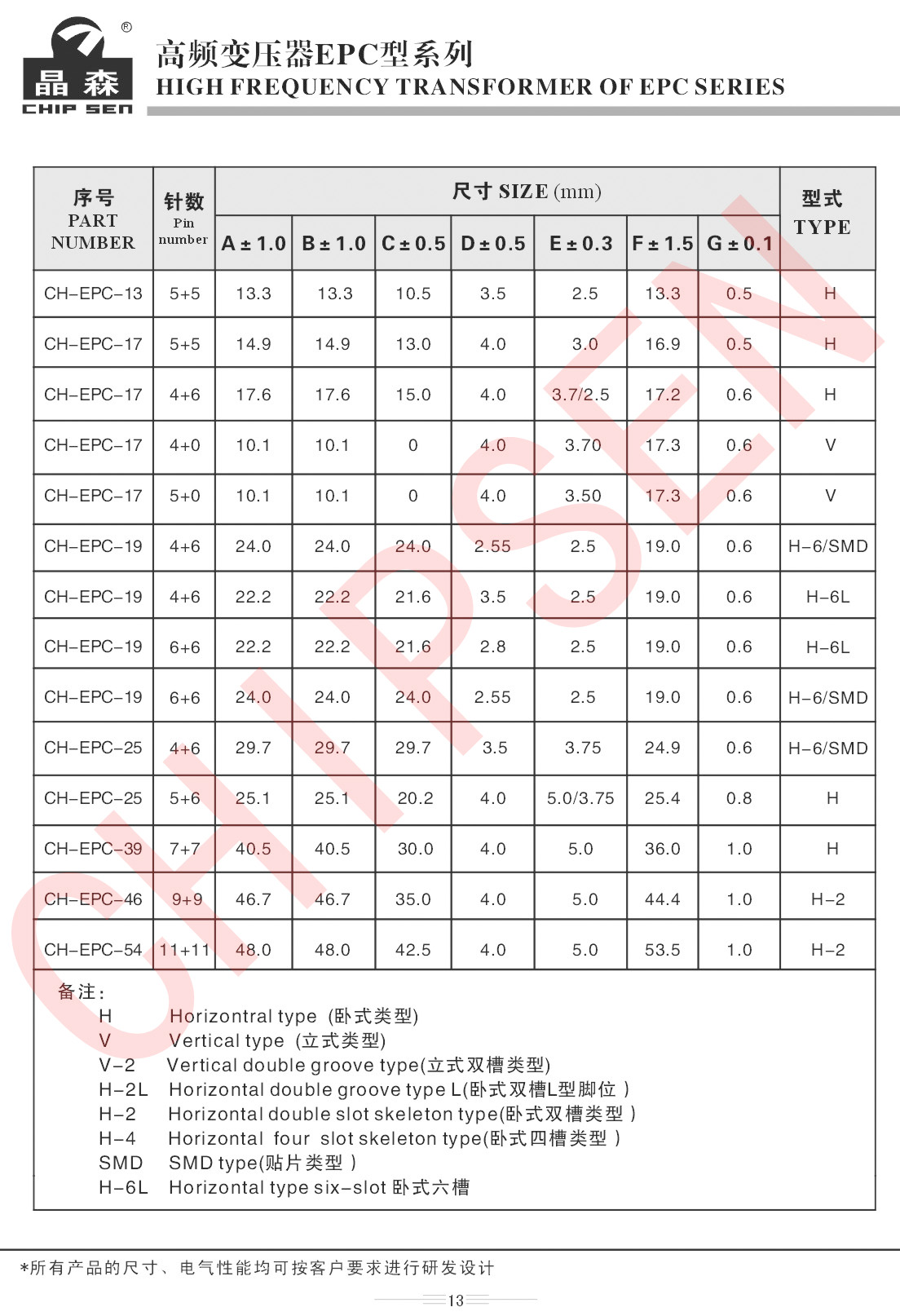

详细参数

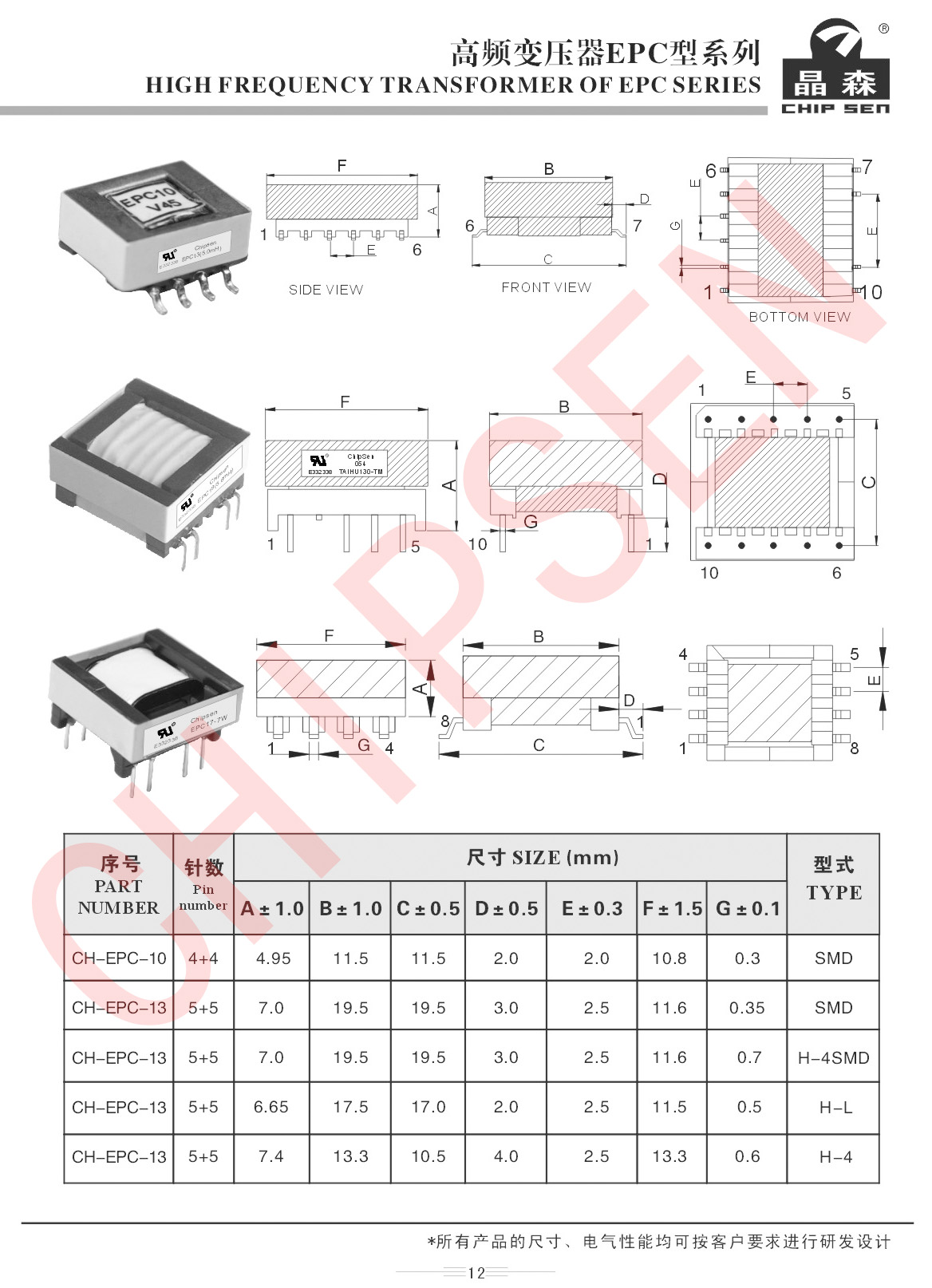

型号讲解
