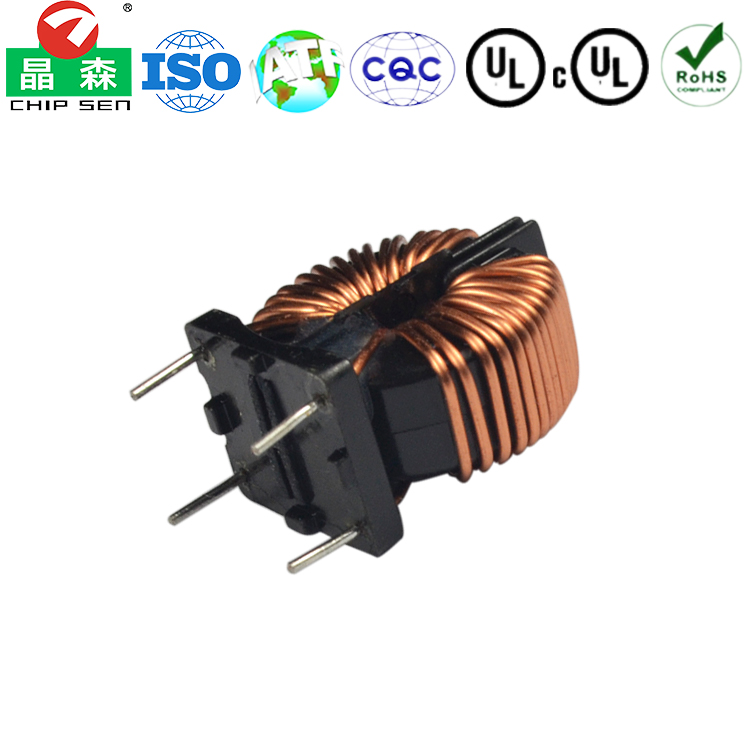

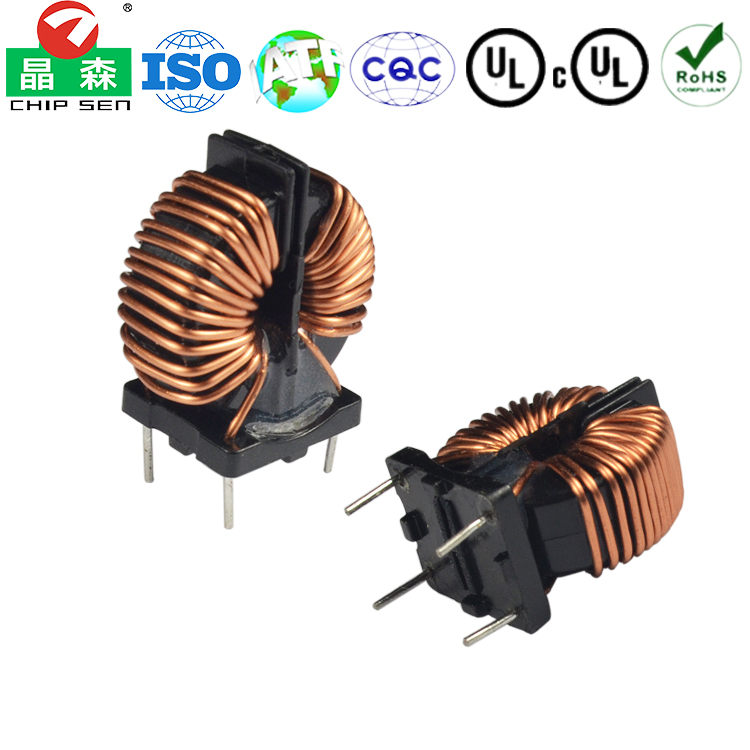

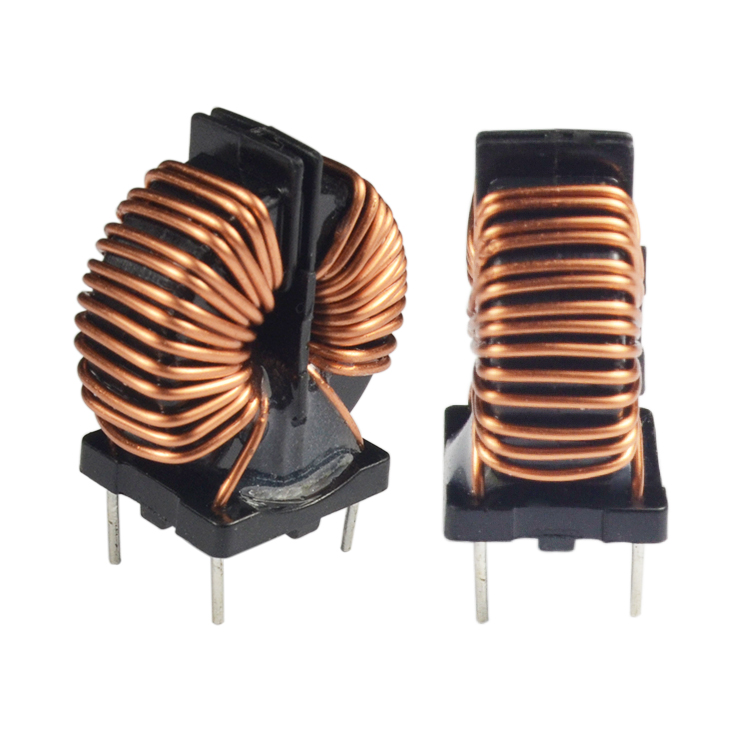

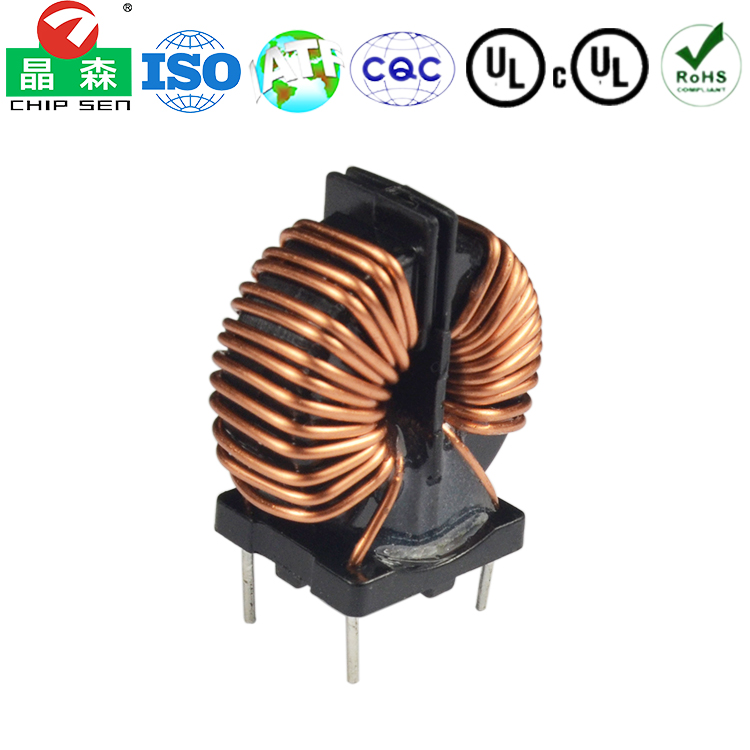

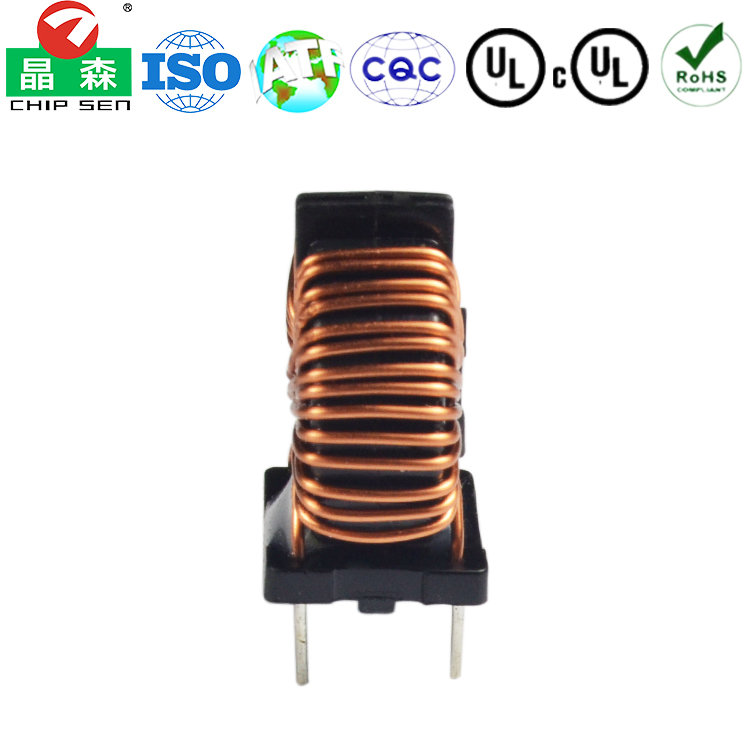

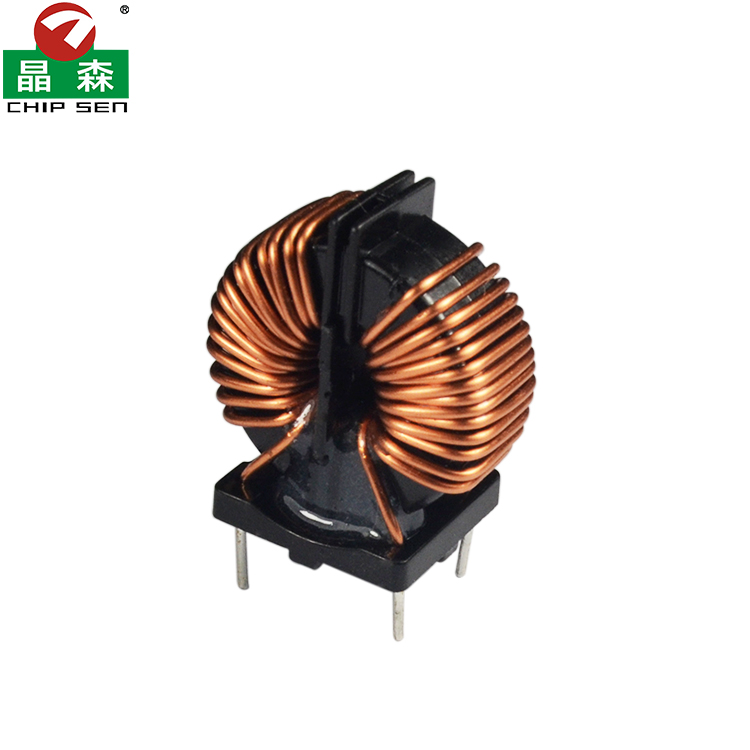

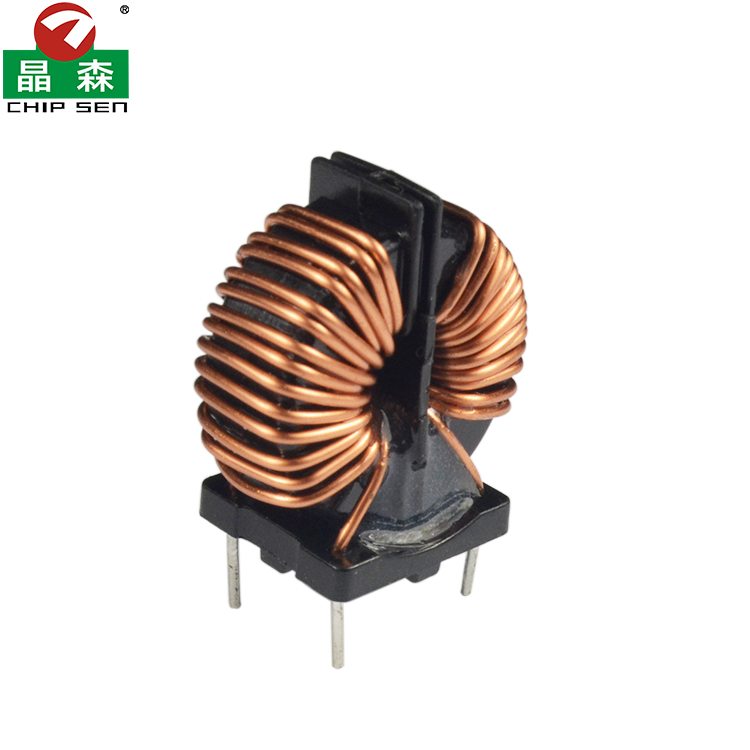

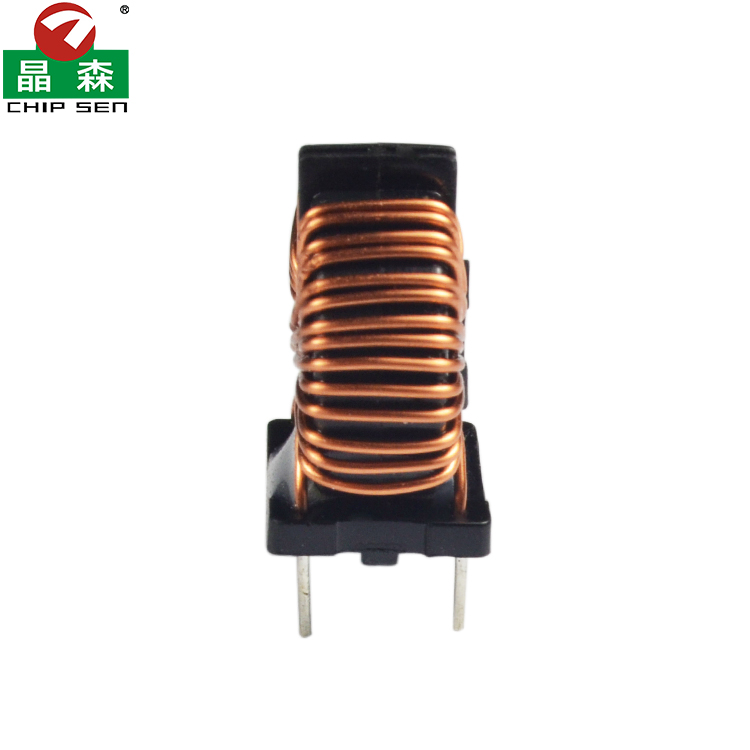

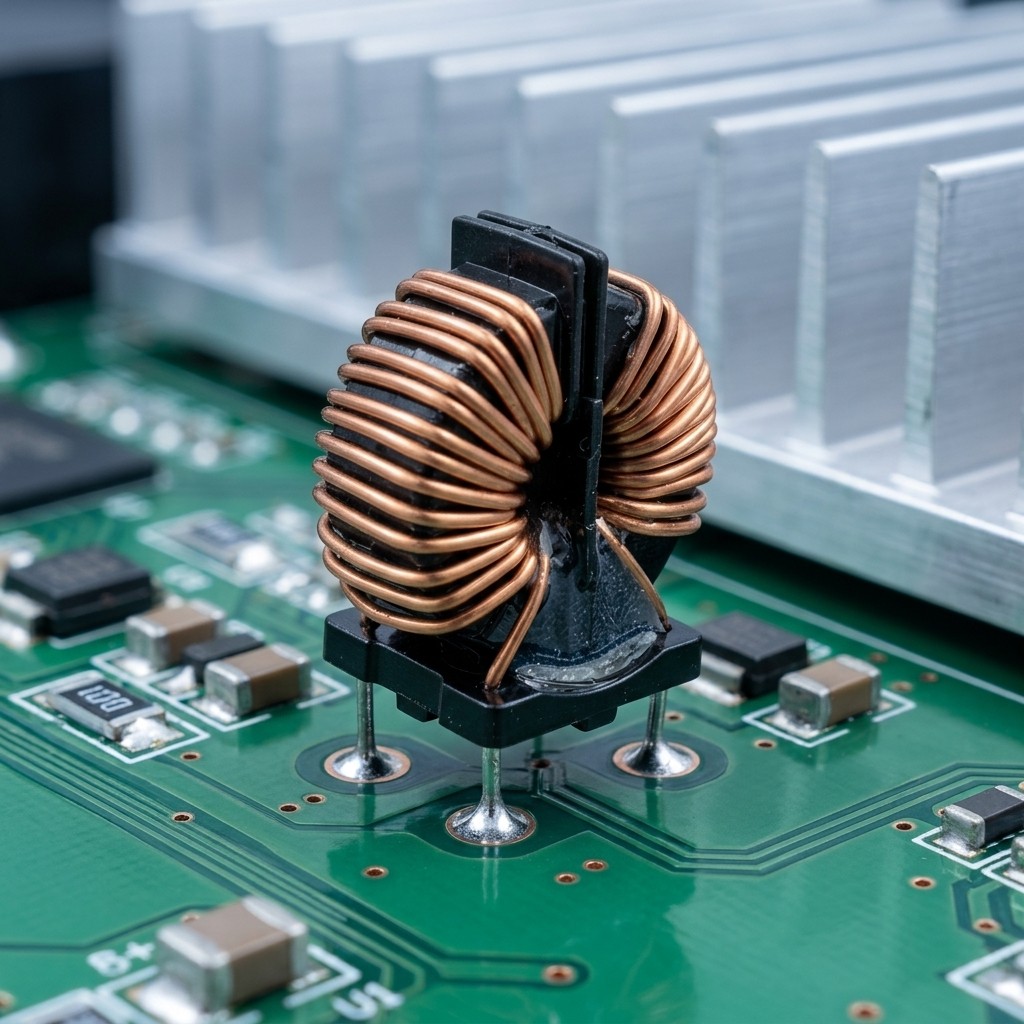

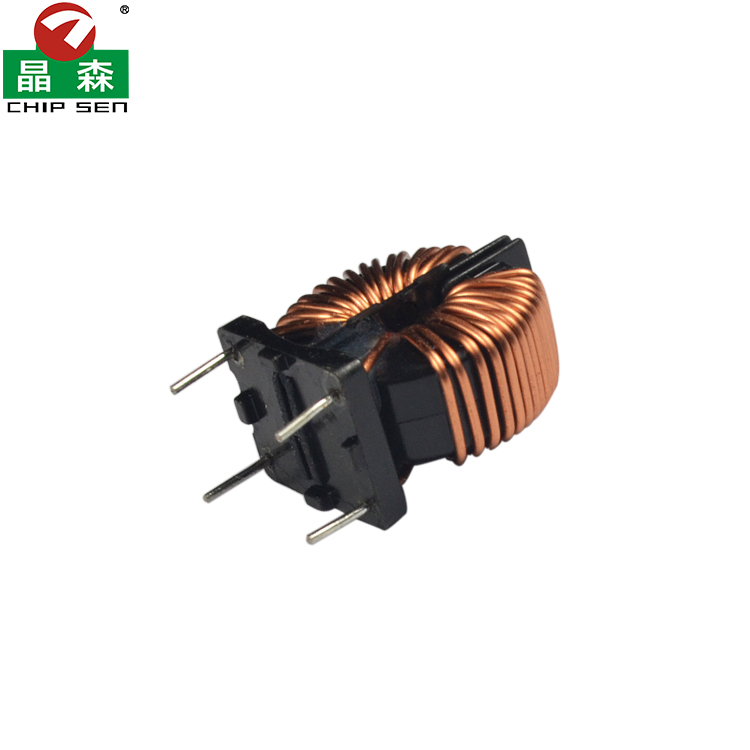

T28 2+2Pin磁环共模电感
产品分类：
磁环电感
功率：
定制
尺寸单位（mm）：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
产品特性：
1. 高磁效率与低磁泄漏
· 特性：环形磁芯的磁路是连续闭合的，没有气隙（除非特意设计），磁场几乎完全集中在磁环内部。
· 优势：电磁干扰（EMI）极低，不会对周围电路造成干扰，同时也抗外界干扰。这使得它非常适合用于对噪声敏感的场景。
2. 高电感量与体积比
· 特性：由于有效的磁路设计，磁环电感可以在相对较小的体积内获得较大的电感值。
· 优势：有助于实现电子设备的小型化和高密度设计。
3. 高饱和电流与平滑的饱和特性
· 特性：尤其是采用金属粉末磁环（如铁粉芯、铁硅铝Kool Mµ、高通量磁环等）的电感，具有分布式气隙。
· 优势：这使得它能够承受较大的直流偏置电流而不易饱和（电感量不会急剧下降），非常适合于功率滤波应用。
4. 广泛的频率与材料选择
· 特性：通过使用不同的磁芯材料，可以优化其在特定频率下的性能。
· 优势：
· 铁氧体磁环：适用于高频（几十kHz到MHz），但饱和电流相对较低，常用于信号滤波和EMI抑制。
· 金属粉末磁环（如铁硅铝）：适用于中低频（几十kHz以下），饱和电流高，常用于功率转换和储能。
5. 结构简单，坚固可靠
· 特性：环形结构本身机械强度高，耐冲击和振动。
· 优势：使用寿命长，可靠性高。
产品用途：

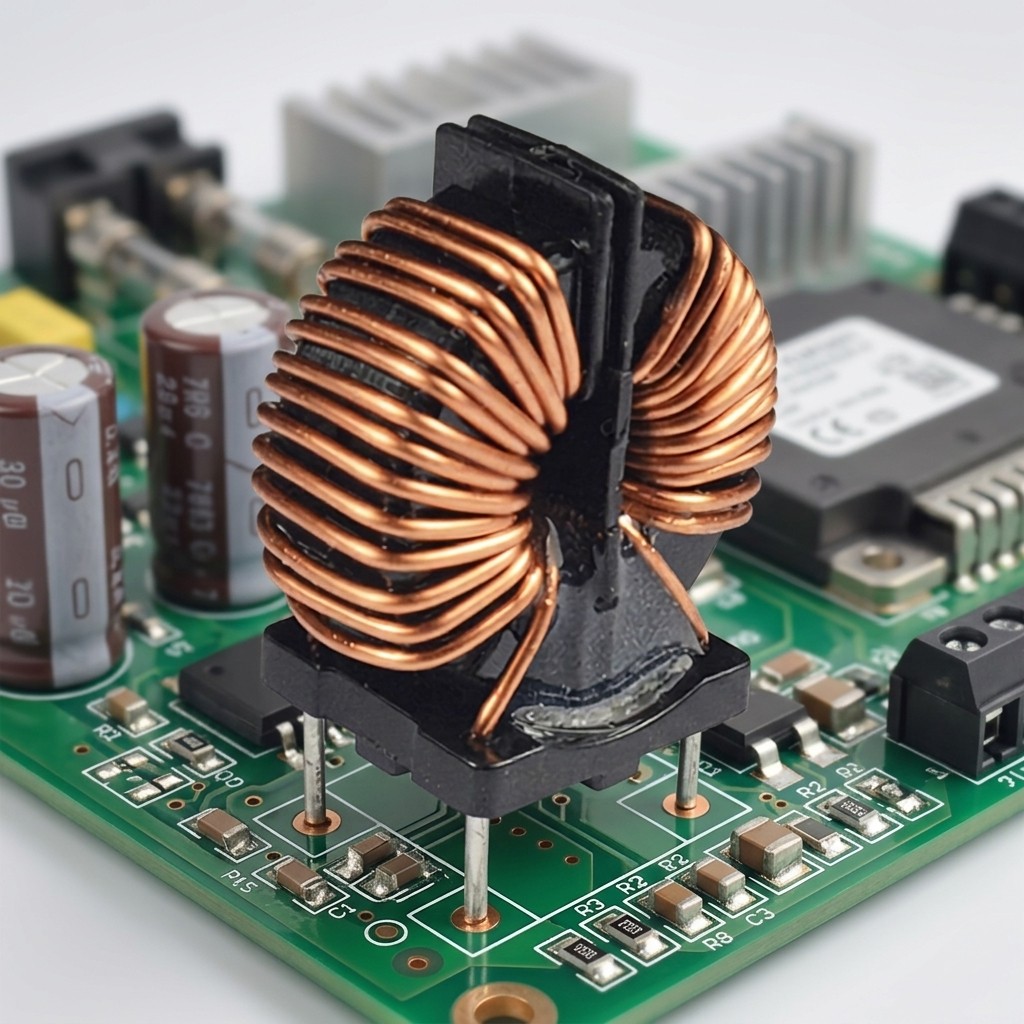

广泛应用于电源滤波与能量存储、EMI抑制与噪声滤波、功率因数校正、谐振与振荡电路、阻抗匹配与射频电感等消费电子领域。
