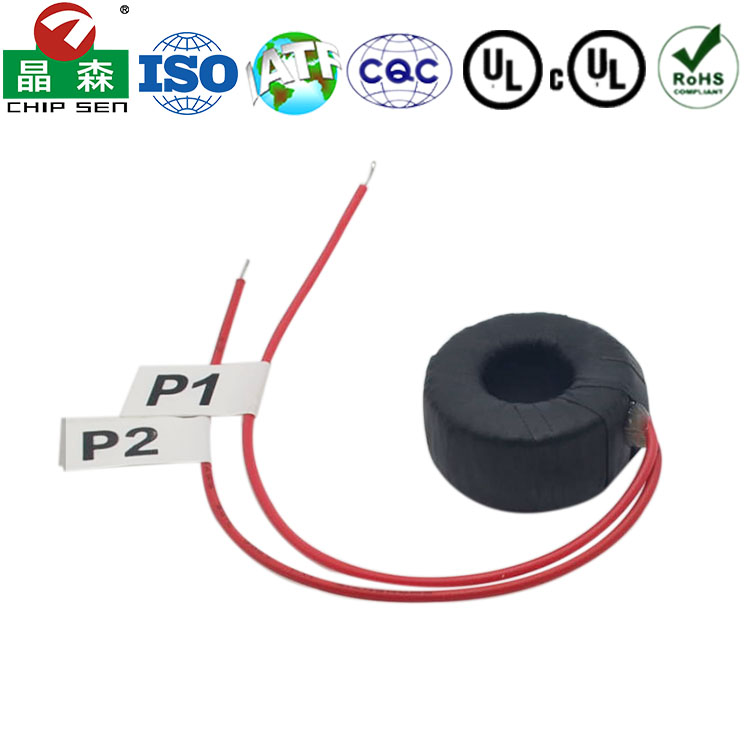

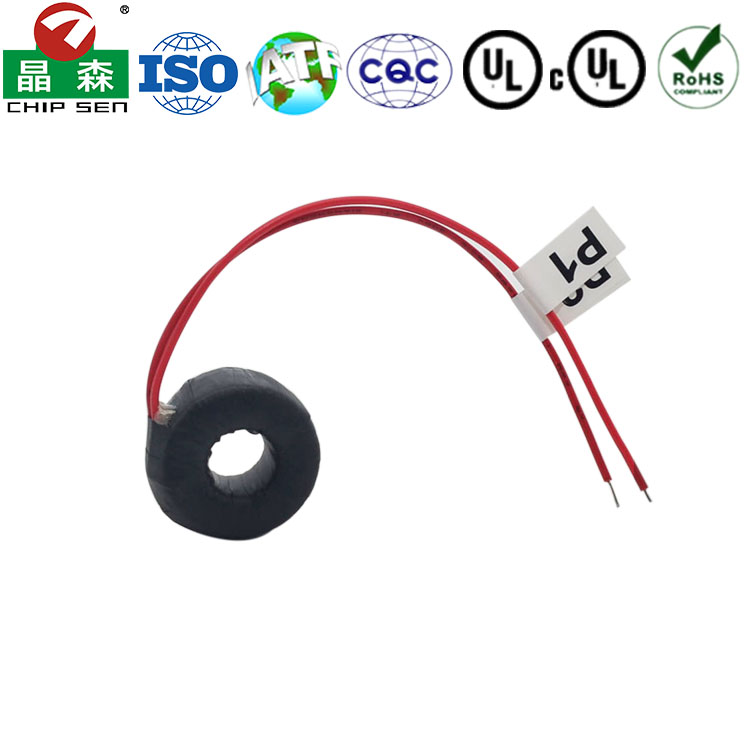

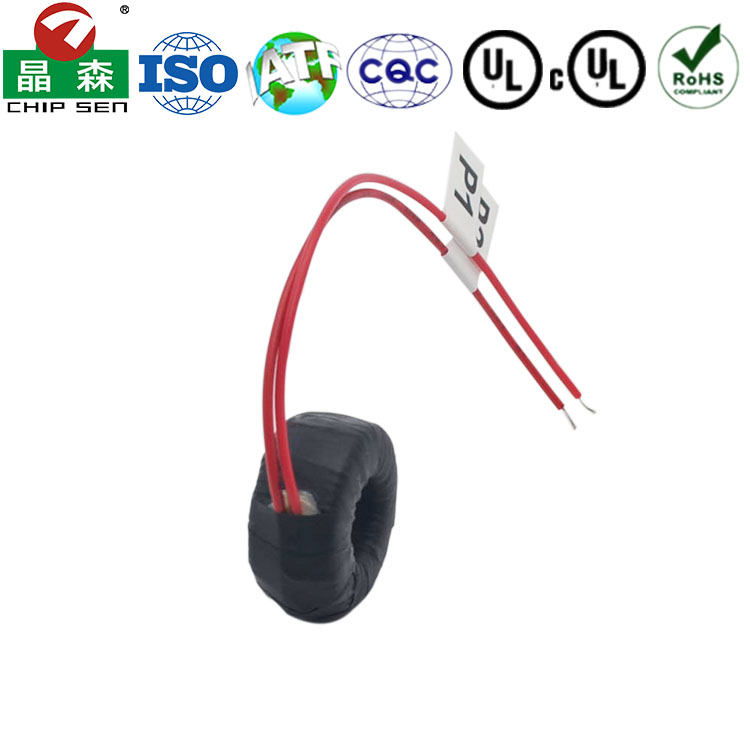

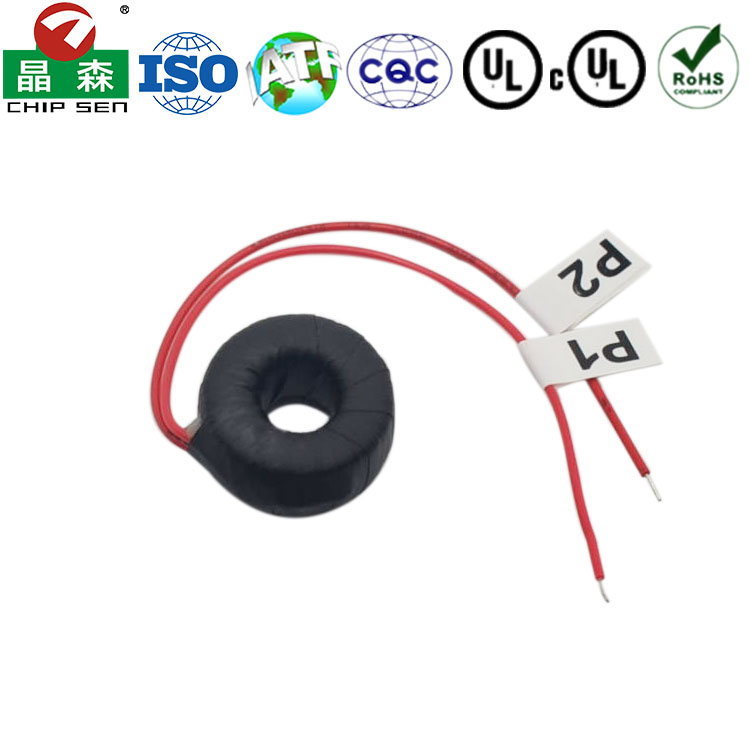

MCT10互感器引线式高频环形铁氧体电感器
产品分类：
磁环电感
功率：
定制
尺寸单位（mm）：
MCT10/CT102/CT103/CT2026/CT3026/CT5026/CT6826/CT8026/CT10626/CT13026
产品特性：
1. 空芯设计：与传统硅钢片铁芯的互感器不同，CT102内部没有铁磁材料。这意味着：
· 无磁饱和：线性度极佳，理论上可以测量从极小到极大的任何电流，不会因电流过大而导致饱和失真，尤其适合测量含有大直流分量的暂态电流或谐波电流。
· 无磁滞损耗：自身能耗极低，几乎不消耗被测电路的能量。
· 无剩磁：响应速度快，能精确跟踪快速变化的电流信号。
2. 基于罗氏线圈原理：其输出电压信号是电流对时间的变化率（di/dt），而不是直接的比例电流。因此，必须配合一个积分器电路（通常集成在配套的显示仪表或采集装置中）才能还原出真实的电流波形。
3. 高线性度与宽频带响应：频率范围很宽，通常从几十Hz到数MHz，既能测量工频（50/60Hz）电流，也能精确测量高频的谐波成分和瞬态电流。
4. 良好的电气隔离：一次侧（被测大电流导线）和二次侧（输出信号端）之间是完全隔离的，提供了很高的安全性和抗干扰能力，能保护后端测量设备。一体化的引线输出，连接可靠。
产品用途：
广泛应用于电能计量、监控、变频器、科研实验室等。
