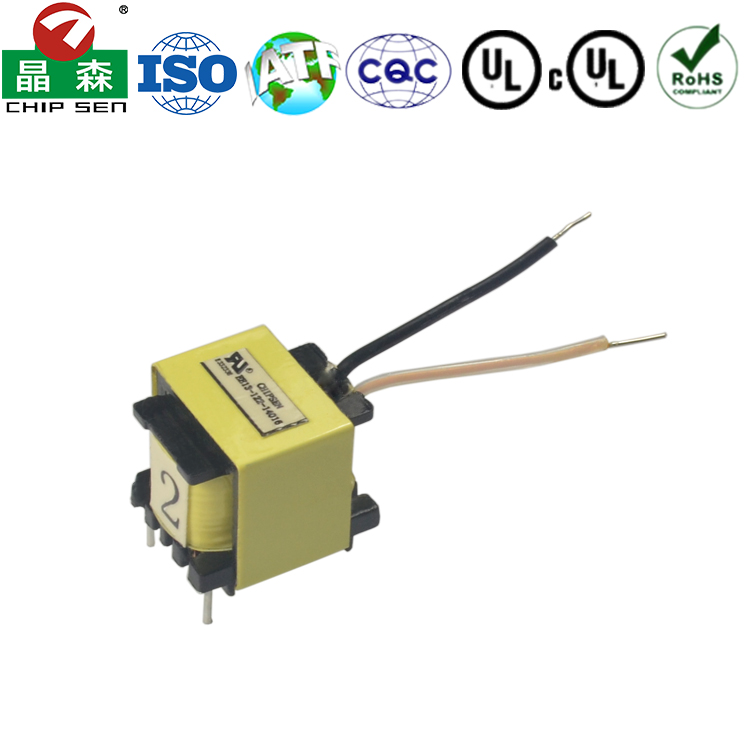

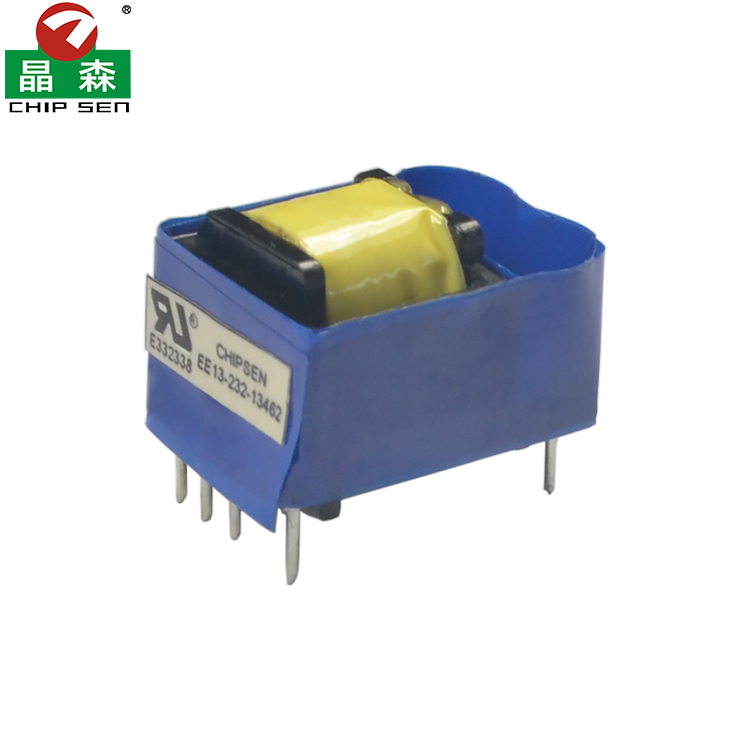

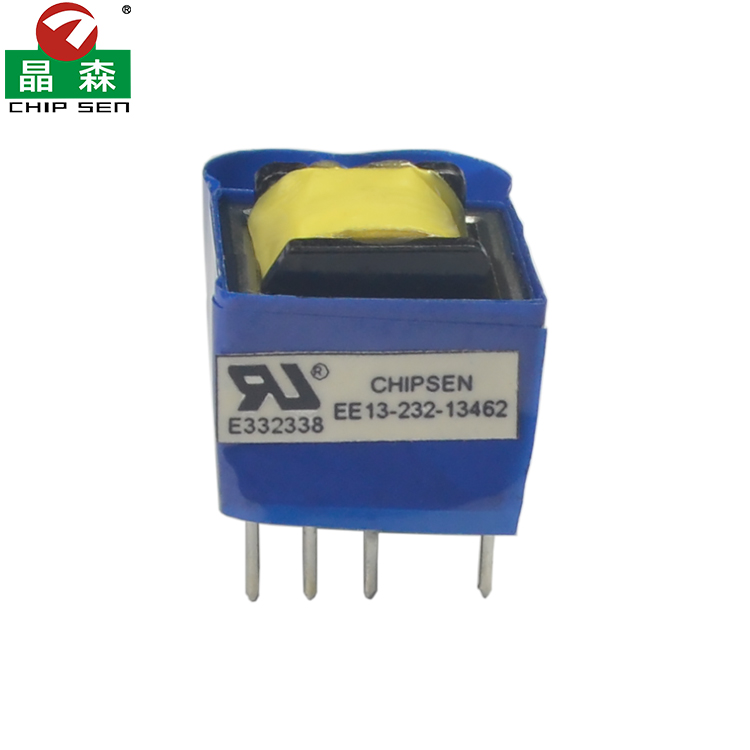

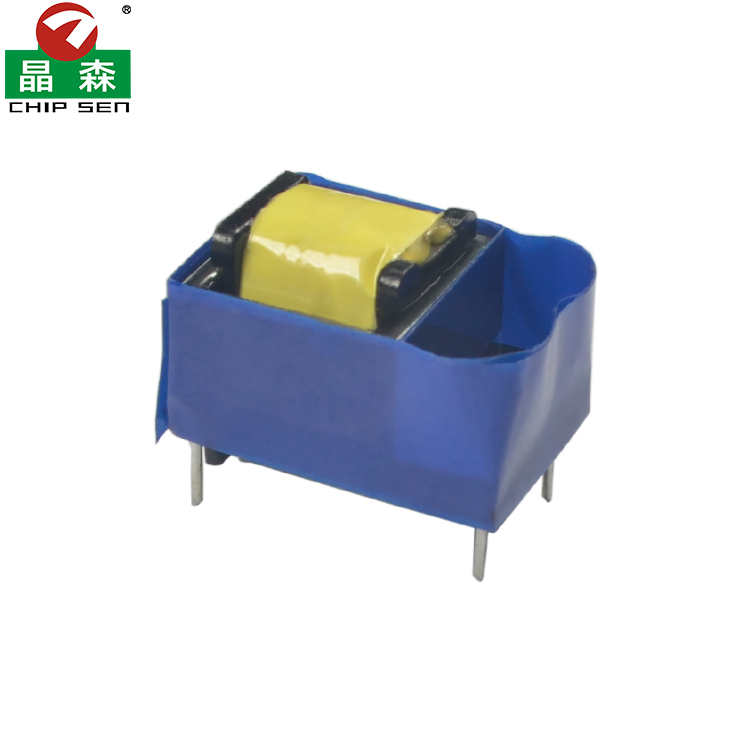

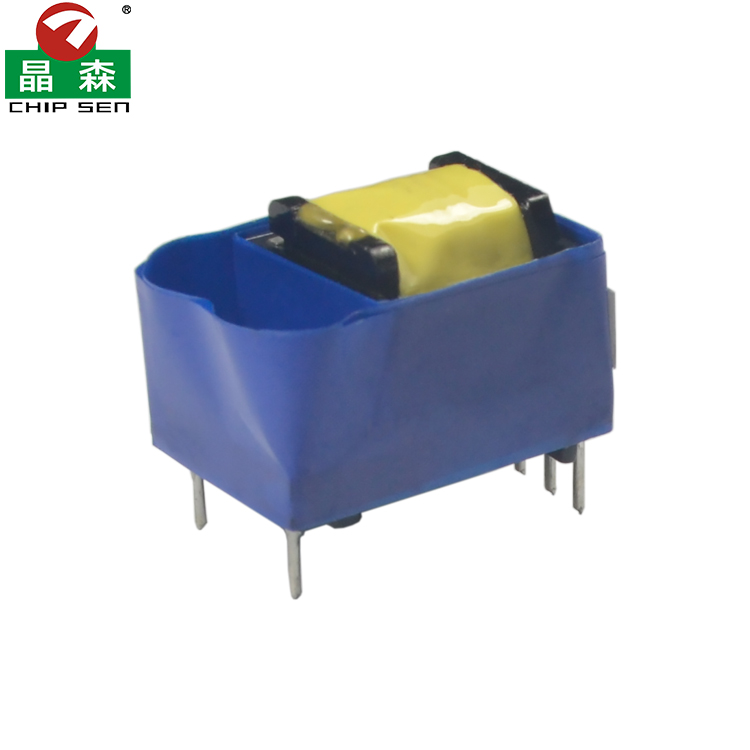

EE13 5W小功率隔离开关电源变压器
产品分类：
EE系列高频变压器
功率：
3-5W
尺寸单位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
产品特性：
1. 极致低成本
结构简化： 仅包含初级和次级两个绕组，省去了为芯片供电的辅助绕组，节省了铜线和引脚。
材料节省： EE13是尺寸最小的磁芯之一，使用的磁芯、骨架、胶带、铜线量都最少。
2. 低功率容量
其物理尺寸严格限制了它的功率处理能力，通常上限就在5W左右。
3. 相对较低效率
由于初级侧没有辅助绕组，驱动IC需要通过电阻从高压直流母线降压供电，这个电阻持续消耗能量，导致整体效率较低，通常在70%-85%之间。
空载功耗（待机损耗）较高。
4. 简单电路适配
专为RCC（Ringing Choke Converter，振铃 choke 转换器） 或原边反馈（PSR, Primary Side Regulation） 的开关IC设计。这类IC无需光耦和次级反馈电路，也不需要从变压器获取自身工作电压（Vcc），进一步简化了电路。
5. 基本隔离
提供初级和次级之间的基本安全隔离，满足基本的安规要求（如UL、CE的隔离要求），但绝缘强度相对于更大尺寸的变压器要低。
产品用途：
1. 消费类电子产品充电器/适配器
经典应用：5V1A USB充电器。曾经遍布市场的“白色方块”手机充电器，其核心就是EE13 2+2Pin变压器。
各种小家电、电动玩具、路由器的外置电源适配器（通常≤5W）。
2. 设备内置的待机电源（Standby Power Supply）
为电视机、空调、洗衣机等家电的主板在待机状态下提供电力（通常是+5VSB或+12VSB），功率很小（2-3W）。
3. 小功率LED驱动
驱动少量LED灯珠的隔离式电源，常用于LED灯泡、灯杯等室内照明产品。
4. 工业控制中的隔离电源模块
为传感器、隔离电路等提供一路独立的、功率很小的隔离电源。
