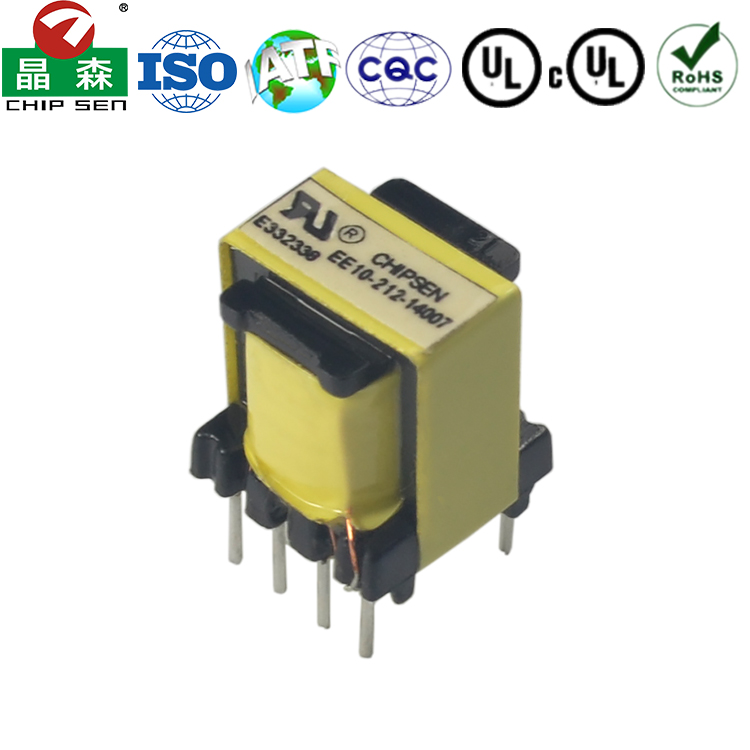

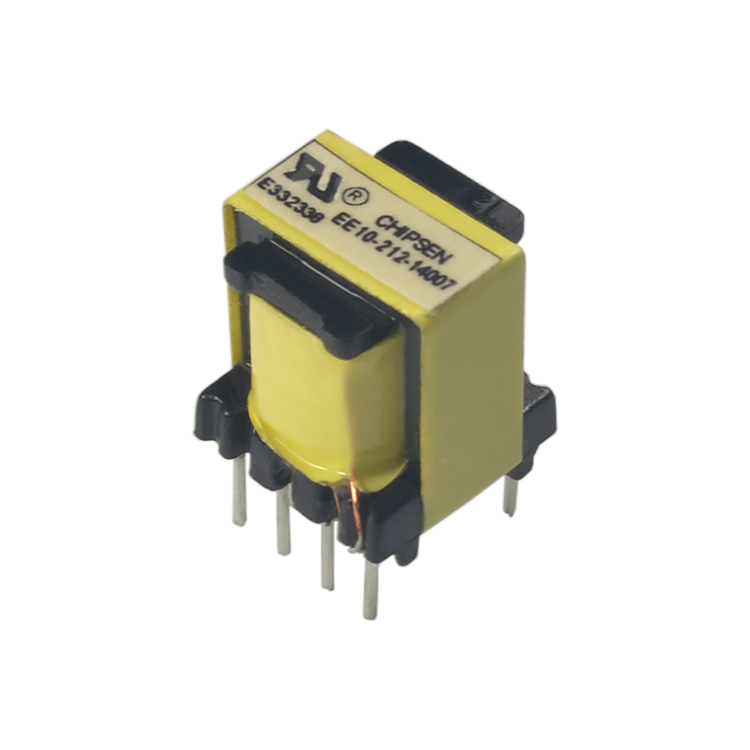

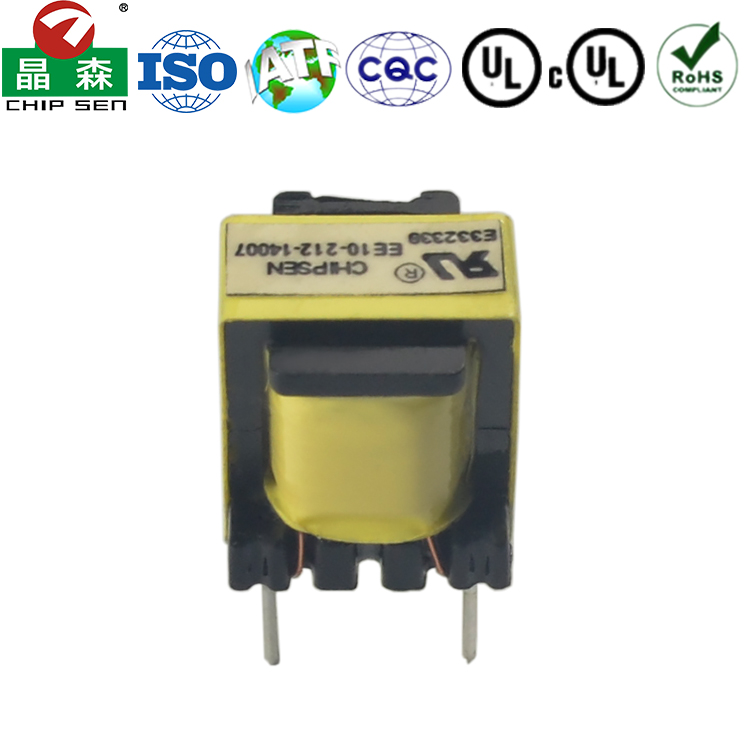

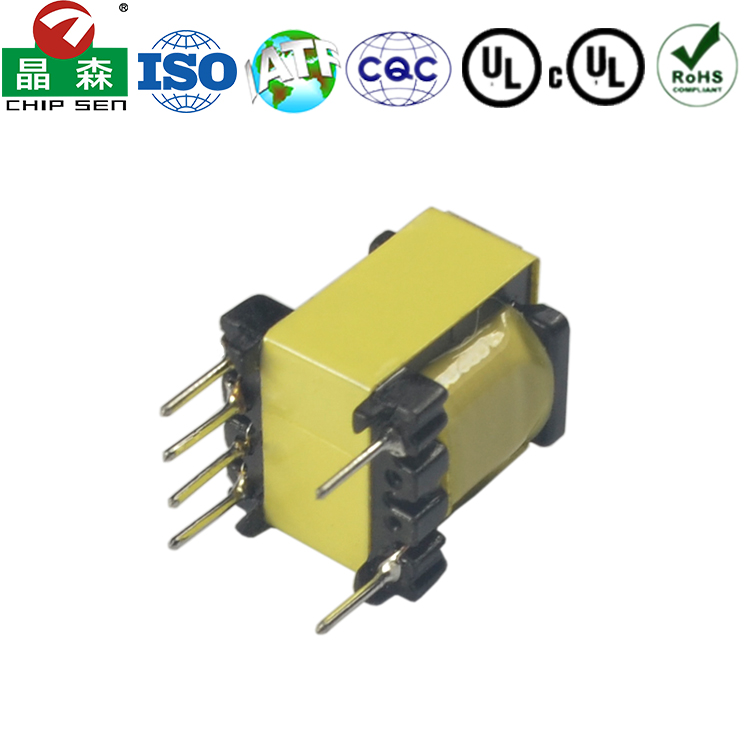

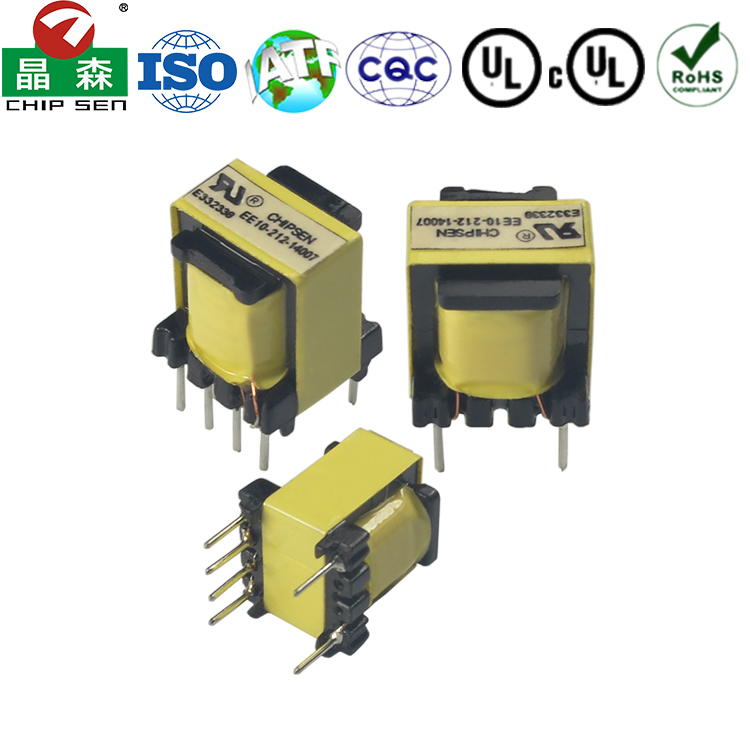

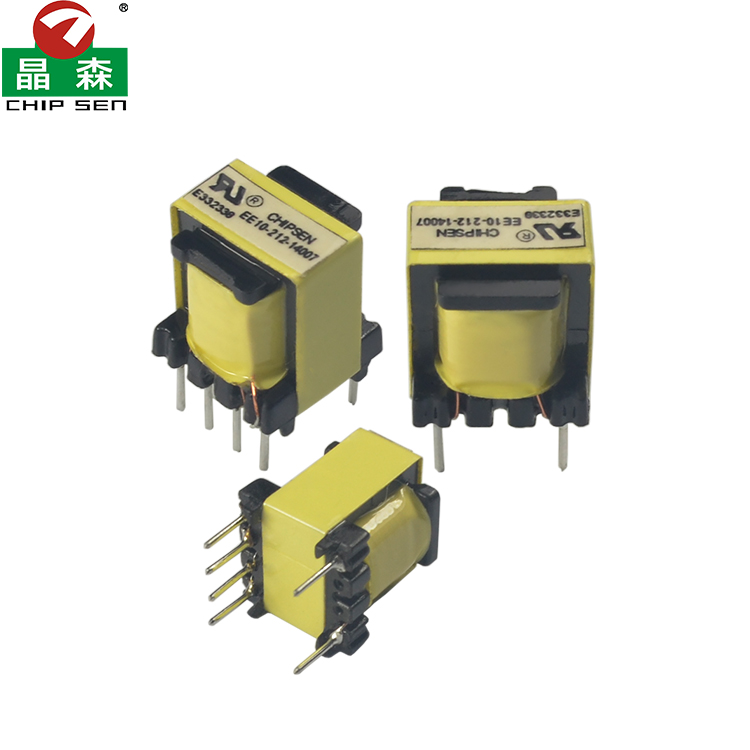

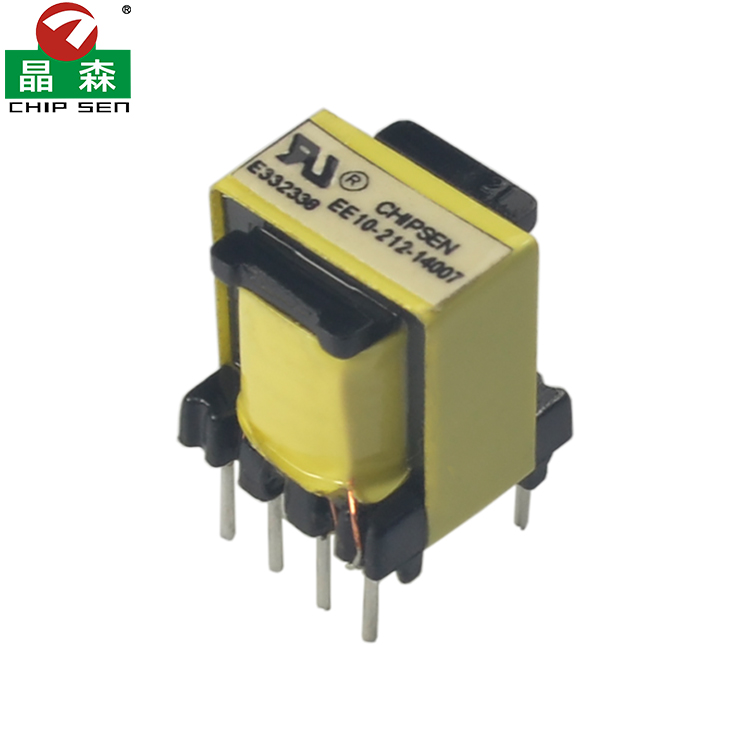

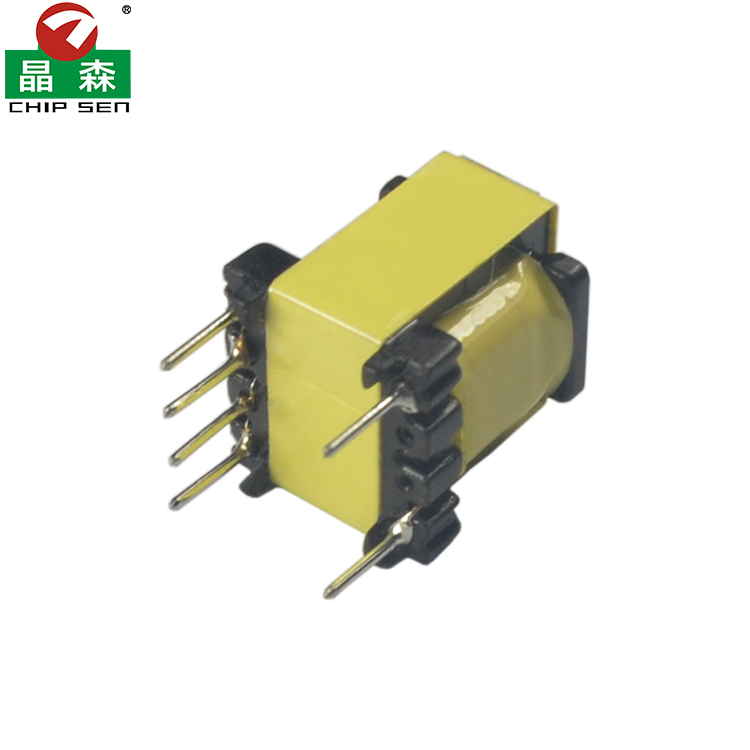

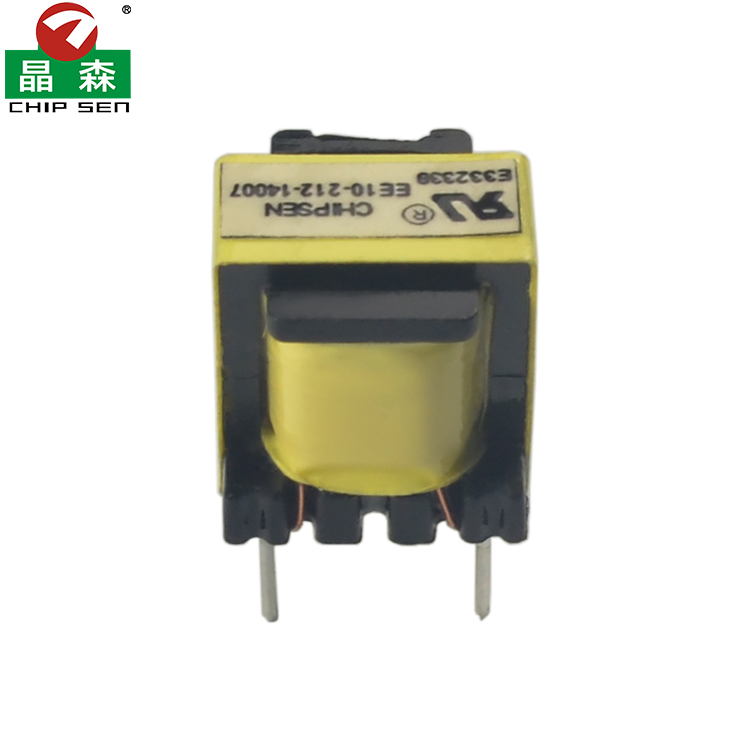

EE10 12V/24V/48V 15W隔离式开关电源变压器
产品分类：
EE系列高频变压器
功率：
3-15W
尺寸单位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
产品特性：
1. 小型化与轻量化： 10mm的尺寸使其非常适合高密度PCB布局，满足现代电子产品（如手机充电器、智能穿戴设备）对体积的苛刻要求。
2. 高频工作能力： 采用高频铁氧体磁芯材料（如PC40、PC44等），工作频率通常在几十kHz到几百kHz（常见范围100kHz - 500kHz），远高于工频变压器。高频化是实现小体积的关键。
3. 高功率密度： 在较小的体积内能传输数瓦的功率，效率较高。
4. 高电气隔离强度： 初次级绕组之间采用三重绝缘线或足够的胶带绝缘层，以满足安全规范（如UL、CE认证）要求的隔离耐压，通常可达1500VAC ~ 4000VAC（持续1分钟或60秒），有效防止高压击穿，保障人身安全。
5. 低漏感： 良好的绕组工艺可以控制漏感在较低水平，这对于提高电源转换效率（尤其是在反激拓扑中）、降低开关管应力至关重要。
6. 良好的热性能： E型磁芯结构提供了较大的表面积，有利于散热。同时，高频铁氧体磁芯在高频下的损耗较低。
7. SMT工艺兼容性： 4+2Pin的引脚结构非常适合自动化表面贴装生产，提高生产效率和质量一致性。
产品用途：
广泛应用于AC-DC电源适配器充电器、DC-DC电源隔离模块、大功率变频器服务器电源、小功率POE（以太网供电）设备、智能电表、小家电控制板等。
