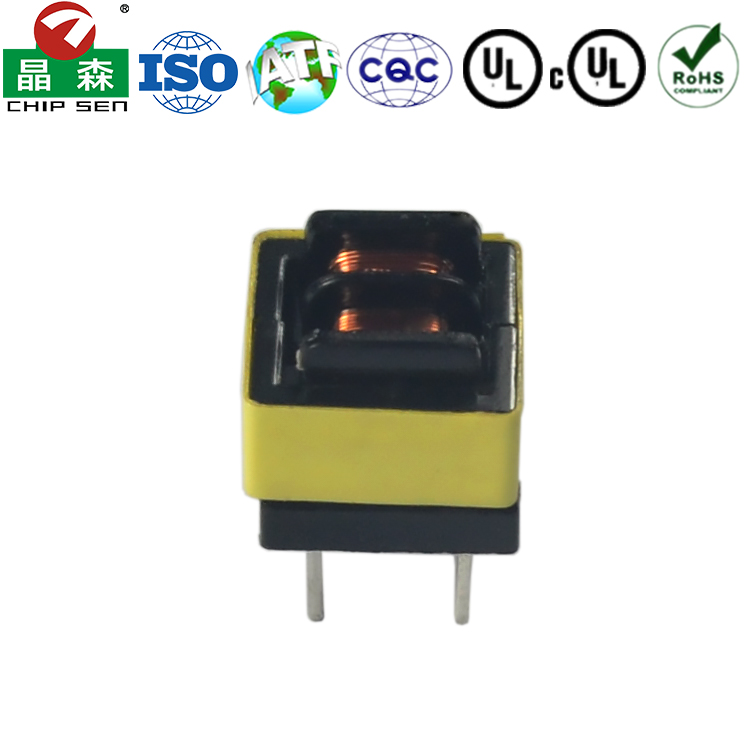

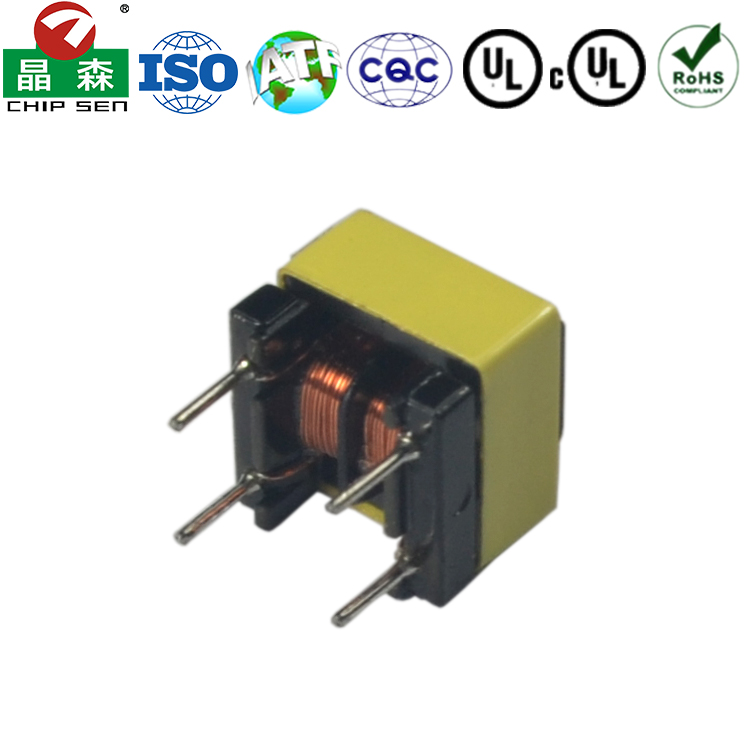

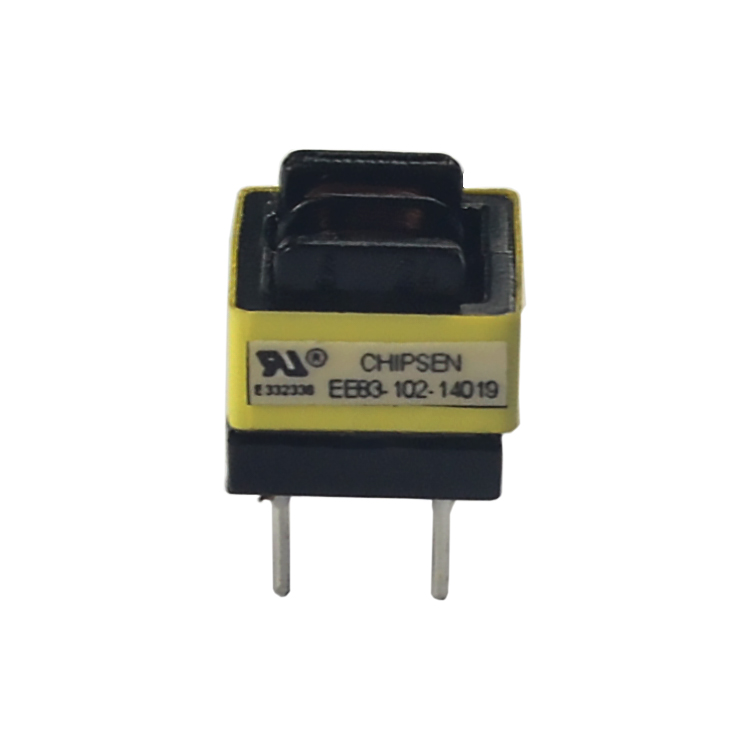

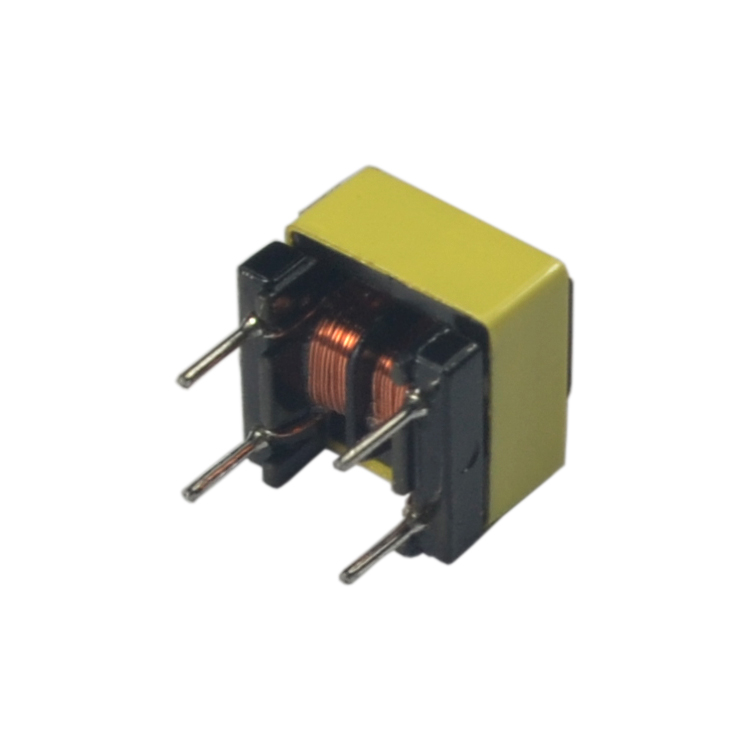

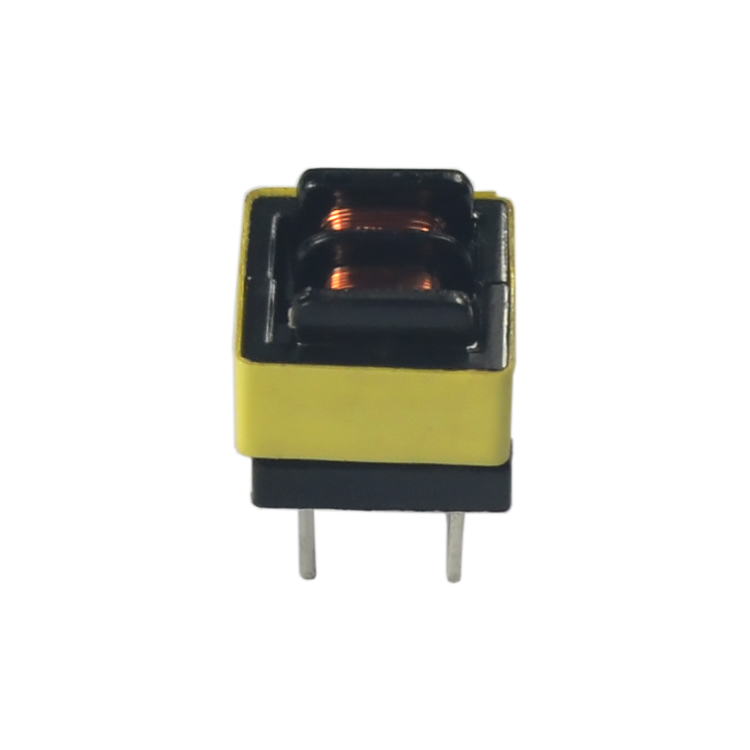

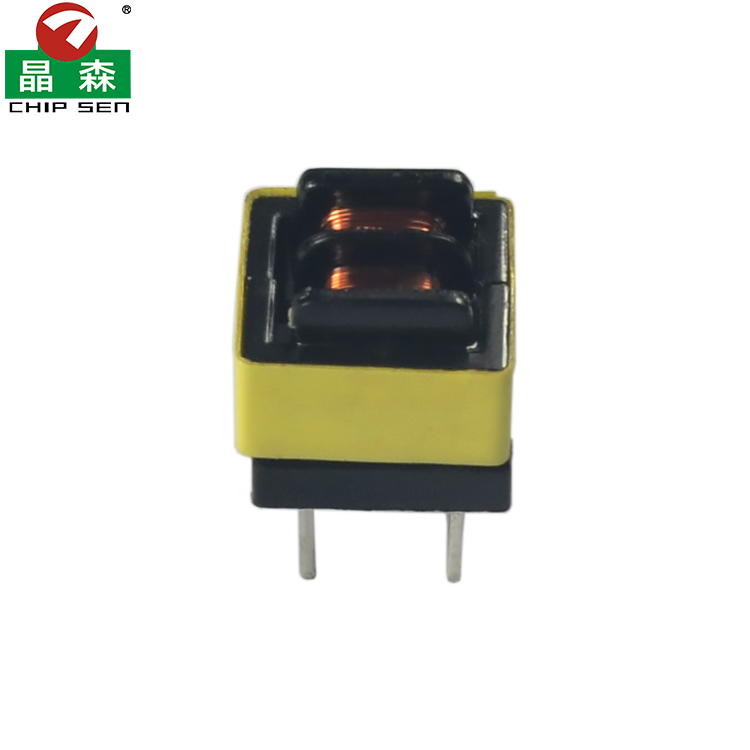

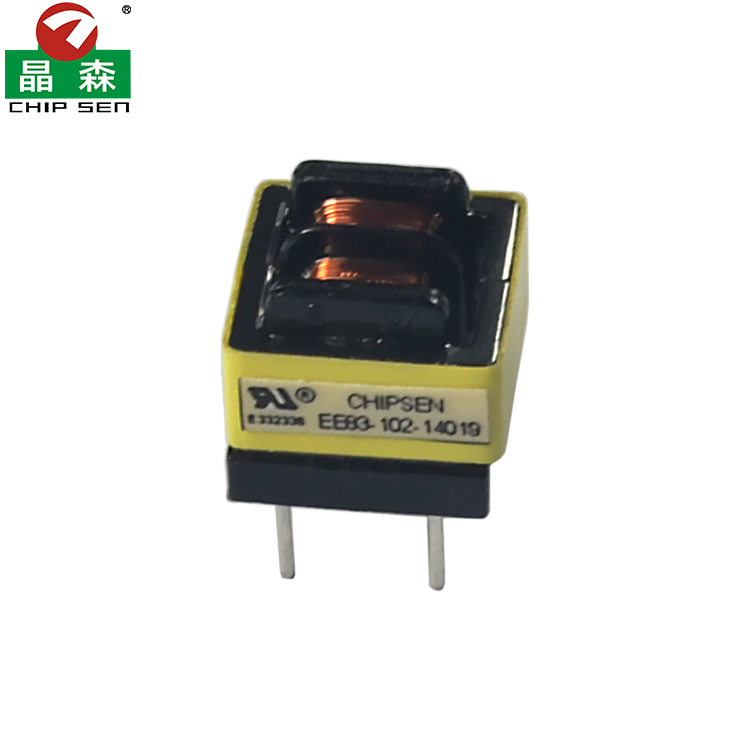

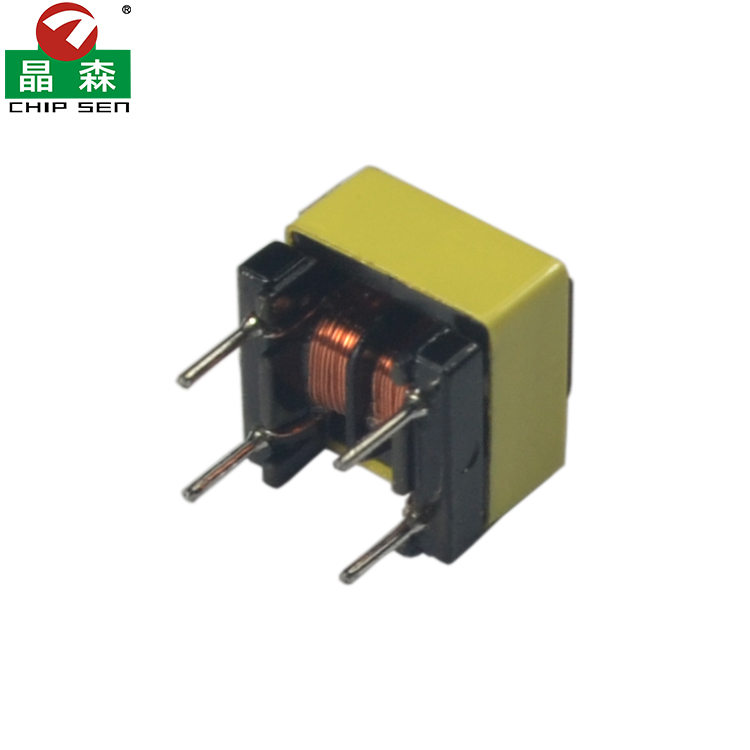

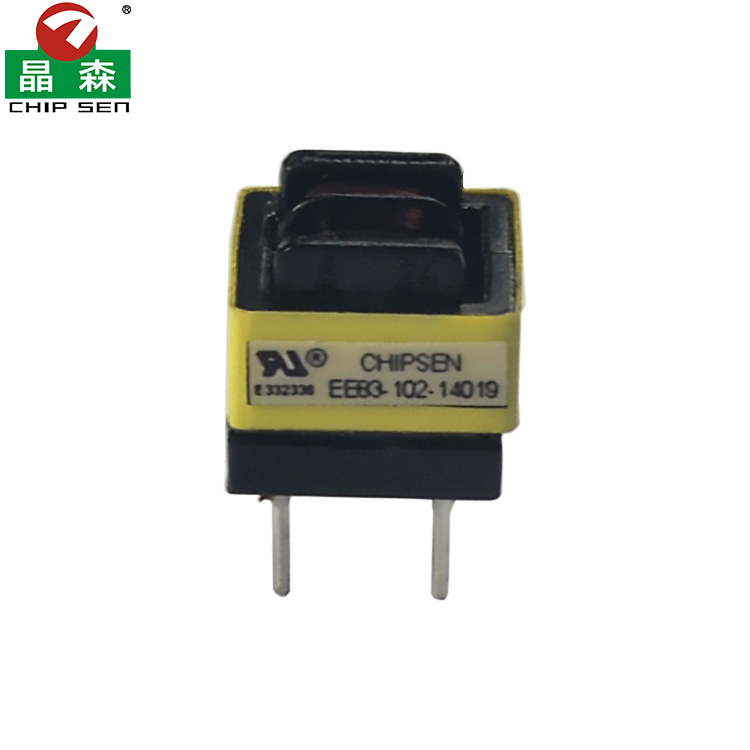

EE8.3 2+2Pin微型高频变压器
产品分类：
EE系列高频变压器
功率：
0.1-3W
尺寸单位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
产品特性：
1. 超小型化尺寸： 是其最显著的特征。典型尺寸约为8.3mm（长）x 8.0mm（宽）x 高度视厂家而定（通常3-5mm）。非常适合高度集成的现代电子产品。
2. 高工作频率： 设计工作在200kHz至1MHz甚至更高的频率下。高频允许使用更小的磁芯和更少的匝数来传输能量。
3. 低额定功率： 受限于物理尺寸，其功率处理能力很小，通常在 0.1W 到 3W 之间，绝大多数应用在1W以下。
4. 2+2引脚结构： 这表示它有4个引脚，通常意味着内部有两个独立的绕组（例如1个初级绕组 + 1个次级绕组）。
5. 低电感值和低饱和电流： 由于匝数少，其初级电感量通常在1μH到10μH的范围内。饱和电流也较低，通常在几百mA到2A之间，这意味着它只能处理较小的电流。
6. 良好的磁屏蔽： 许多EE8.3磁芯由镍锌（NiZn）铁氧体材料制成，这种材料在高频下损耗低，并且具有较高的电阻率，能有效减少涡流损耗和电磁干扰（EMI）。
产品用途：
1. 便携式/可穿戴设备电源管理：
· 智能手表/手环： 用于内部DC-DC转换，为不同电压的芯片供电。
· 蓝牙耳机/TWS耳机充电盒： 在充电盒中用于将电池电压升压至5V为耳机充电，或升降压为内部电路供电。
· 电子标签、智能卡片。
2. 物联网设备与微型传感器模块：
· 为各种IoT传感器节点、模块提供隔离或非隔离的电源转换。
3. 通信与网络设备：
· 网络接口模块： 用于信号隔离和耦合，例如在以太网PHY电路中（虽然更高速的以太网常用其他方案，但在一些特定场合仍有使用）。
· ADSL/VDSL调制解调器： 用于信号传输和隔离。
4. 精密仪器与隔离电路：
· 在需要电气隔离但空间有限的场合，为运算放大器提供隔离的正负电源。
· 数据采集系统中的隔离DC-DC电源。
