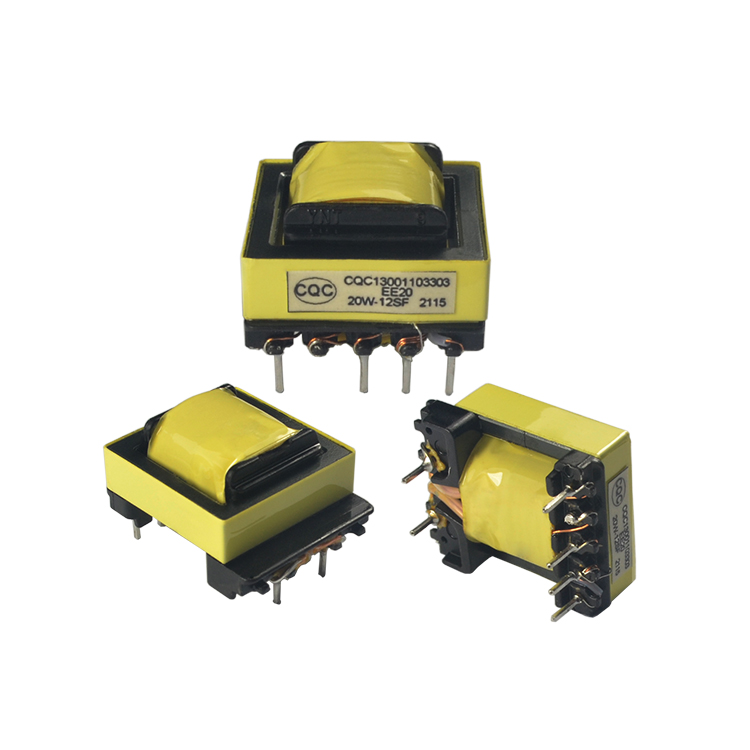

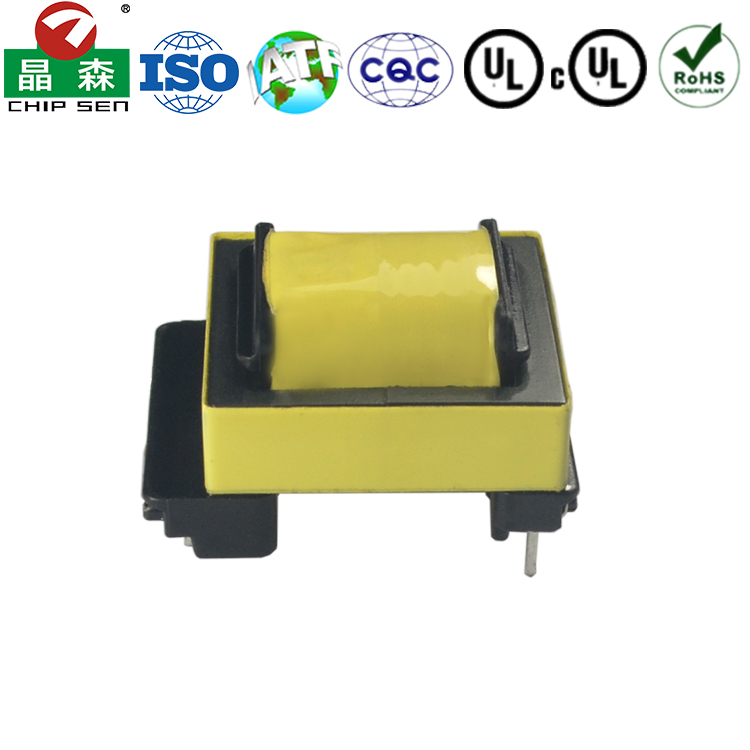

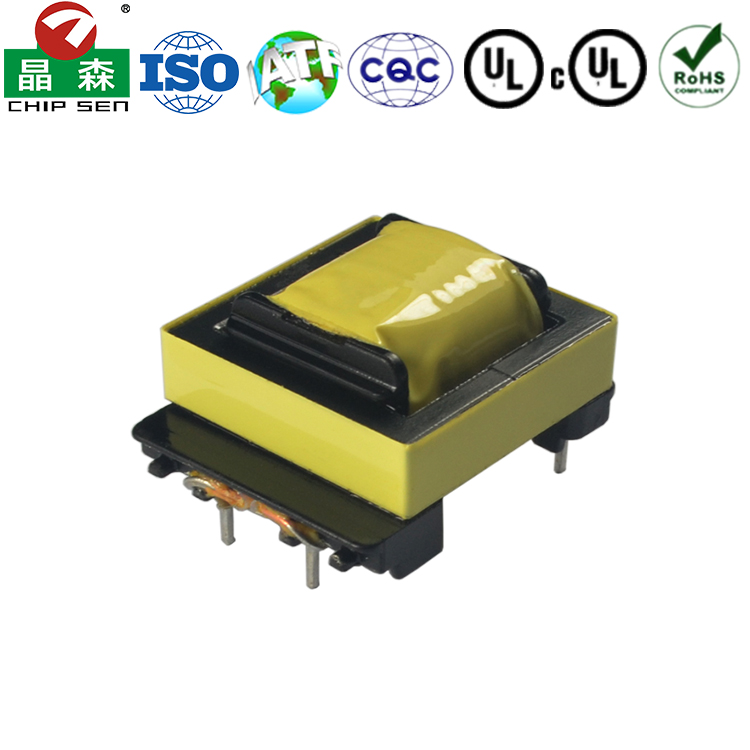

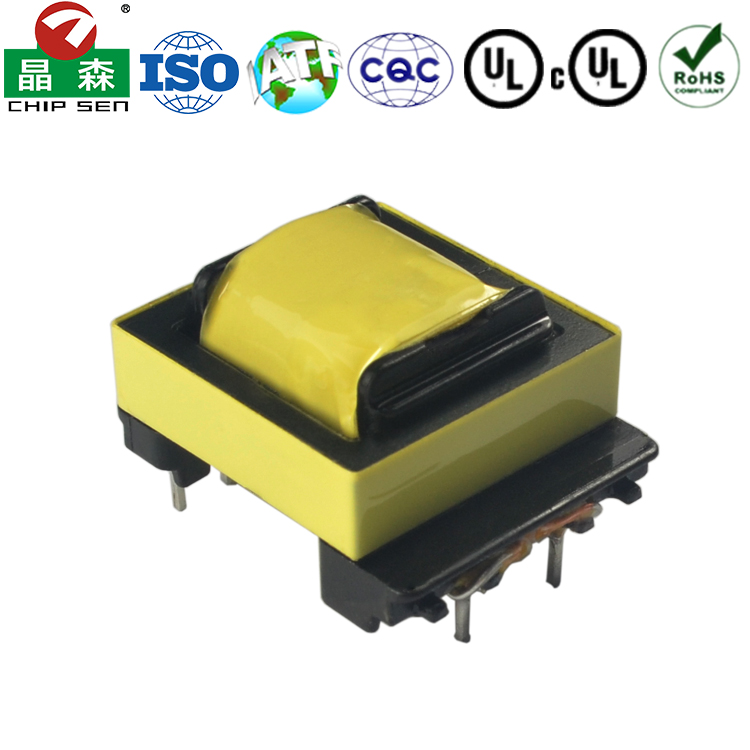

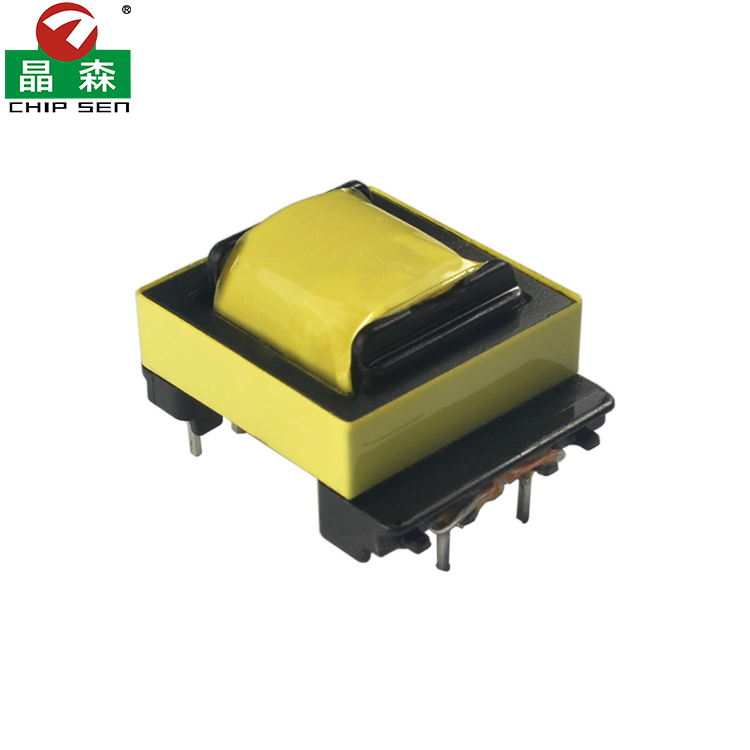

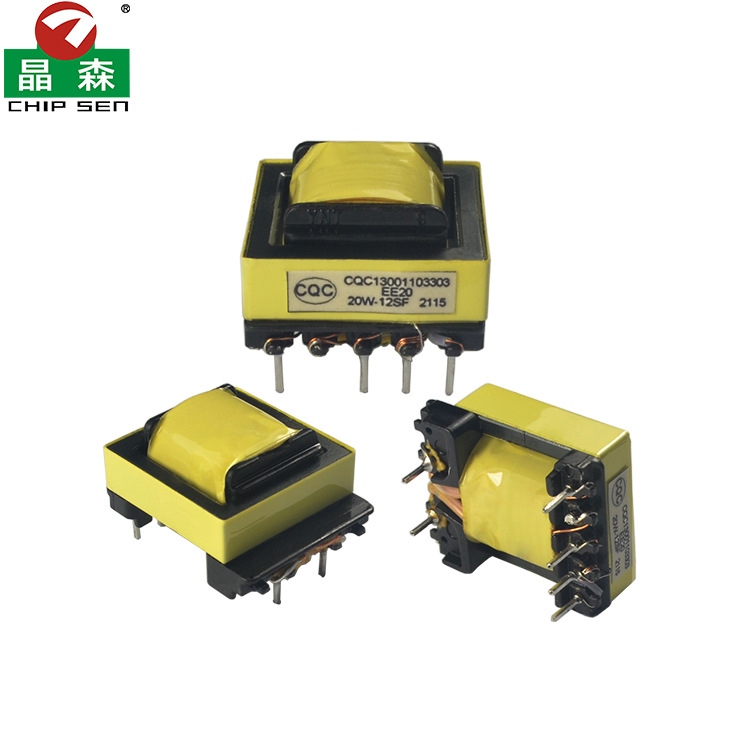

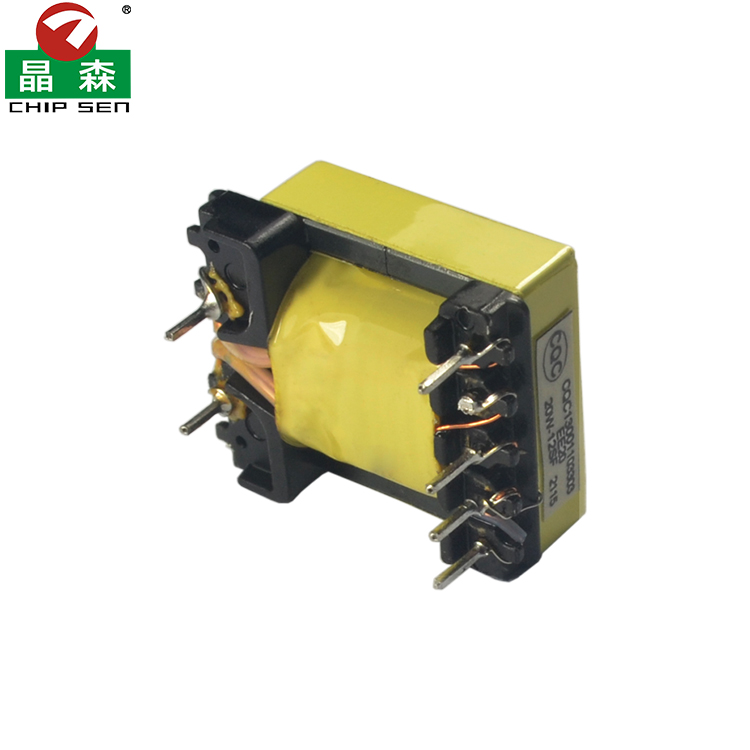

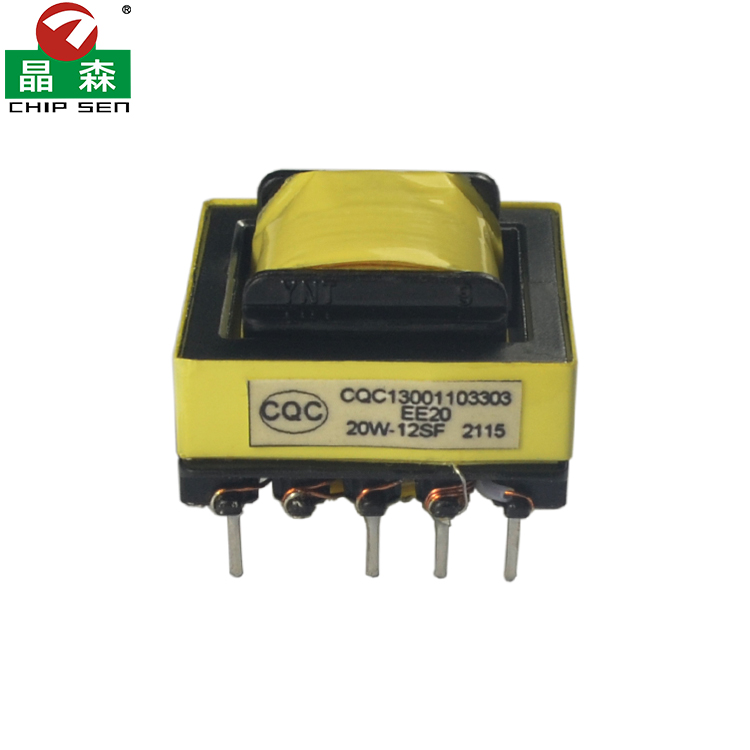

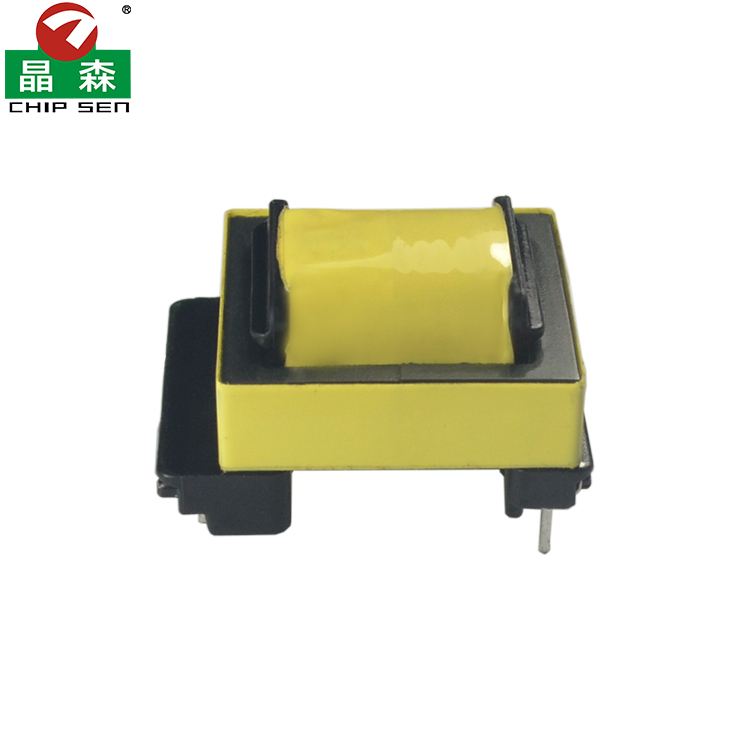

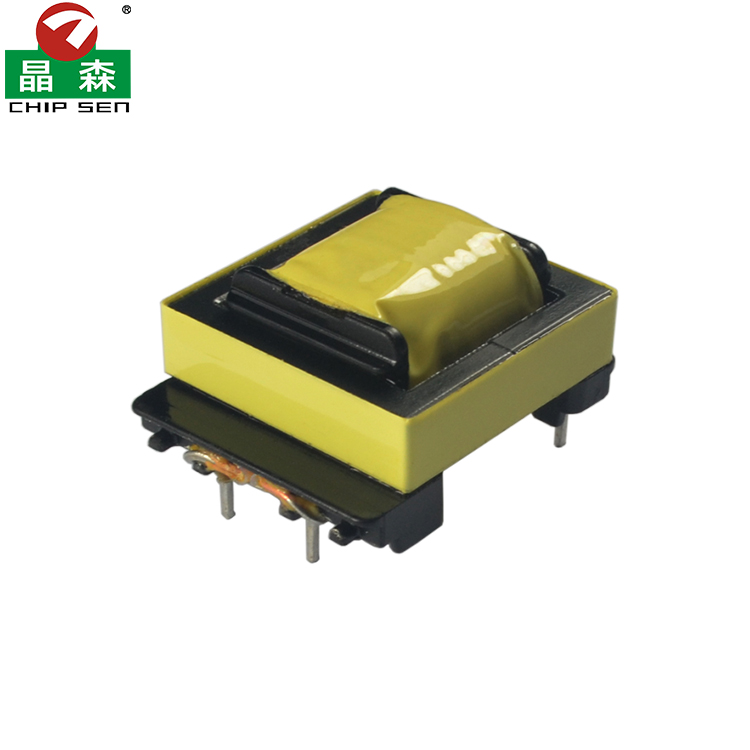

EE19 2+4Pin反激式AC/DC开关电源变压器
产品分类：
EE系列高频变压器
功率：
10-25W
尺寸单位（mm）：

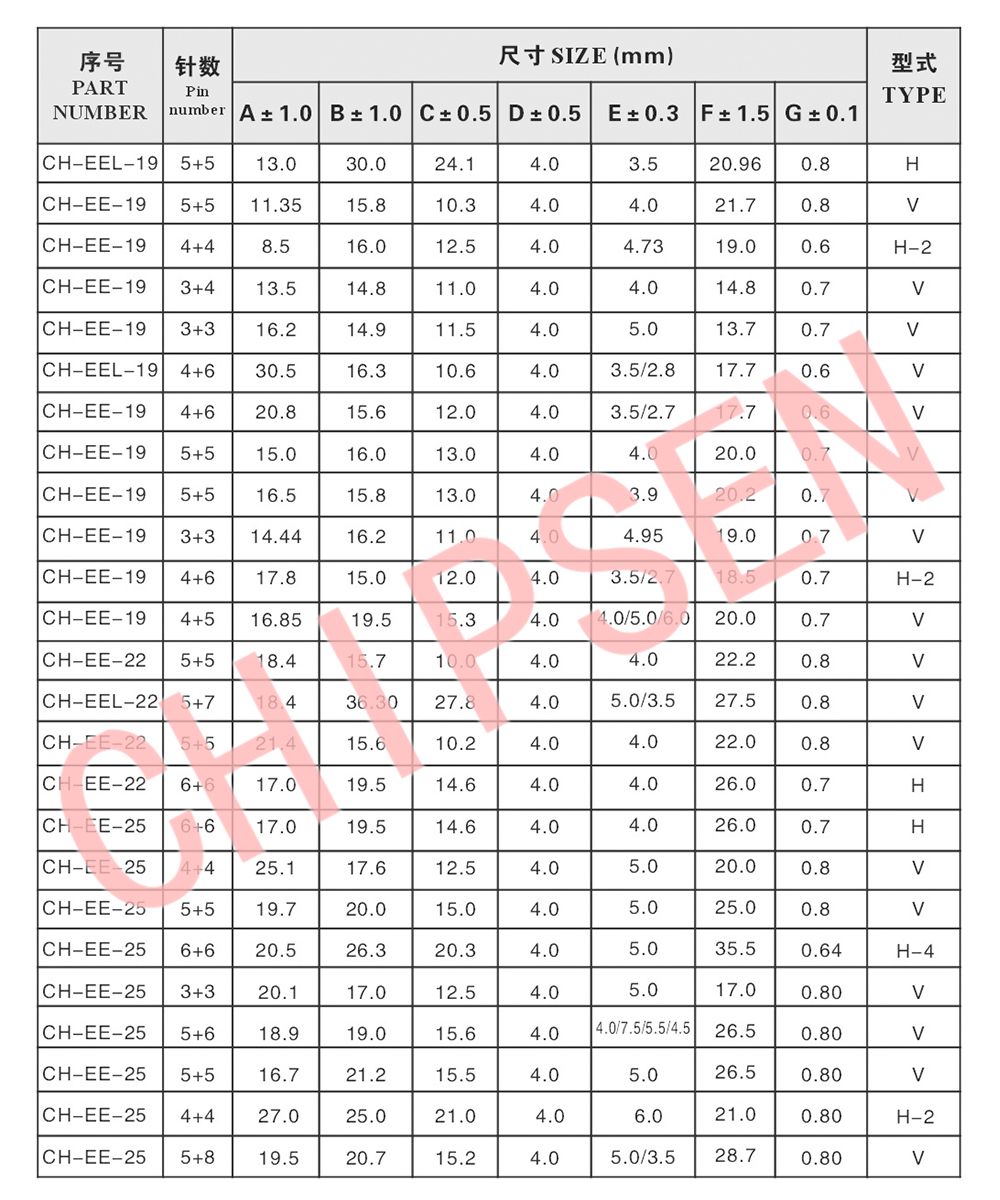

EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
产品特性：
紧凑尺寸：EE19磁芯（如EE19/8/5等）尺寸小巧，通常长度和宽度在20mm左右，高度约15mm，非常适合高密度电路板设计和追求小型化的终端产品。
2+4pin 引脚设计：这是其标志性特征。
2pin侧 (初级/Primary)：通常包含主级绕组和辅助绕组。辅助绕组用于给电源管理IC提供工作电压（Vcc），实现自供电。
4pin侧 (次级/Secondary)：通常采用中心抽头结构或双线并绕引出。这种设计便于使用全波整流或并联增流，能有效提高电源的转换效率、降低次级侧的发热量，并改善输出纹波性能。
高隔离性：初级和次级绕组之间通常有挡墙（Bobbin）和绝缘胶带进行物理隔离，确保满足安规要求的加强绝缘。
产品用途：
广泛应用于手机/路由器/蓝牙耳机充电器、小功率电源适配器、智能家电的辅助电源、LED驱动电源。
