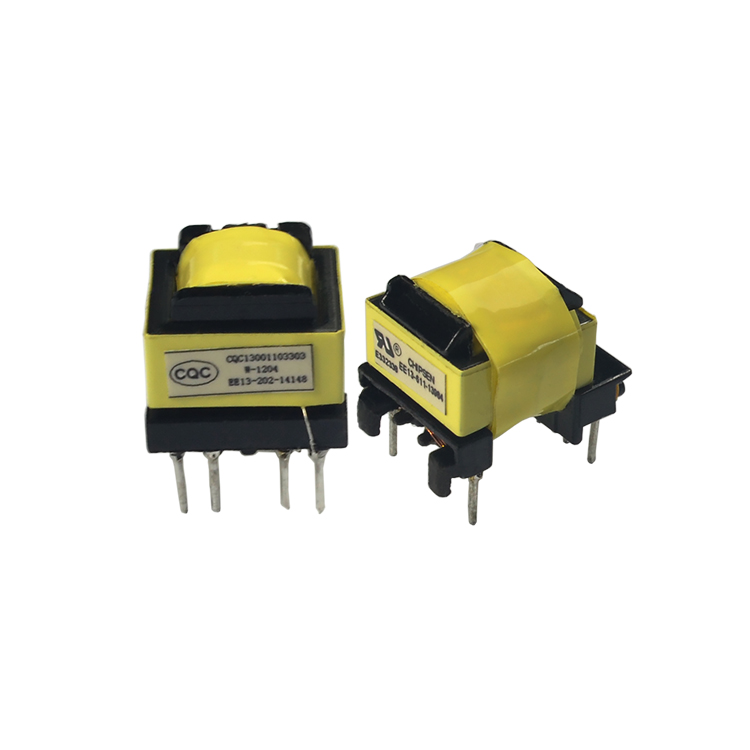

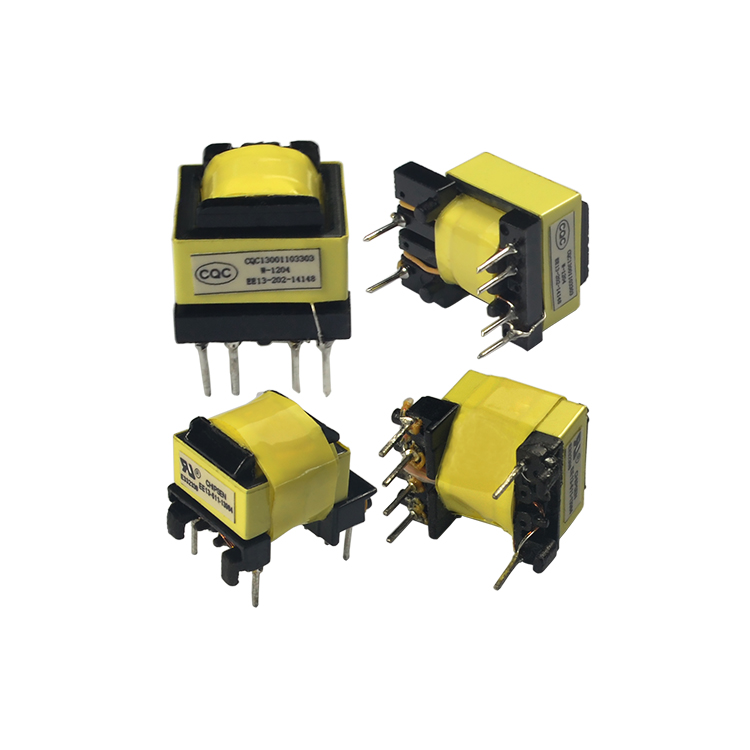

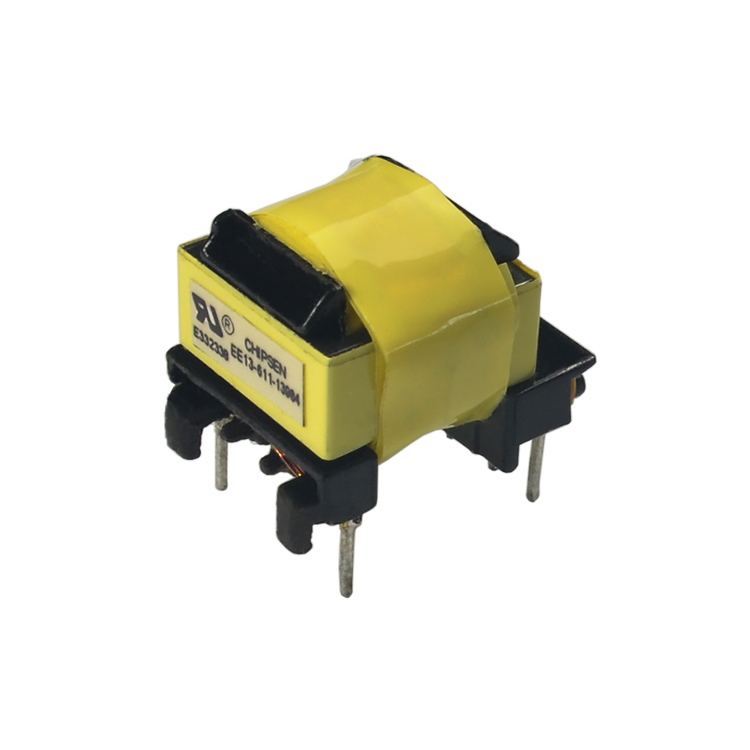

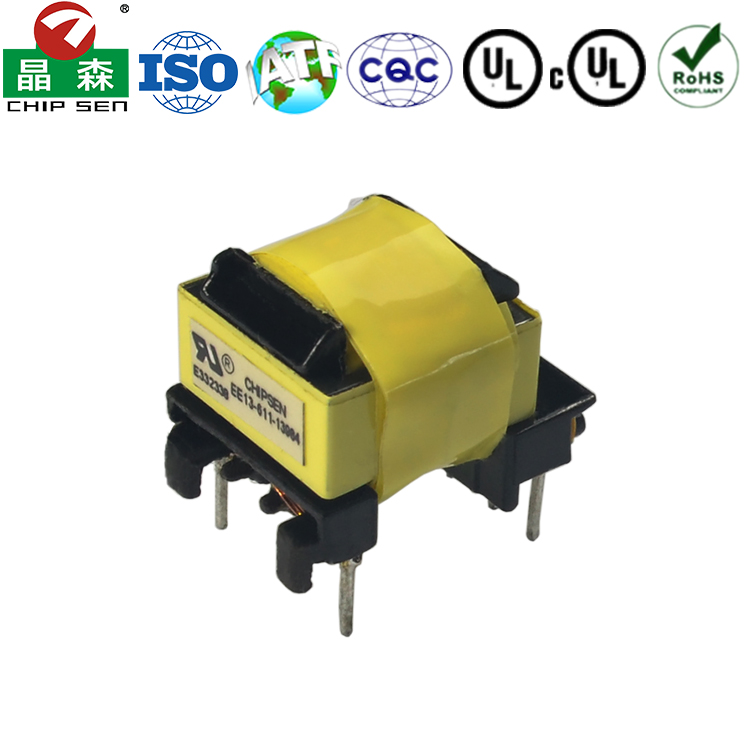

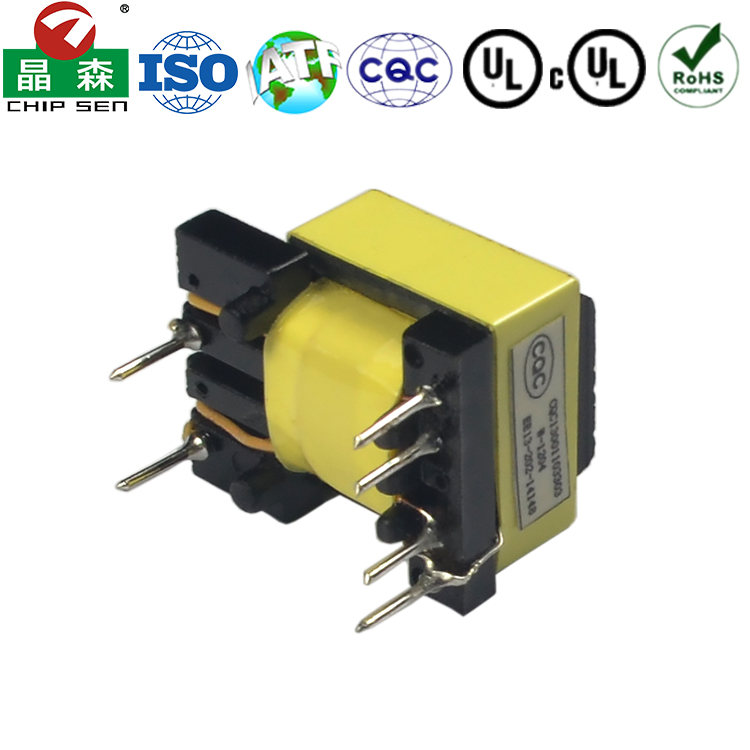

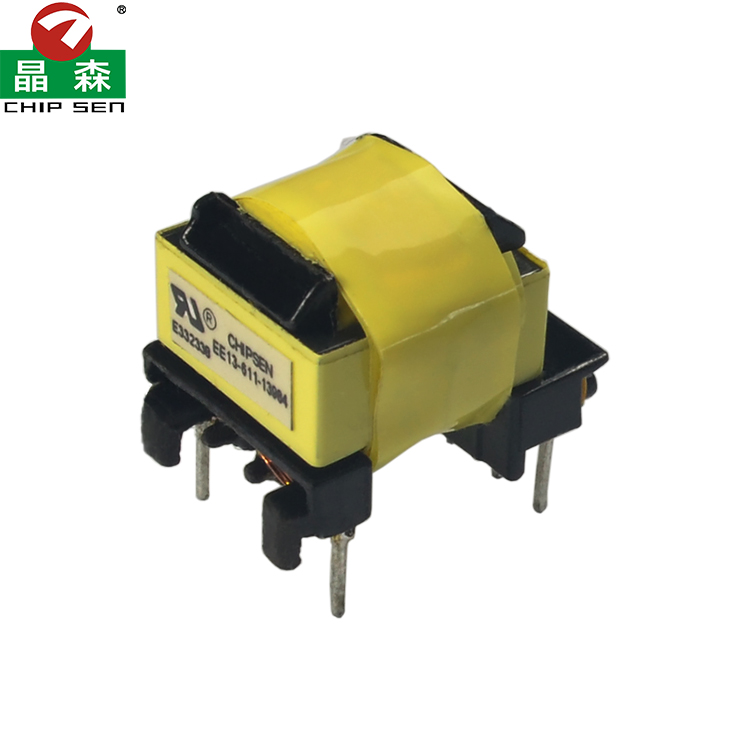

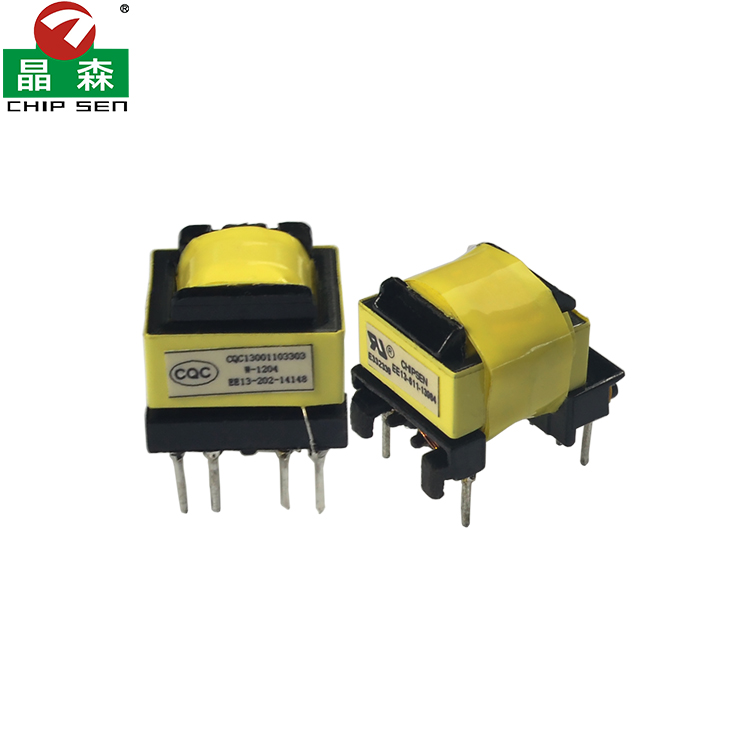

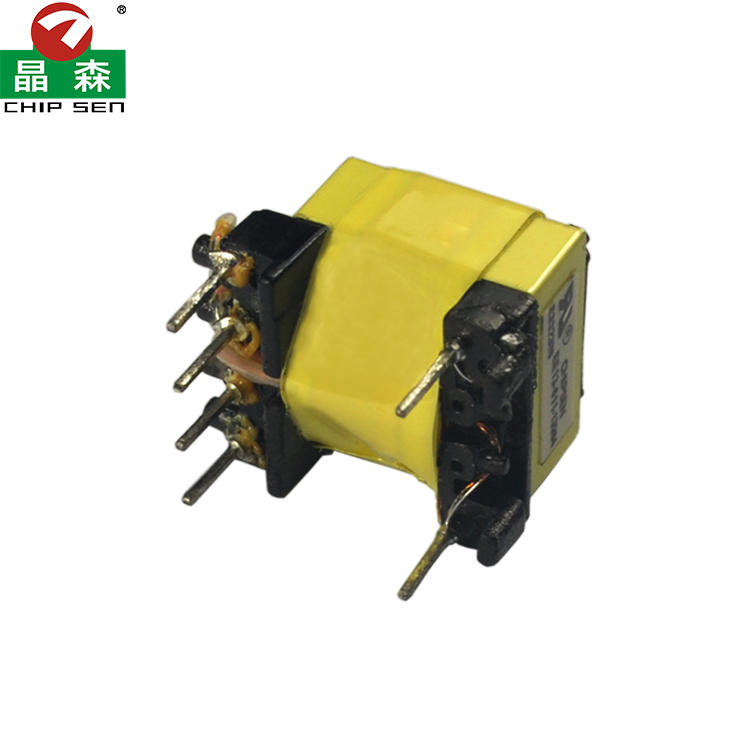

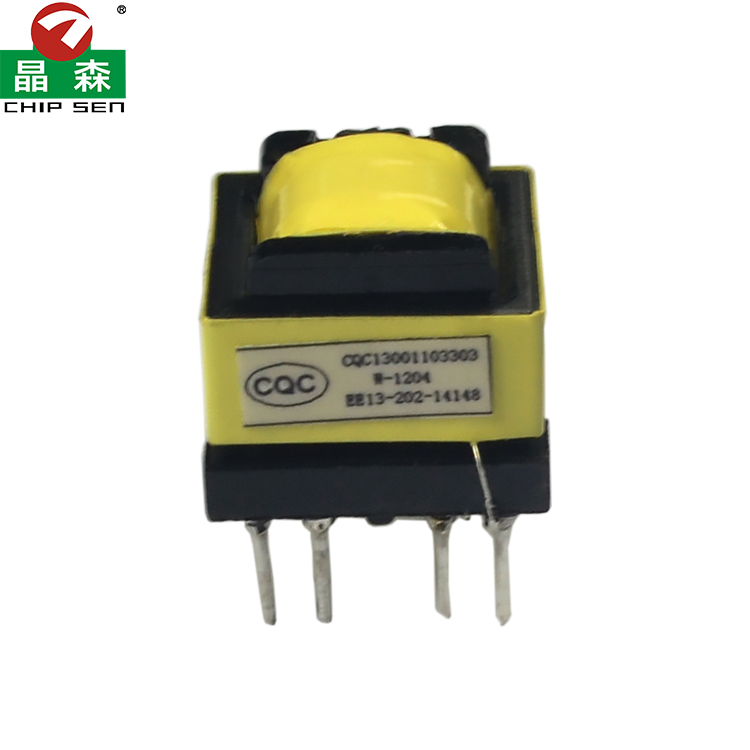

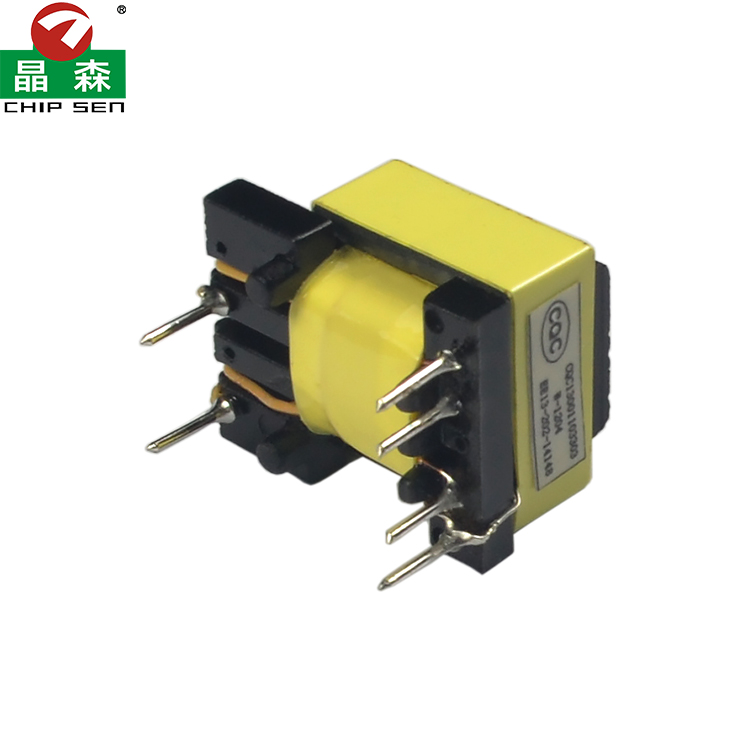

EE13 2+4Pin 12V 10W 智能家居开关电源变压器
产品分类：
EE系列高频变压器
功率：
3-15W

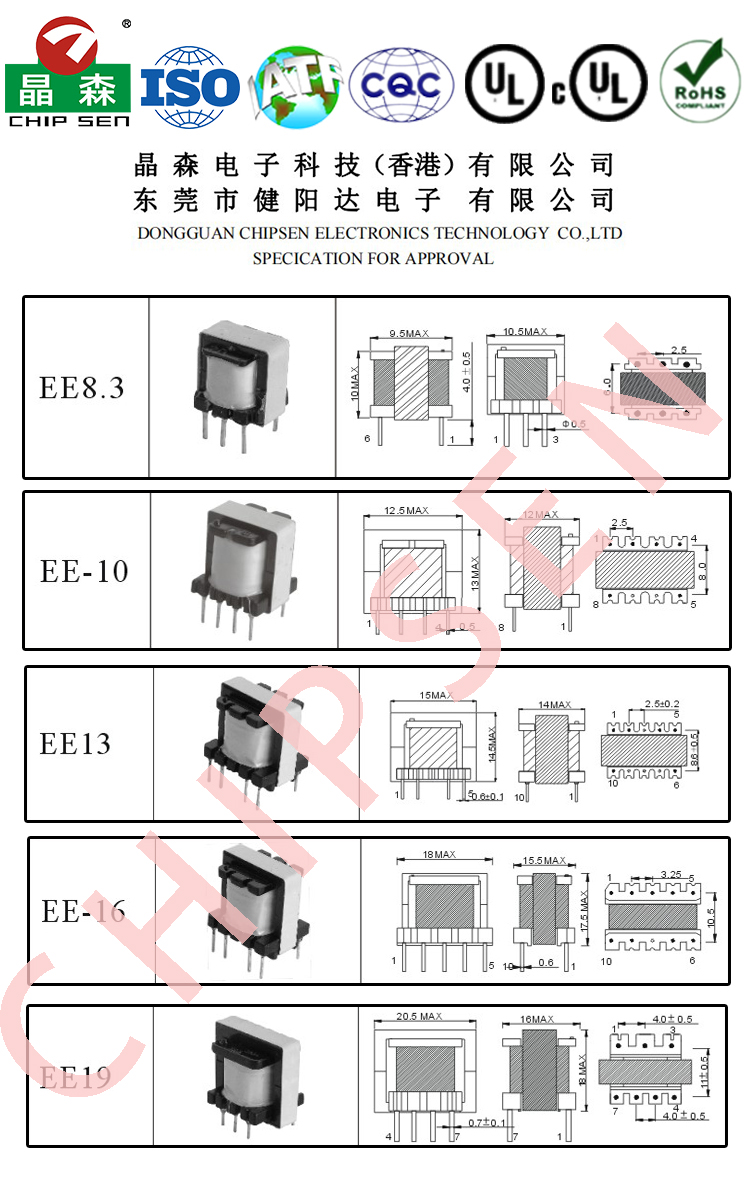

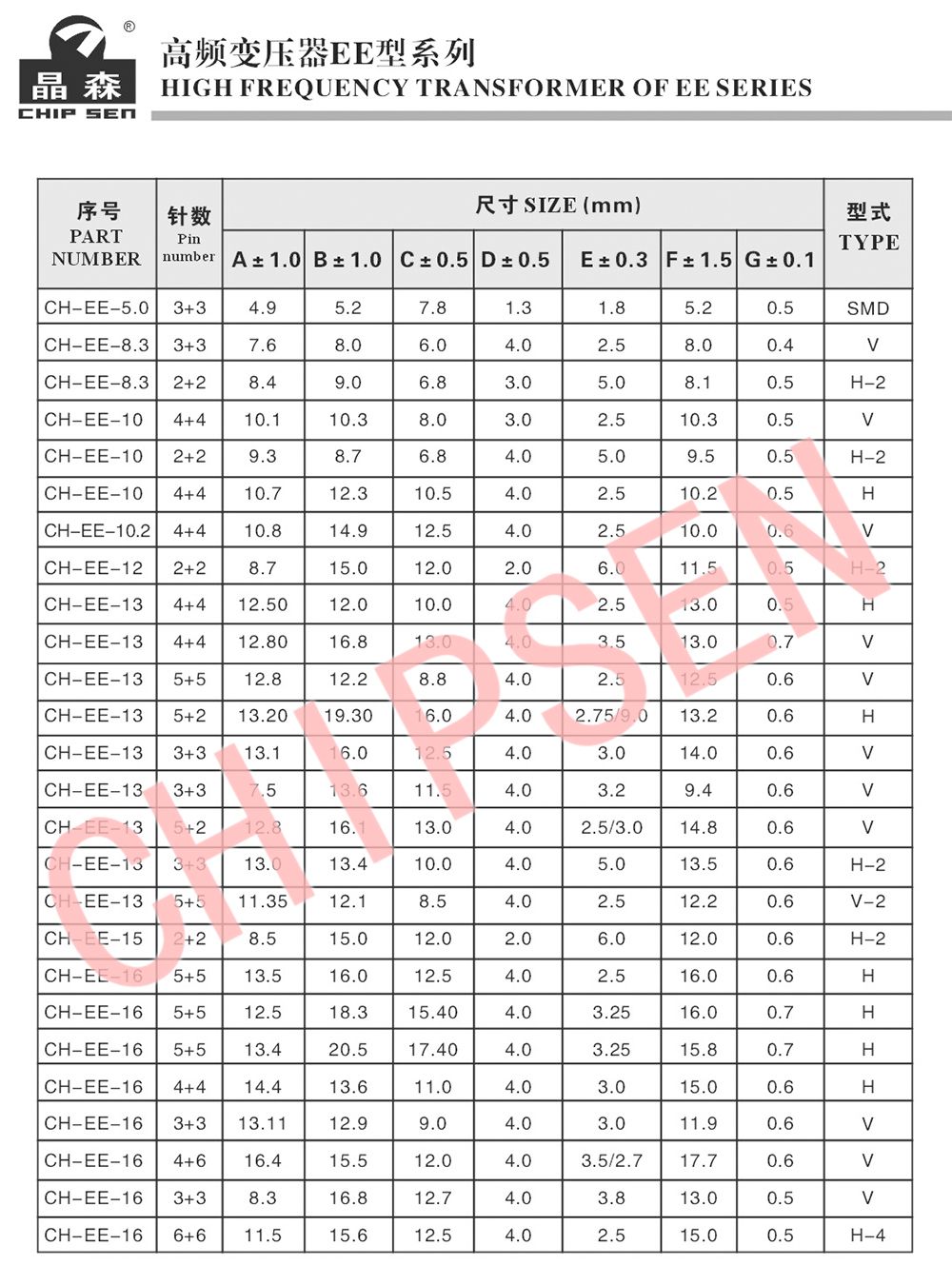

尺寸单位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
产品特性：
1. 高频特性优异：采用铁氧体磁芯（Ferrite Core），高频损耗低，能在几十kHz到几百kHz的频率下高效工作，这是与传统硅钢片工频变压器的本质区别。
2. 高功率密度：由于工作频率高，在同等功率下，其体积和重量远小于工频变压器，实现了小型化、轻量化。
3. 高效率：设计良好的EE13变压器效率通常可达80%-88%（对于3-10W的应用），减少了能源浪费和发热。
4. 良好的电气隔离：初级和次级绕组之间具有良好的绝缘，能承受AC 3000V/min或更高的耐压测试，保障人身和设备安全，满足安规要求（如UL, CE）。

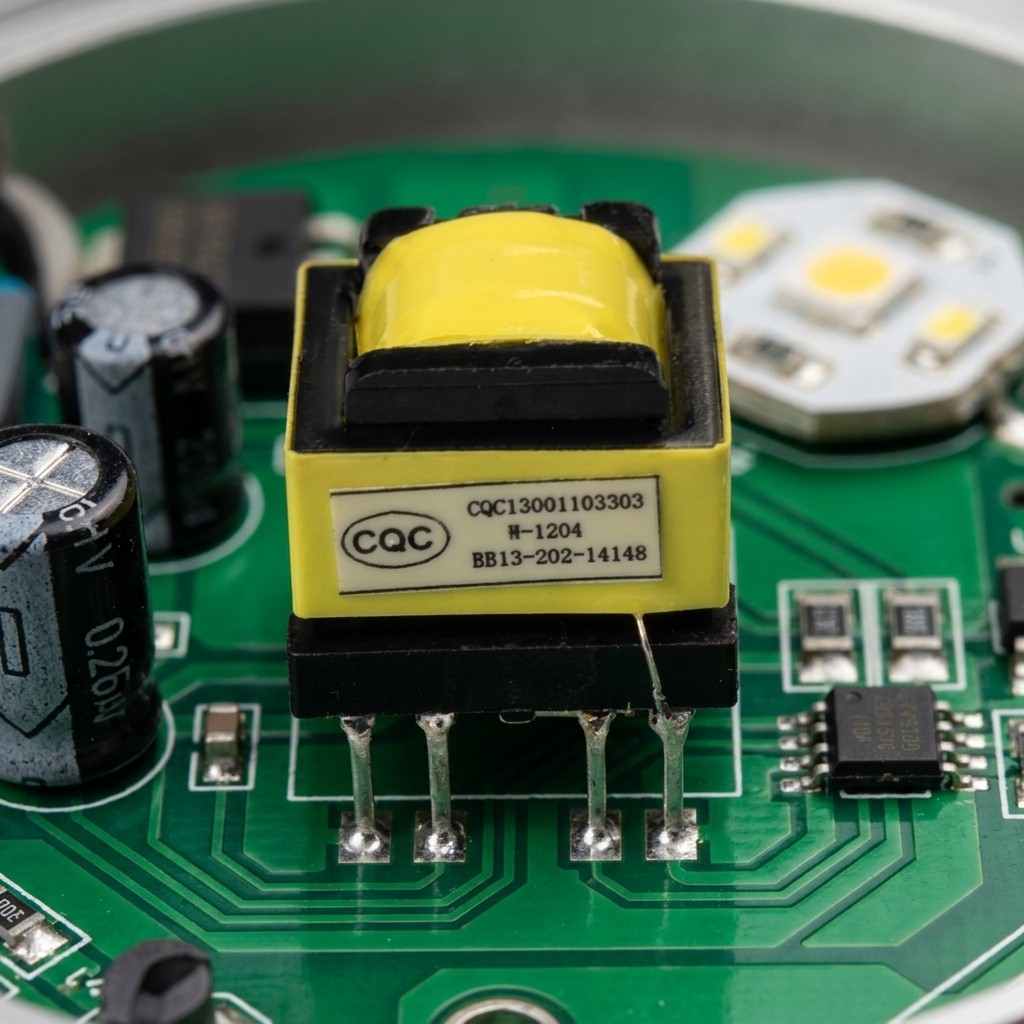

5. 结构稳定：“卧式（Horizontal）”结构使其能稳固地平贴安装在PCB上，抗振动性好，利于自动化SMT贴片或波峰焊。
6. 设计灵活：“2+4 pins”结构提供了灵活的绕组配置可能性（如单路或双路输出），可根据客户规格书（Spec）进行定制。
7. 成本低廉：EE13是标准磁芯尺寸，生产工艺成熟，实现了规模化、低成本制造。
产品用途：
1、充电器/适配器：
手机/平板充电器：5V/1A, 5V/2A (5W-10W) 的经典应用。
智能家居设备电源：如路由器、智能音箱、机顶盒的12V/0.5A-1A电源。
小家电电源：电动牙刷、剃须刀、台灯等的内置电源。
2. 辅助电源（Auxiliary Power）：
在大型电器（如洗衣机、空调、工业控制器）中，为内部的MCU（单片机）、显示面板和控制电路提供隔离的低压电源（如5V或12V）。
3. 隔离与电压转换：
在DC-DC转换器中，实现电气隔离和电压变换，例如将24V工业电压转换为5V逻辑电压。
4. LED驱动：
用于小功率LED灯具的隔离式驱动电源。
咨询我们：
86-769-89308858
