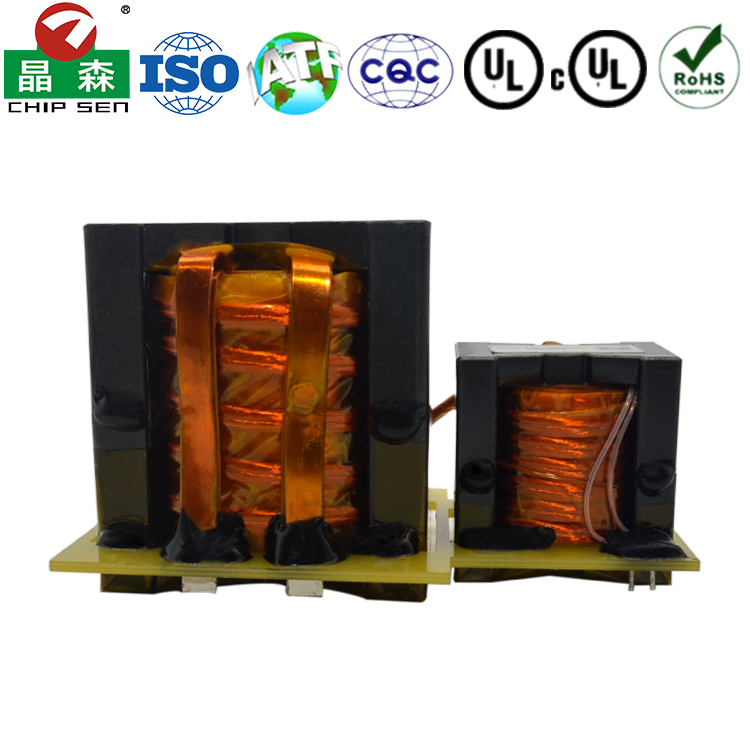

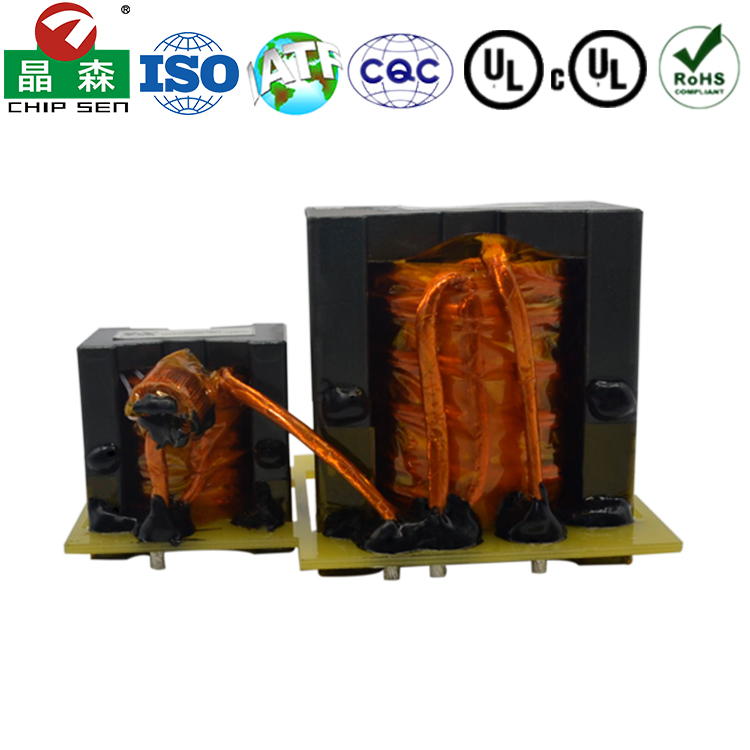

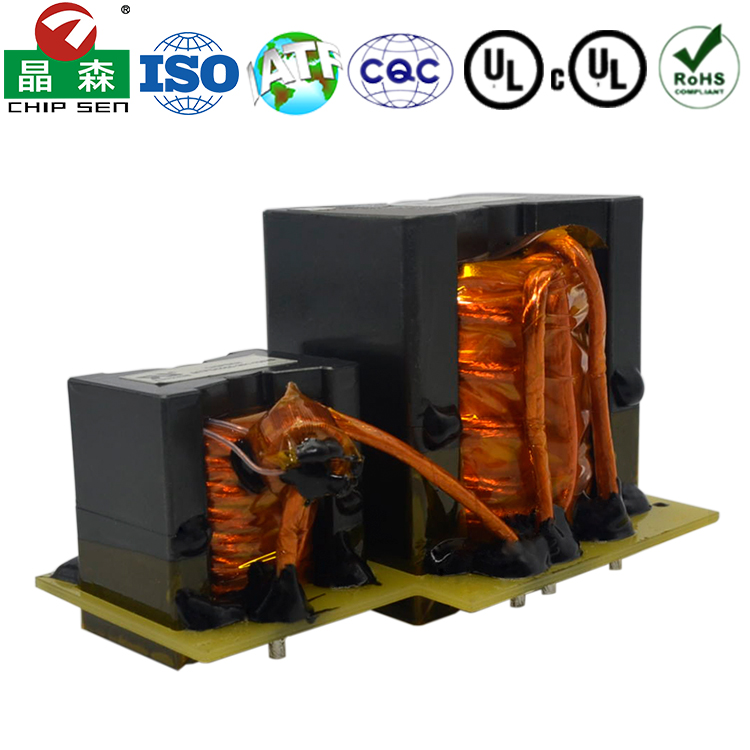

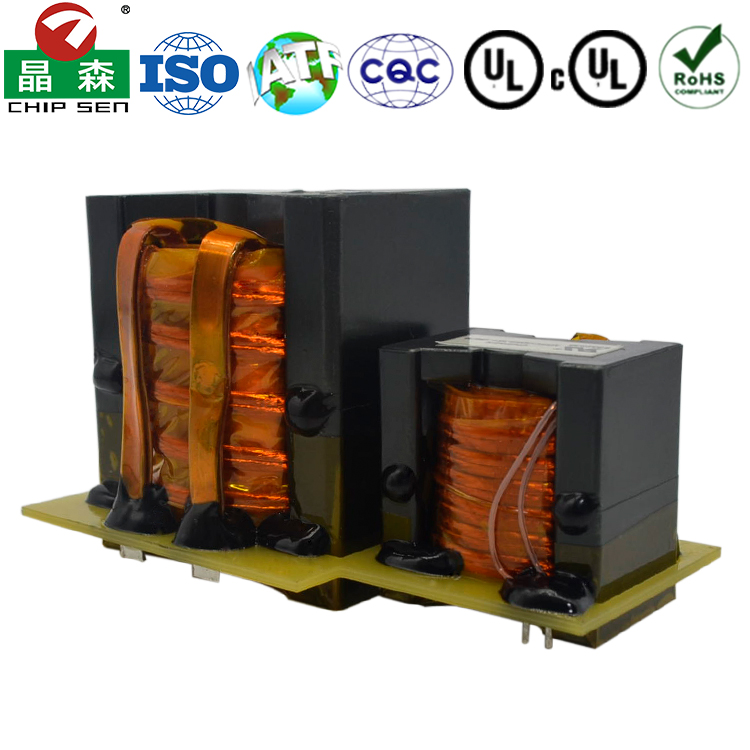

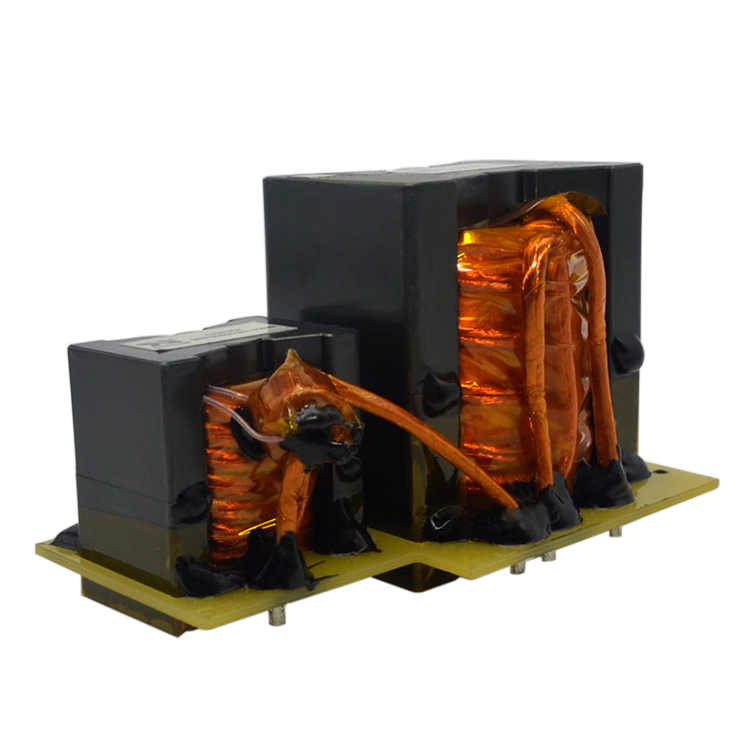

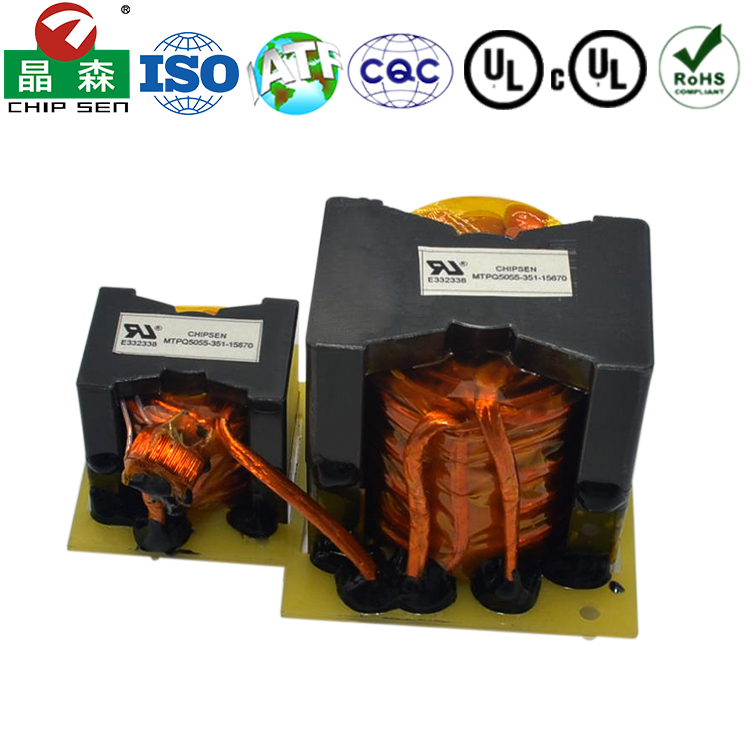

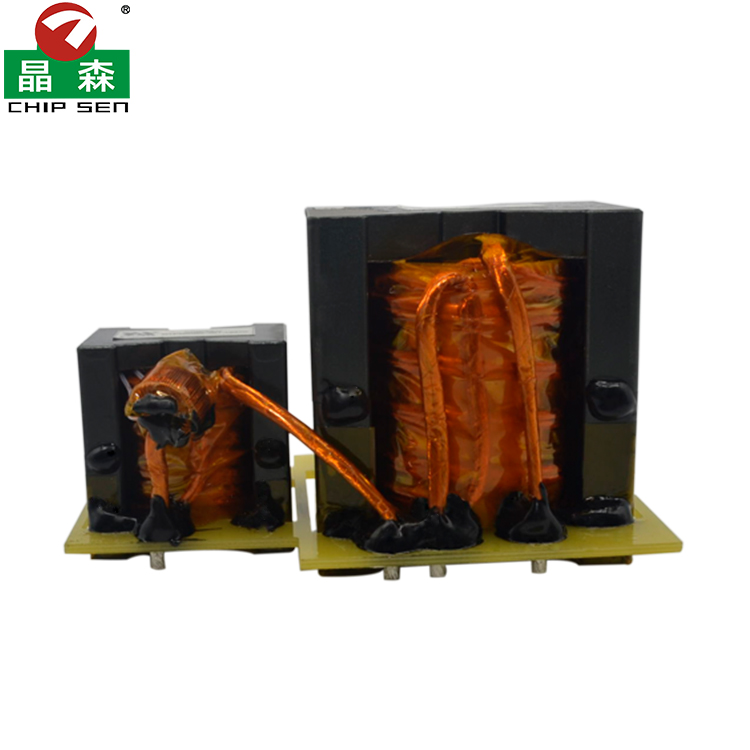

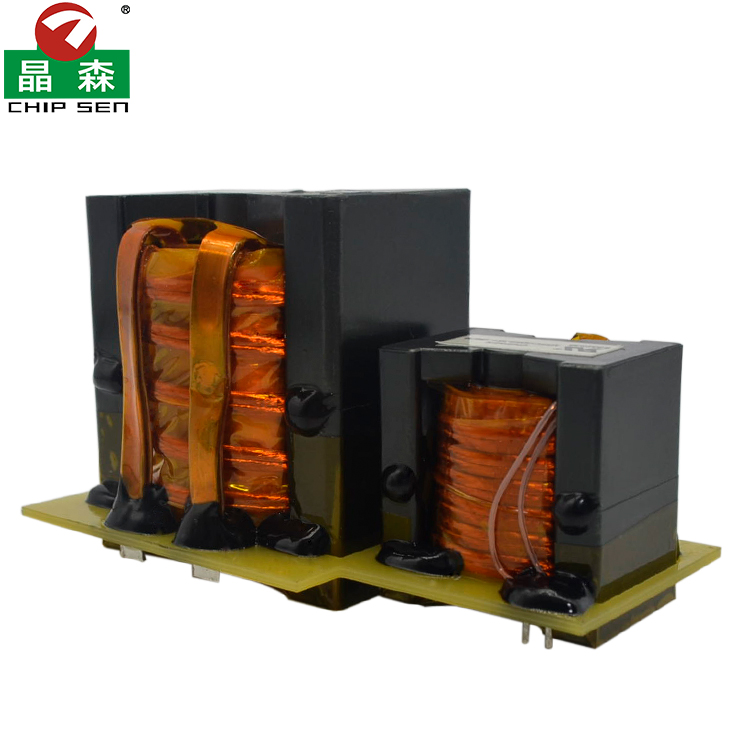

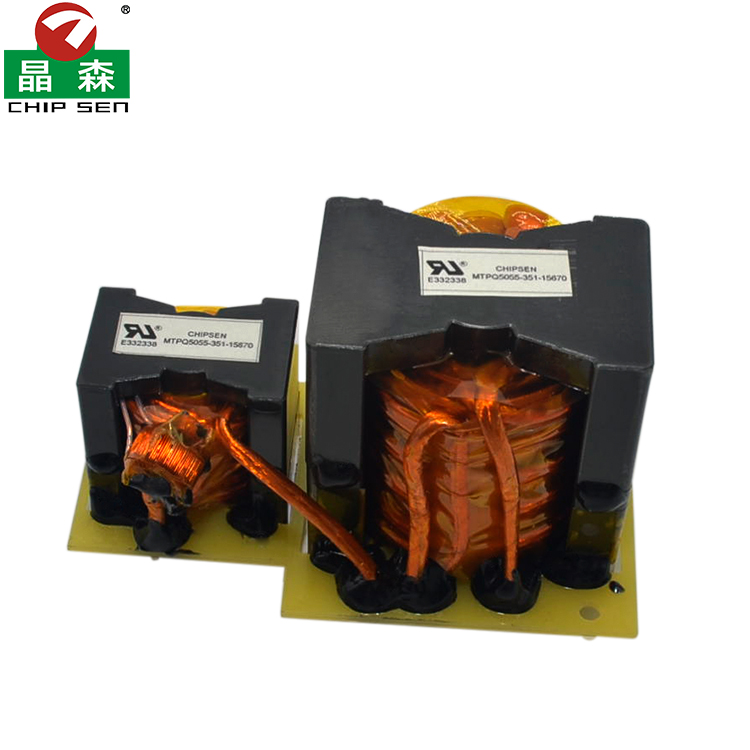

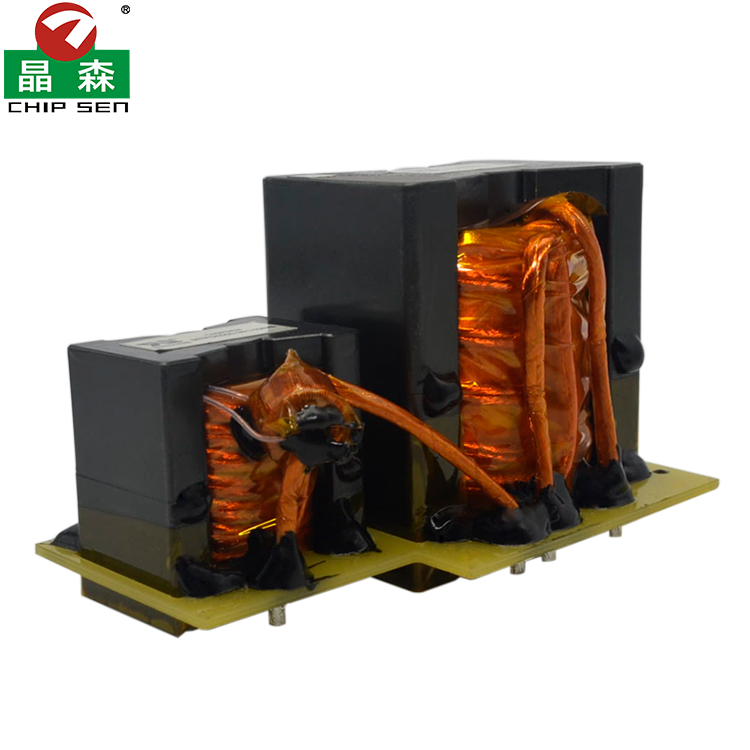

高频变压器PQ50 600VDC 48V降压隔离1500W新能源发电
产品分类：
功率：
100W-2000W
尺寸单位（mm）：
产品特性：
1. 磁芯结构
采用PQ50铁氧体磁芯（PC40/PC44/PC95材质可选） 。低磁损（100kHz时≤300mW/cm³）、高饱和磁通（Bs≥390mT@100℃）。中心柱截面积Ae=328mm²，适用于大功率设计。
2. 电气性能
工作频率范围:20kHz-500kHz 。耐压等级：初级-次级≥4000VAC（符合IEC/UL 60950）。温升特性：ΔT≤40℃@满载（自然冷却）
3. 结构设计
可选引脚/焊盘式安装（4-12Pin配置）。支持三重绝缘线（TIW）绕制，满足医疗/工业安规
产品用途：
1. 通信电源（5G基站/光模块）
用于48V转12V/24V隔离电源，为5G基站、光通信设备提供稳定供电，支持PoE++大功率传输。高频开关（100-200kHz）设计减小体积，满足通信设备高密度集成需求。
2. 新能源发电（光伏/储能）
在光伏逆变器中实现600V-800V高压直流到48V/12V的降压隔离，提升能源转换效率。
适用于储能系统的双向DC-DC变换，支持能量回馈。
3. 工业自动化（伺服驱动/PLC）
将380VAC工业电压转换为24VDC/48VDC，为伺服电机、PLC控制器供电。
高抗干扰设计，确保在恶劣工业环境中稳定运行。
4. 医疗设备（MRI/X光机）
用于医疗影像设备的辅助电源，提供±15V、±12V等多路隔离输出。符合医疗安规（如IEC 60601-1），低漏电流、高绝缘耐压。
5. 电动汽车（车载充电机OBC）
在OBC（On-Board Charger）中实现400V高压电池组到14V低压系统的DC-DC转换。高频LLC拓扑（200kHz以上）提升能效，减少车载电源体积。
6. 高端电源（服务器/数据中心）
为服务器电源模块（PSU）提供12V/48V大电流输出，支持80Plus铂金能效标准。低损耗磁芯材料（如PC95）降低温升，提高可靠性。
咨询我们：
86-769-89308858

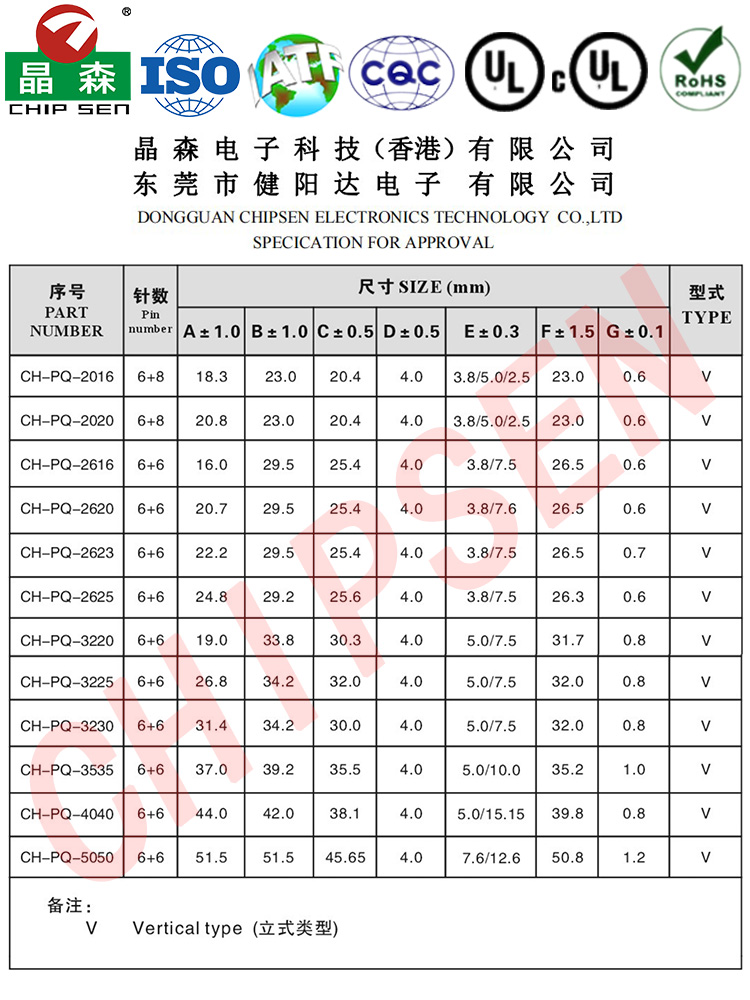

详细参数
