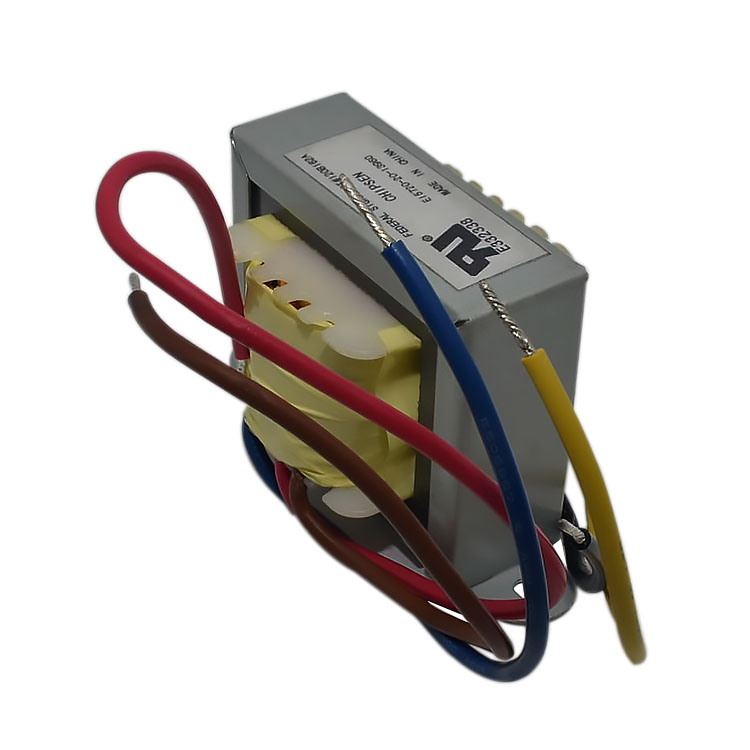

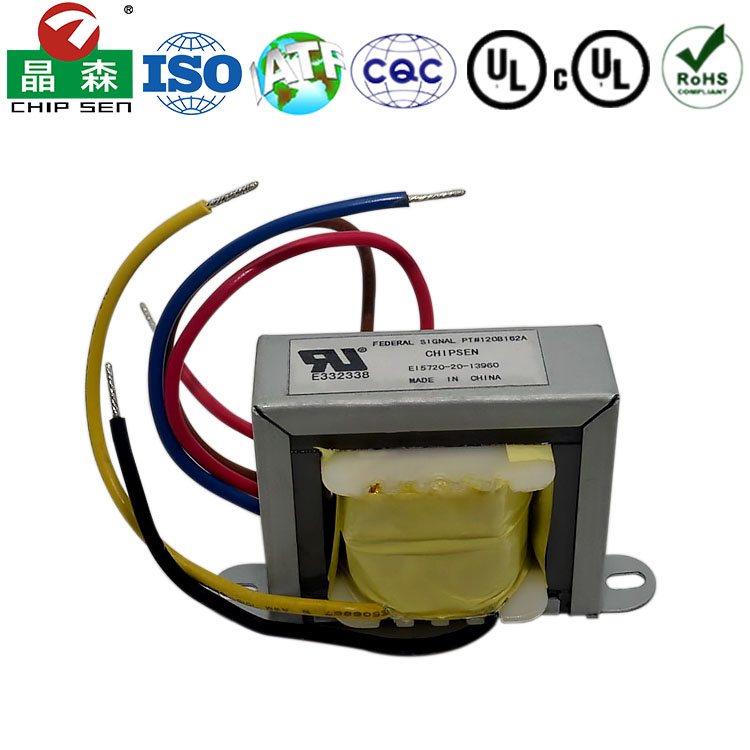

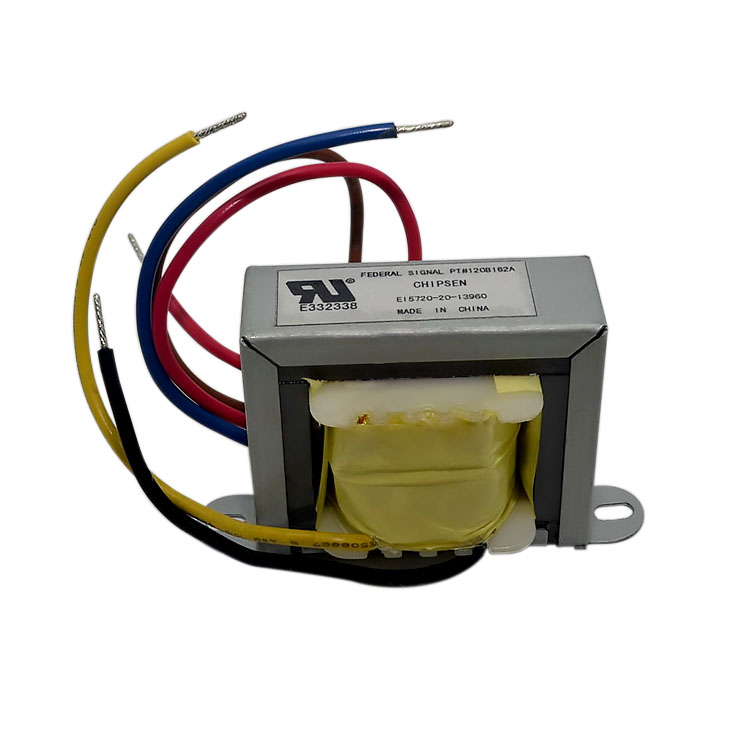

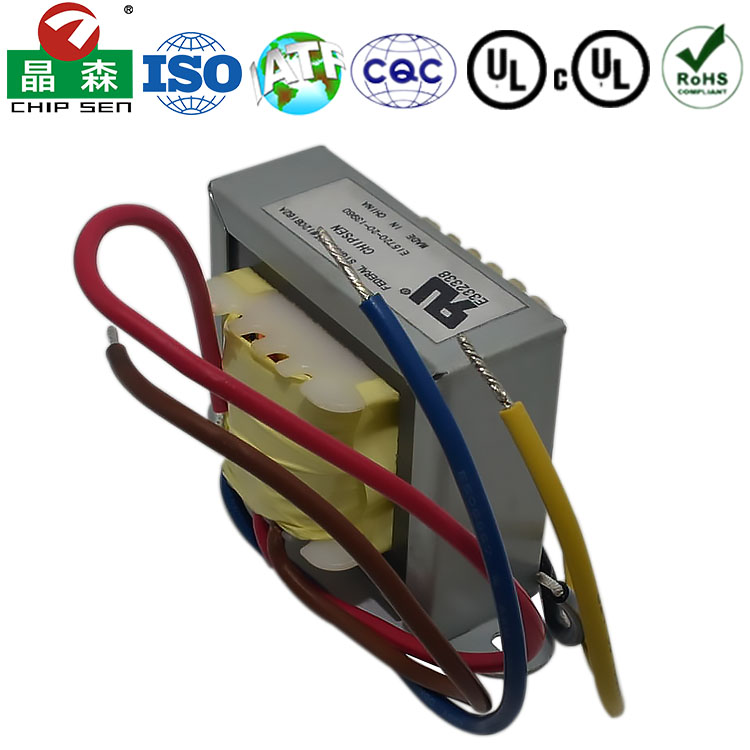

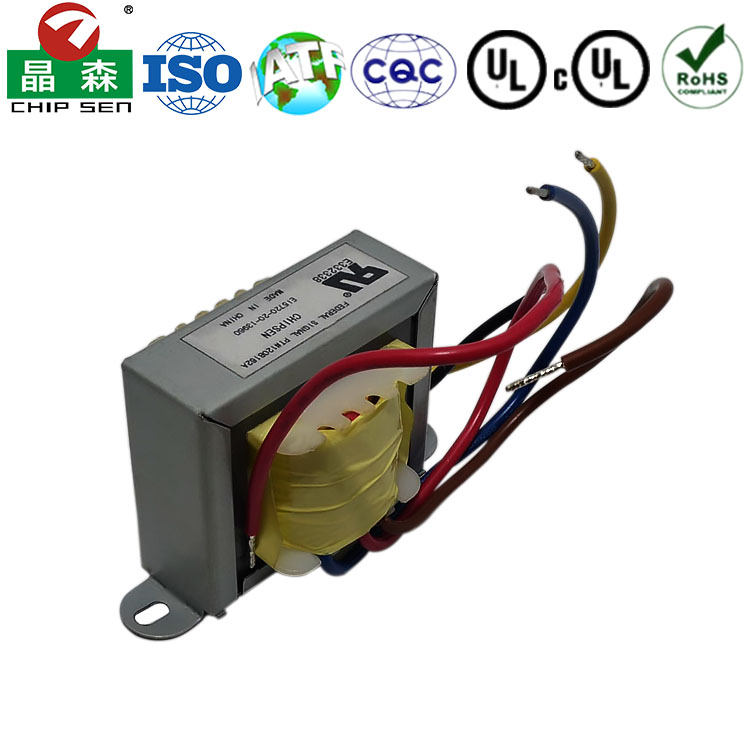

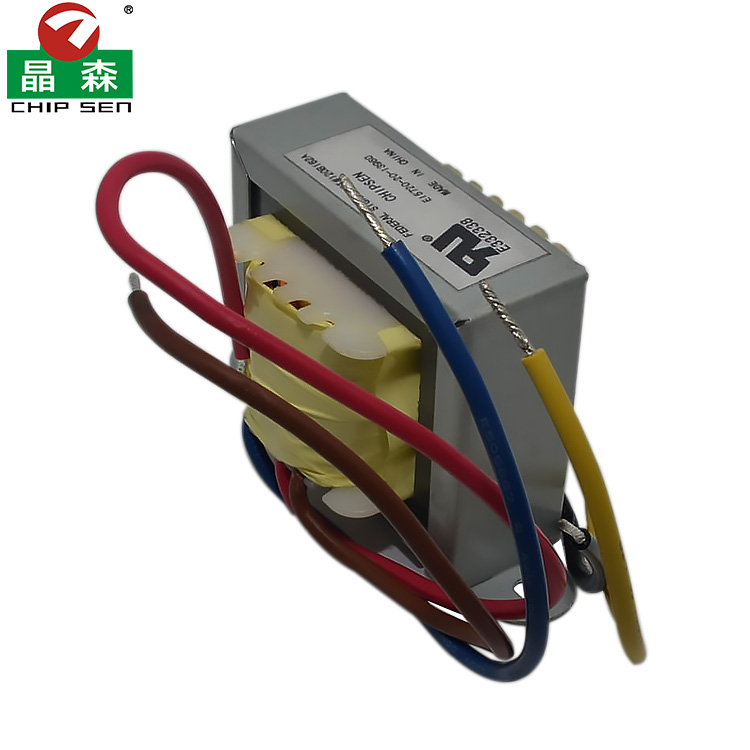

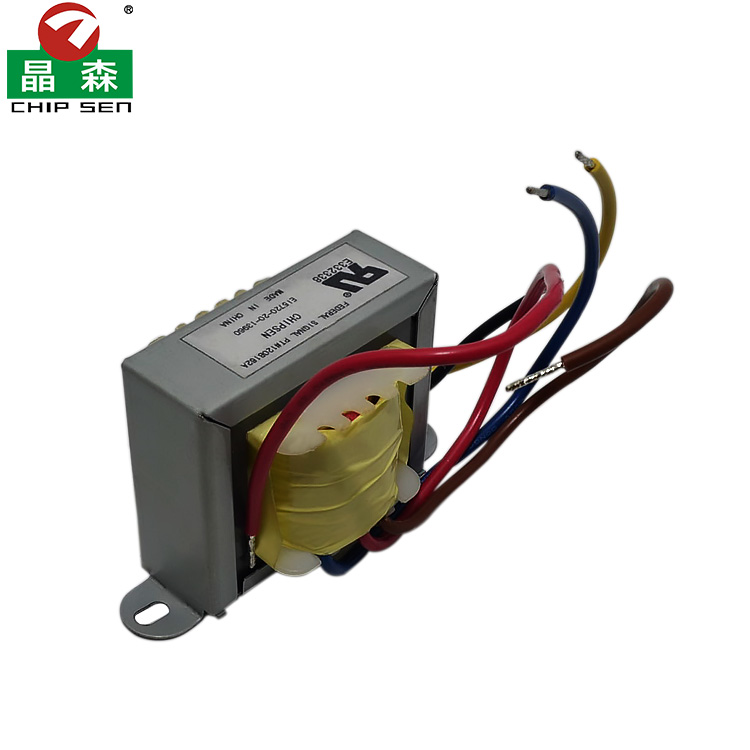

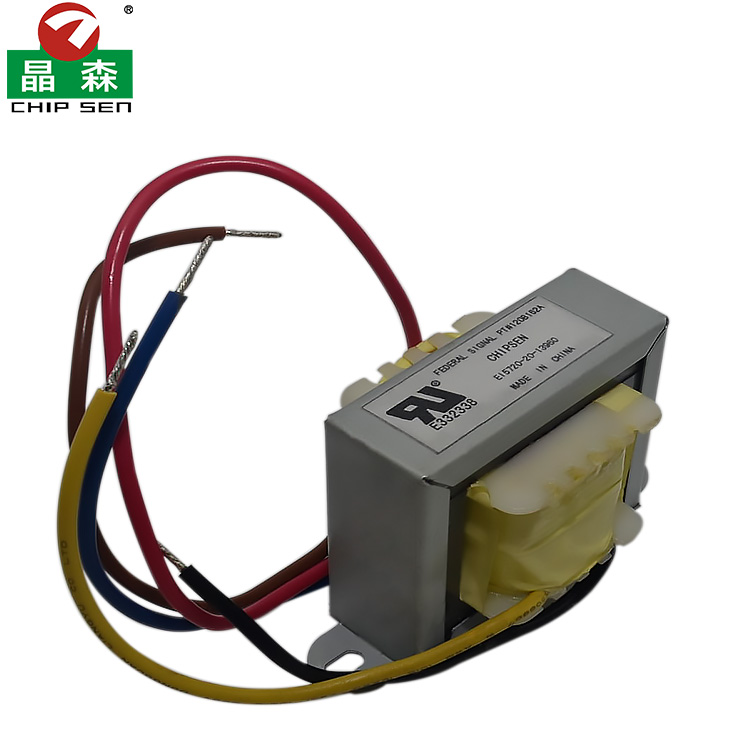

EI57 220V 50/60Hz音频放大器电源变压器
产品分类：
功率：
1-100W
尺寸单位（mm）：
产品特性：
结构：由 E 形和 I 形硅钢片交错叠压而成，形成闭合磁路。线圈绕制在骨架上，再套在铁芯中柱上。
工作频率：专为低频（主要是 50Hz 或 60Hz 工频）设计。
绕组：①初级绕组：输入电压（如 110V, 220V, 230V）。②次级绕组：输出电压（根据需求设计，如 6V, 9V, 12V, 15V, 18V, 24V, 双路或多路输出等）。
材料：通常采用漆包铜线（也有铝线，但铜线性能更优）。
绝缘：层间、绕组间以及绕组与铁芯间采用绝缘材料（如聚酯薄膜、绝缘纸、玛拉胶带等），确保电气安全和隔离强度。
效率：设计良好的 EI57 工频变压器效率通常在 85% - 95% 之间，具体取决于铁芯材质、铜损（绕组电阻）、设计裕量和负载率。硅钢片等级越高（如 DW470 比 D42 更好），效率通常越高。
温升：在额定负载下连续工作，温升（相对于环境温度）通常控制在 40°C - 65°C 的范围内。温升是限制最大输出功率的关键因素之一。绝缘等级（如 B 级、F 级）决定了允许的最高工作温度。
电气隔离：提供初级和次级电路之间的安全电气隔离。
电压调整率：当负载从空载变化到满载时，输出电压会有所下降。设计良好的变压器电压调整率通常在 5% - 15% 之间。
电磁干扰：工频变压器本身会产生一定的工频电磁场，但相对于开关电源，其高频干扰噪声非常小。
散热方式：主要依靠铁芯和线圈表面通过空气自然对流散热。
重量与体积：相对于开关电源，工频变压器（尤其是低频）体积较大、重量较重。
产品用途：
1、电源适配器/线性稳压电源：为各种小型电子设备（如路由器、监控摄像头、小家电控制板、音响设备、LED 灯带驱动等）提供较低的直流电压（需配合整流滤波和线性稳压电路）。
2. 音响设备：为功放提供所需的交流电压（通常需要较高的功率和较大的电流）。为前级设备（如前置放大器、效果器）提供清洁、低噪声的电源。
3. 工业控制设备：为 PLC、继电器、传感器、控制器、小型电机等提供控制电源（如 24V AC/DC）。隔离电源，提高系统抗干扰能力和安全性。
4. 仪器仪表：为测试仪器、测量设备提供稳定、隔离的电源。
5. LED 照明驱动：部分简单的、对体积要求不高的 LED 驱动电源会采用工频变压器+整流滤波的方案（效率较低，逐渐被开关电源替代）。
6. 安防设备：门禁系统、对讲主机等的供电。
7. 老式设备维修/替换：替换损坏的工频变压器。
8.DIY 电子制作：爱好者制作电源、实验设备等的常用元件。
咨询我们：
86-769-89308858
详细参数

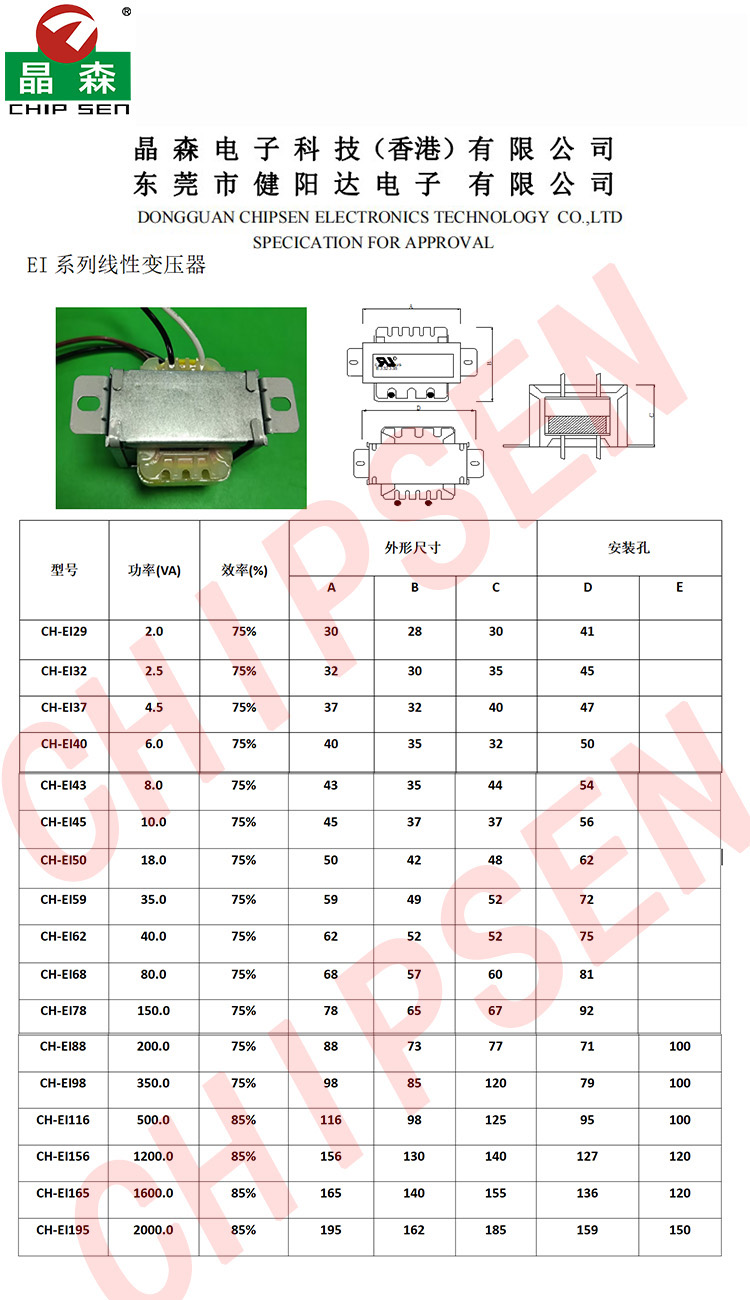

型号讲解
