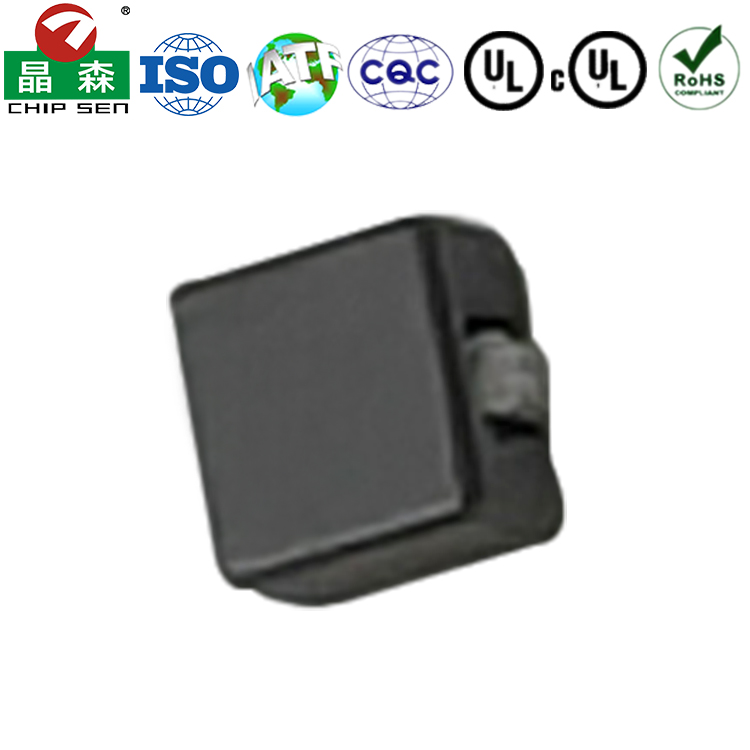

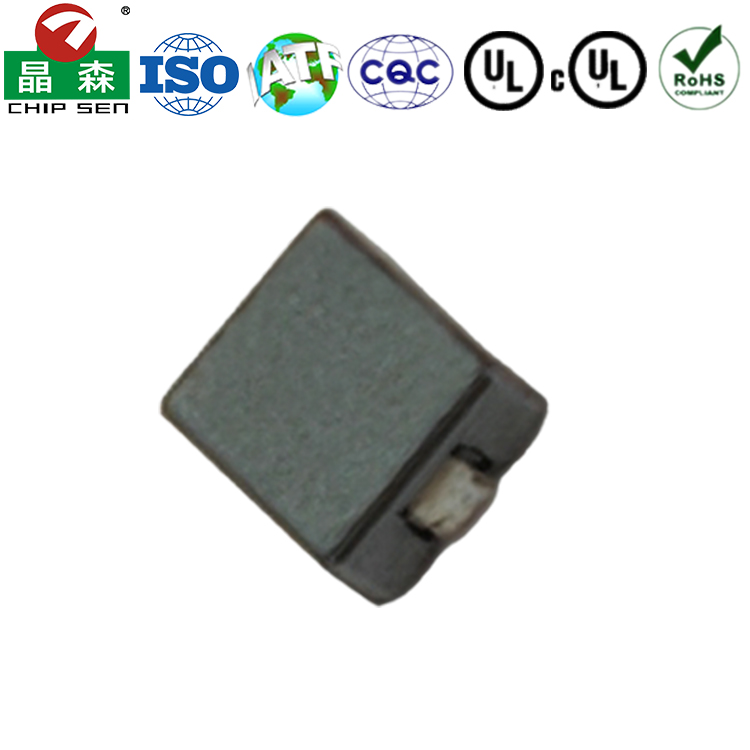

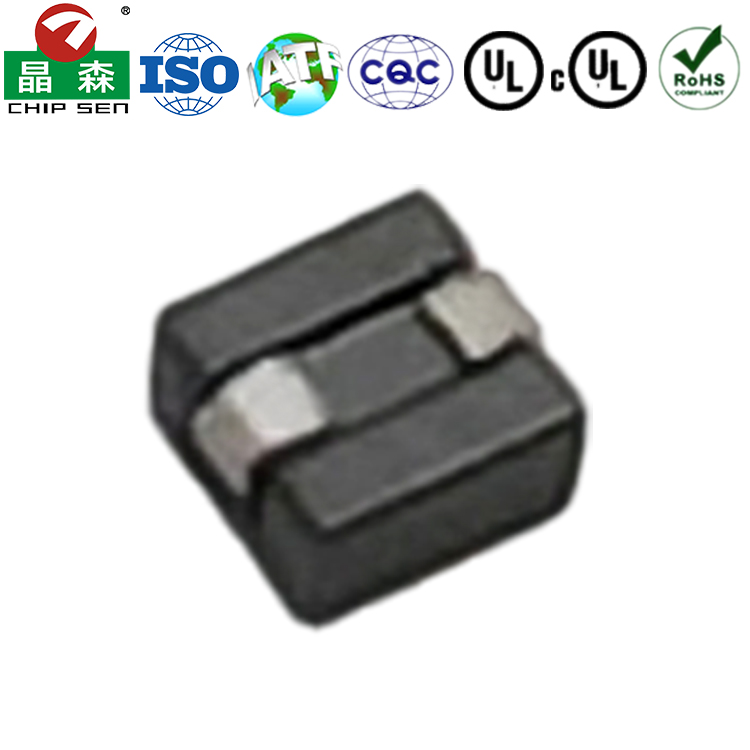

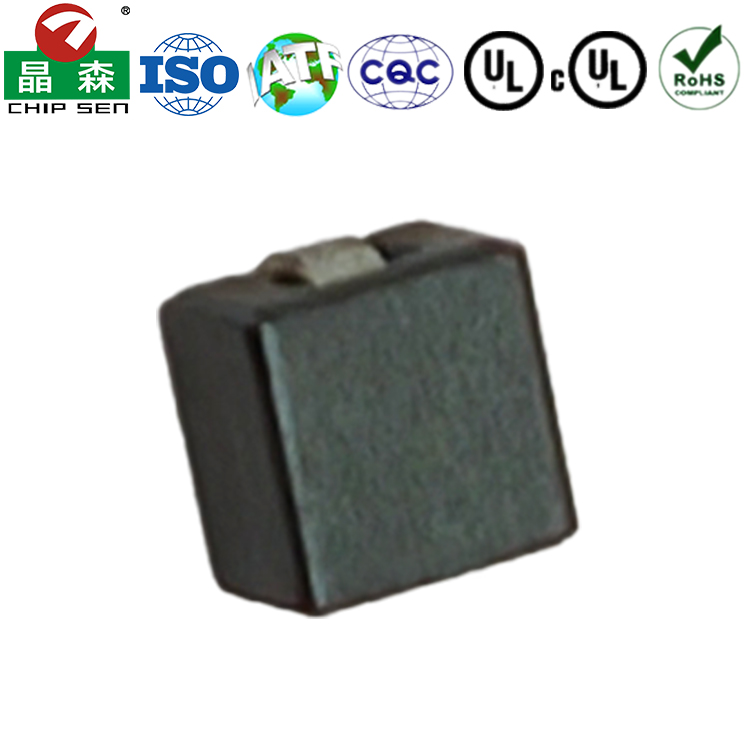

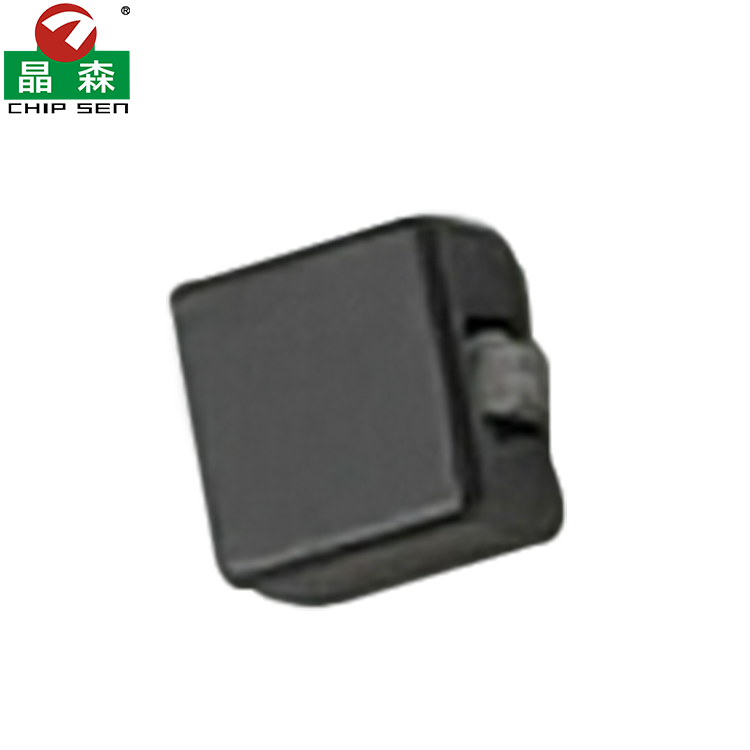

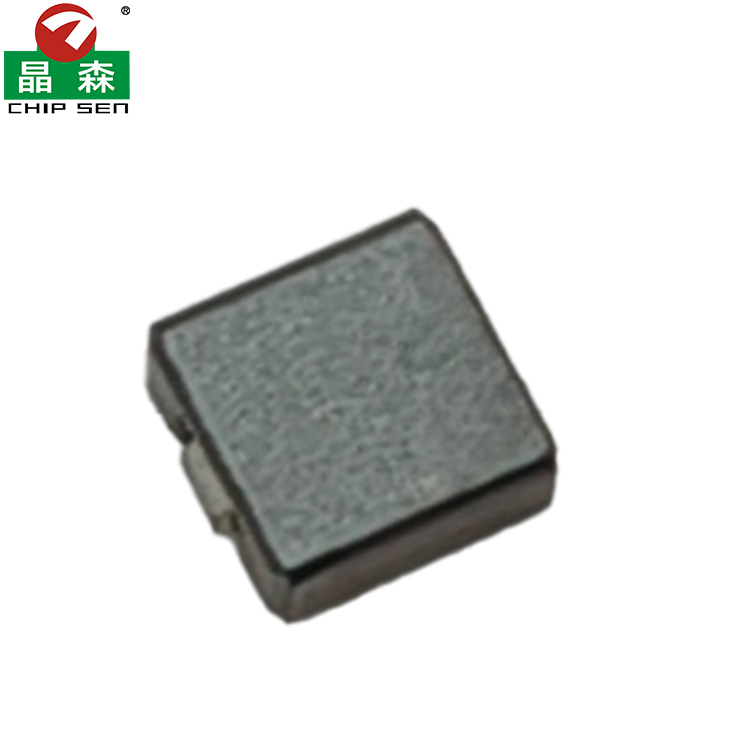

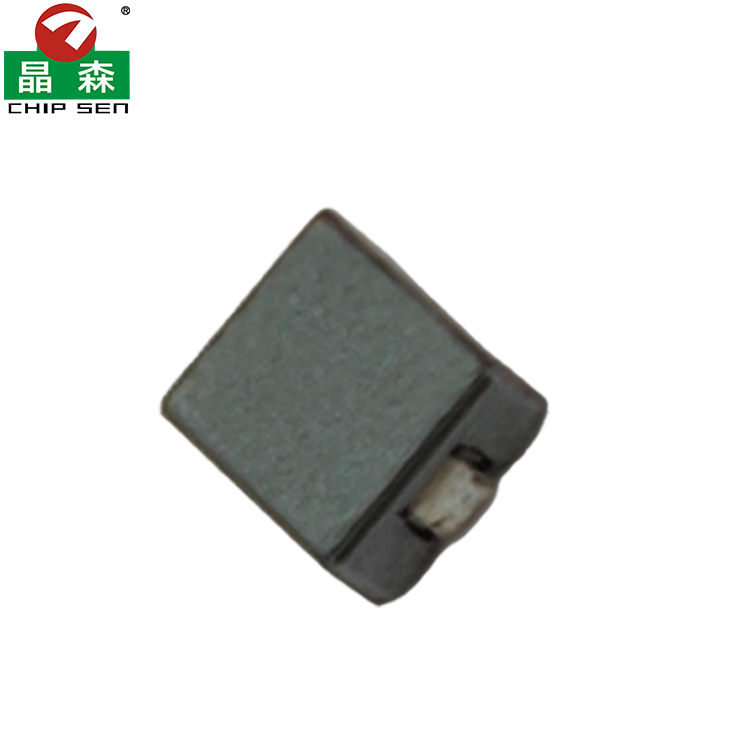

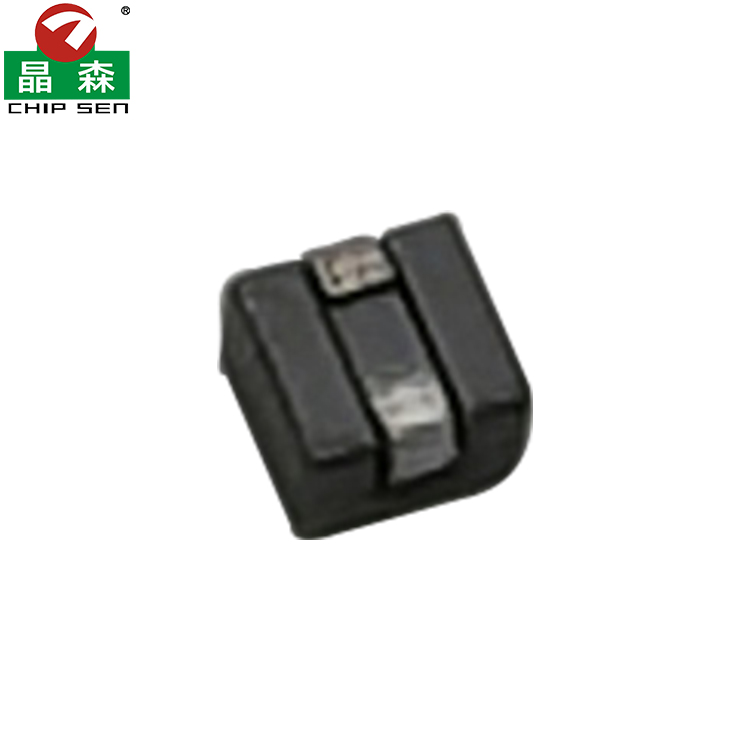

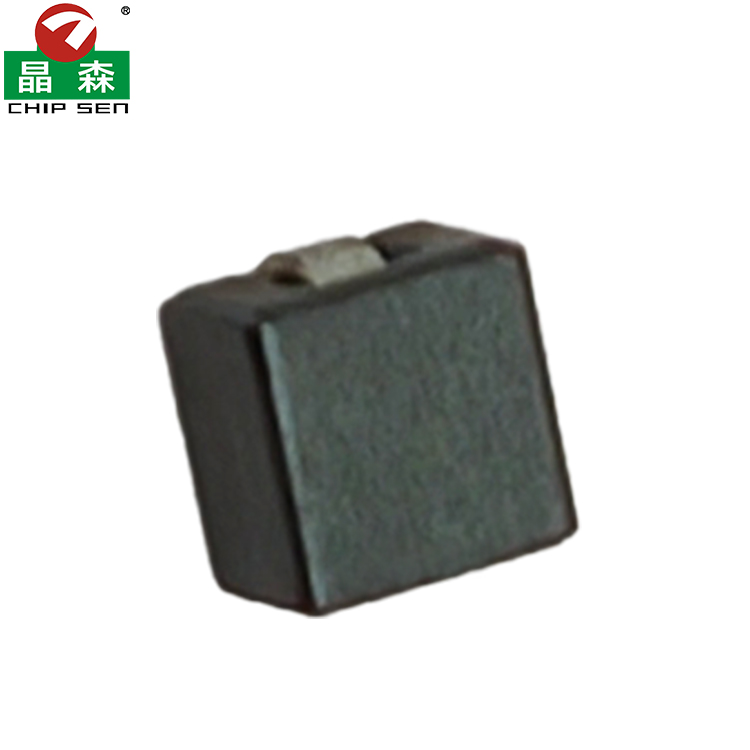

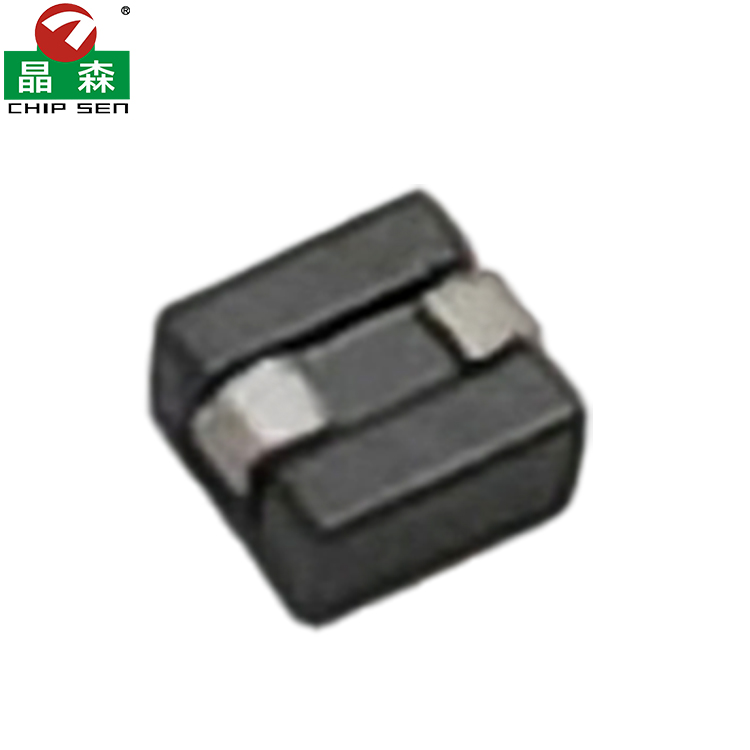

微型贴片电感
产品分类：
功率：
尺寸单位（mm）：
产品特性：
全封闭磁芯：磁芯为正方形/矩形金属合金粉芯（如铁硅铝、铁镍钼）或铁氧体，外部用磁性材料全包裹屏蔽，显著减少漏磁和EMI辐射。
扁平贴片设计：标准封装尺寸（如0402、0603、0805、1008、1210、1812等），高度可低至0.8mm，适合SMT自动化生产。
电极结构：两端金属电极（铜/银）直接焊接在PCB焊盘上，提供低接触电阻和高机械强度。
高功率密度：金属合金磁芯具备高饱和磁通密度（>1T），可在微小体积下承受大电流。
低直流电阻（DCR）：粗线径绕组+低损耗磁芯，DCR低至几毫欧至数十毫欧，减少功率损耗。
高温度稳定性：工作温度范围常达 -40°C至+125°C（或更高），电感量温漂小。
优异的高频特性：自谐振频率（SRF）通常在**几MHz至几十MHz，支持高频开关电源（如2MHz+的DC-DC）。
低噪声与EMI：全屏蔽结构抑制磁场泄漏，降低对周围电路的干扰。
产品用途：
DC-DC降压/升压转换器：在手机、平板、IoT设备的电源模块中作为输出滤波电感，为CPU、GPU等芯片供电（如POL转换器）。
电压调节模块（VRM）：为FPGA、ASIC、内存等提供高效、快速响应的电源。
便携设备电源管理：锂电池充电电路、LDO辅助滤波、LED驱动背光等。
高频噪声滤波：
虽非磁珠，但因屏蔽特性，可辅助滤除电源线上的高频噪声（需注意SRF限制）。
汽车电子与工业设备:发动机控制单元（ECU）、传感器供电等耐高温、高可靠性场景。
