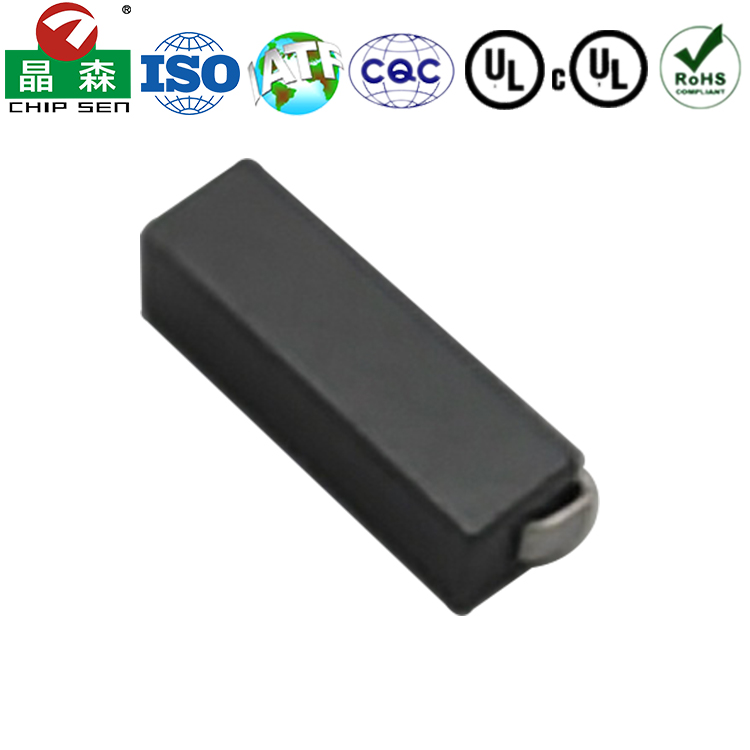

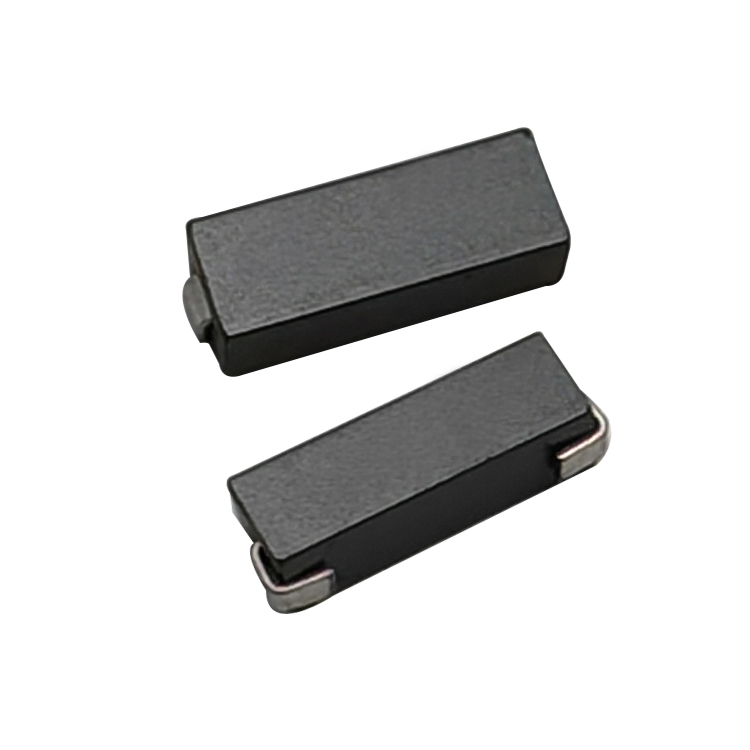

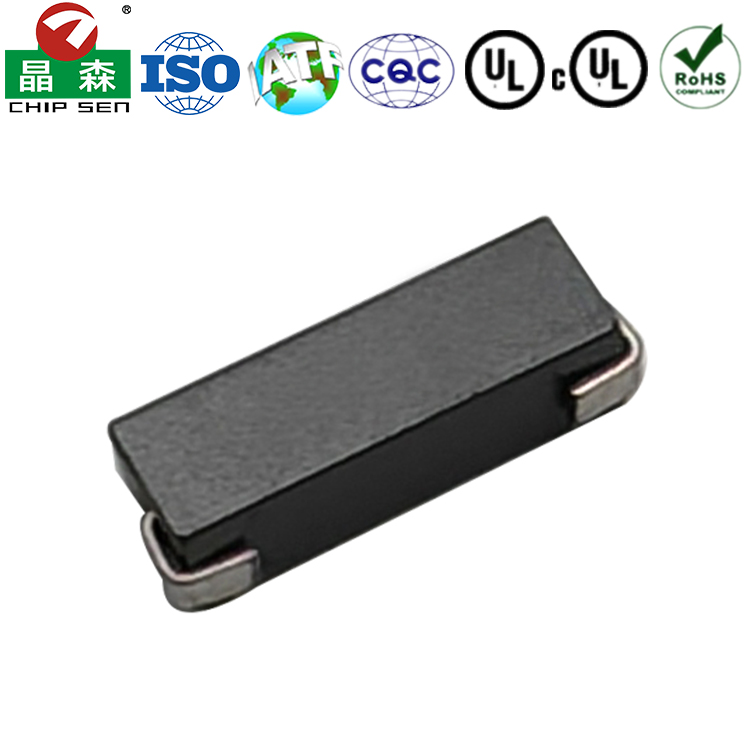

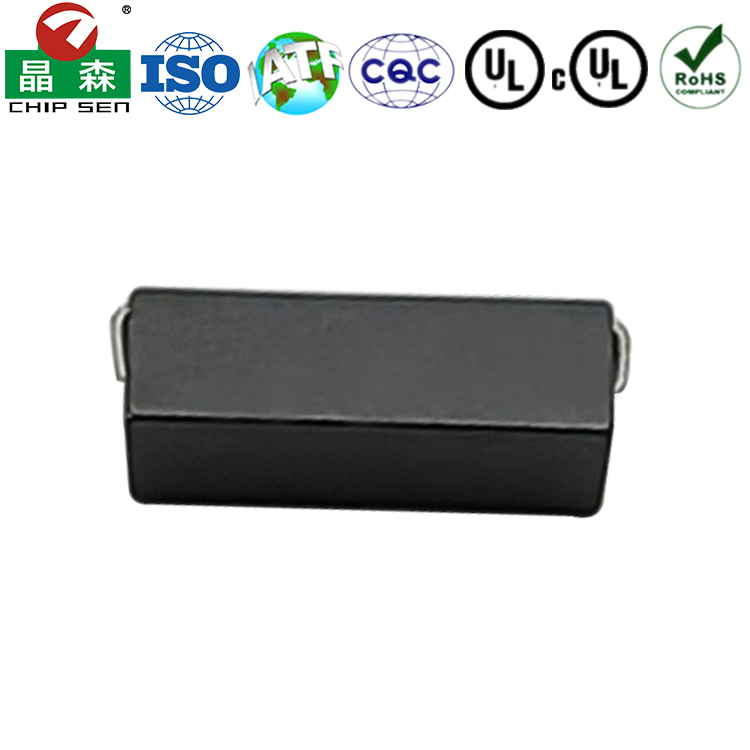

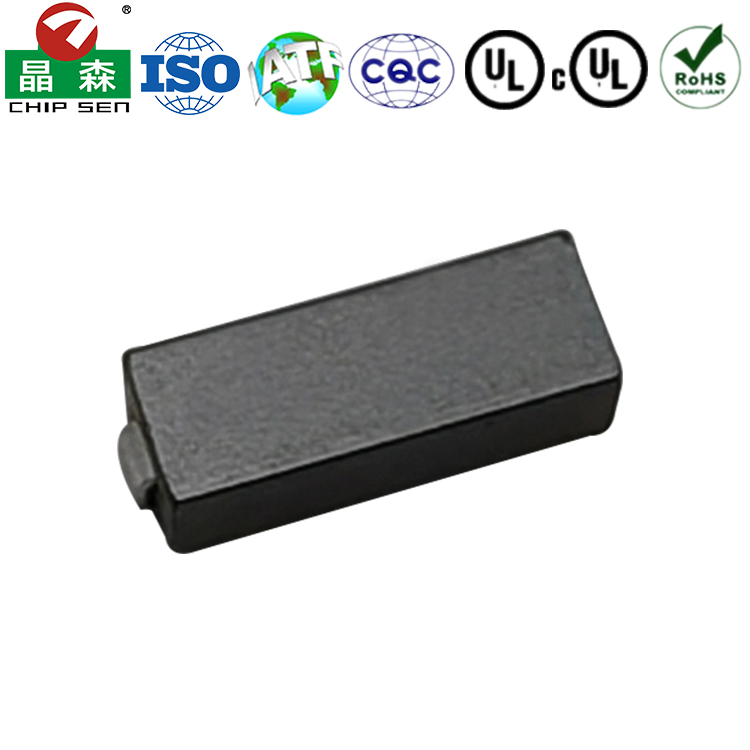

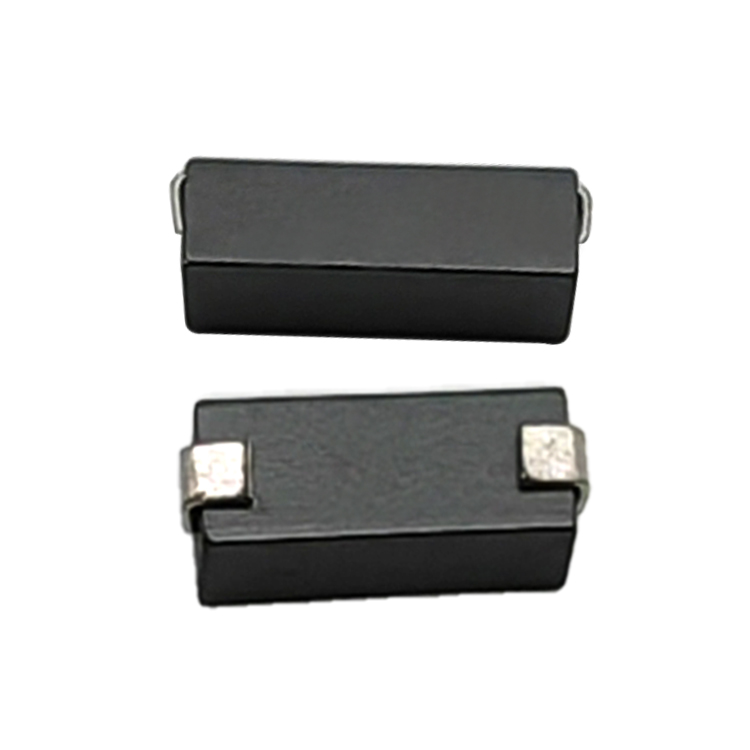

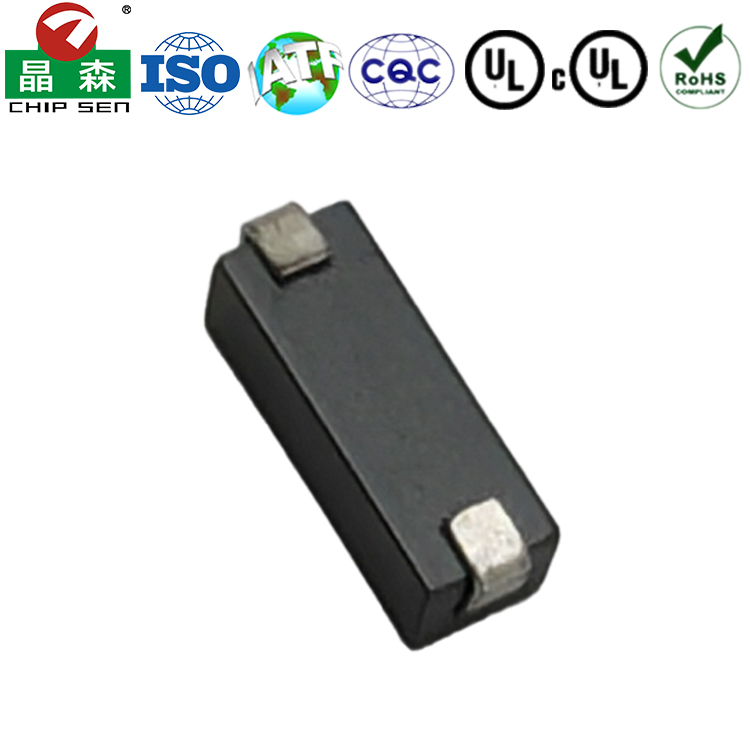

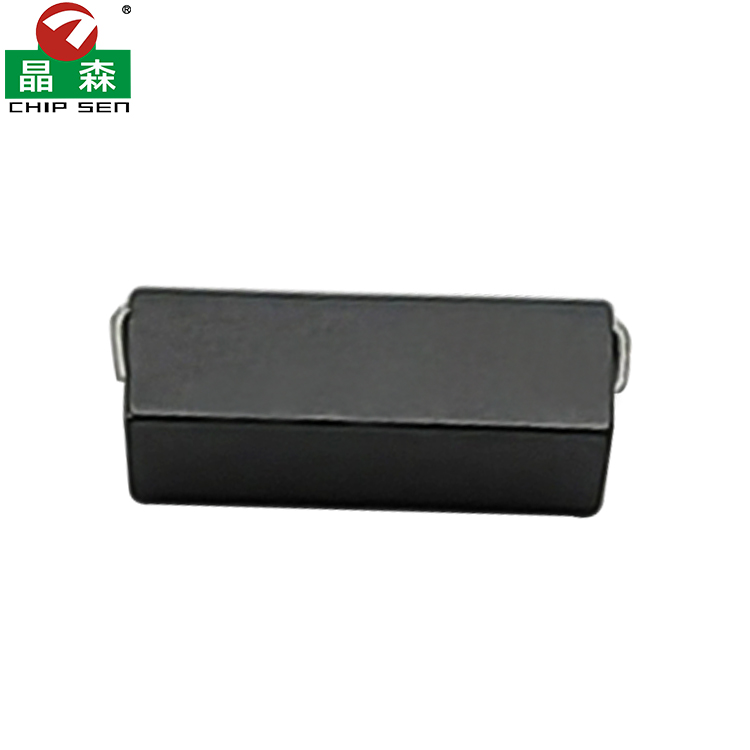

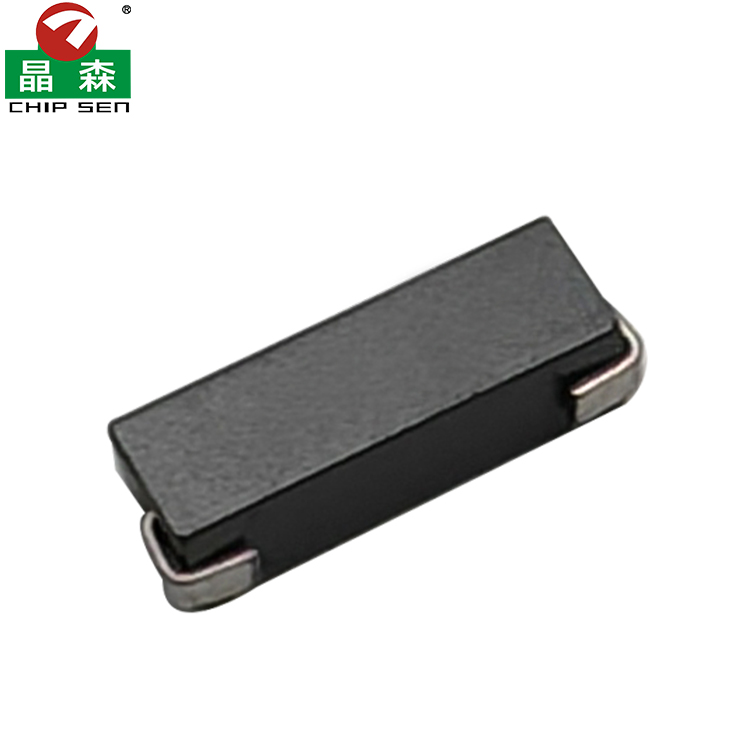

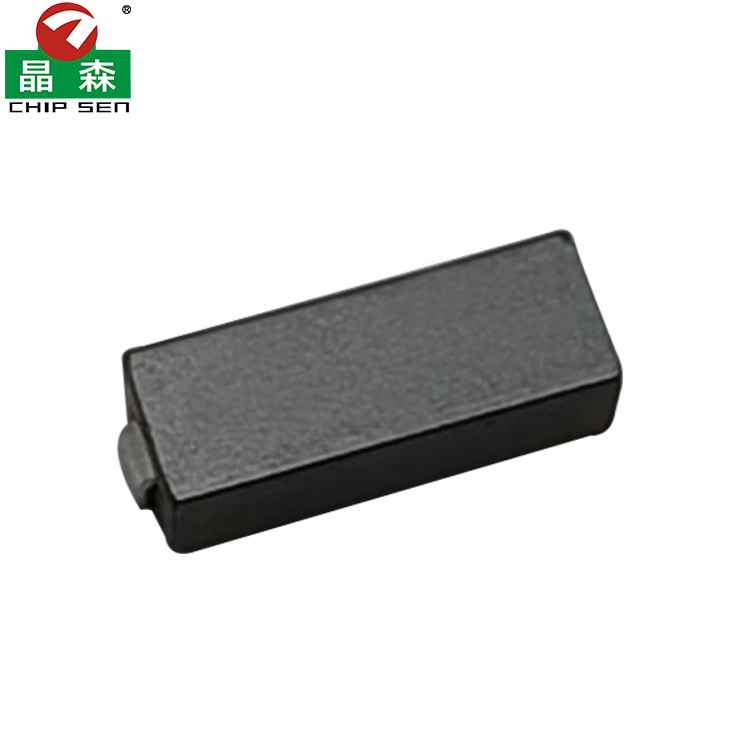

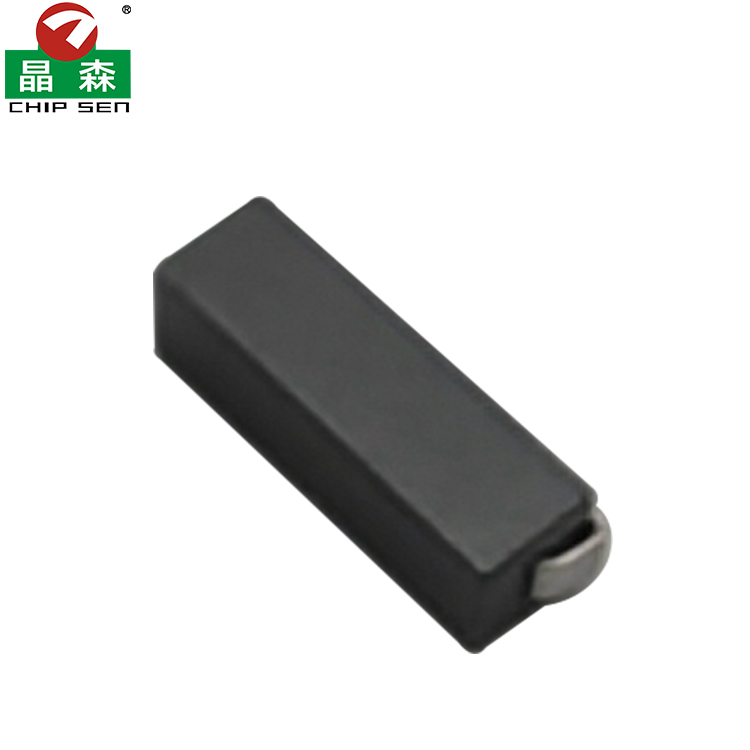

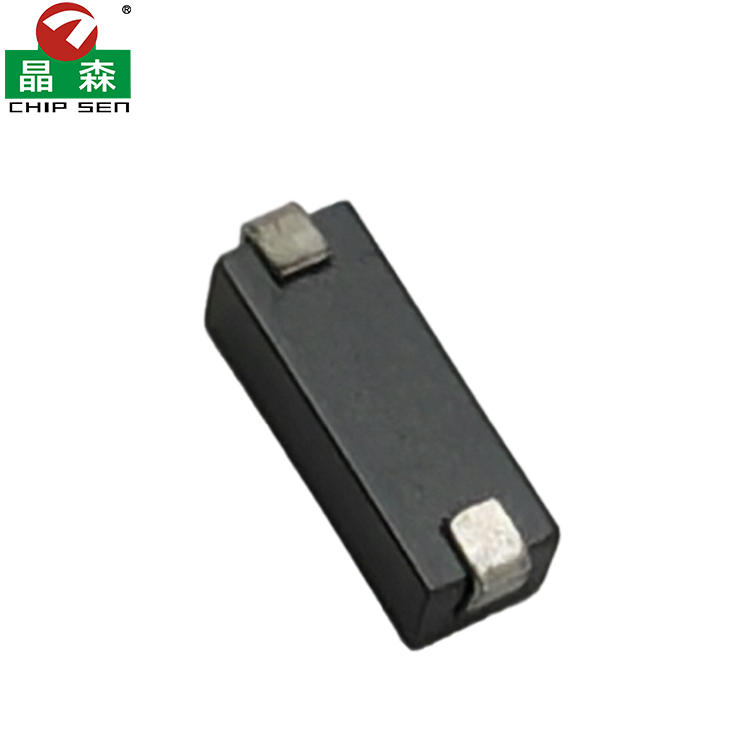

2A 300Ω 500V SD25长方形磁珠电感
产品分类:
功率:
0.1-100W
尺寸单位(mm):
产品特性:
①高频噪声抑制: 阻抗范围:10Ω~1000Ω(@100MHz),有效滤除MHz~GHz级干扰。 自谐振频率(SRF):50MHz~2GHz,确保高频段仍保持高阻抗。 ②低损耗设计: 直流电阻(DCR):0.02Ω~0.5Ω,减少电源压降和发热。 额定电流:0.5A~6A,支持大电流应用(如3A@DCR≤0.1Ω)。 ③紧凑可靠: 尺寸:贴片封装适合高密度PCB布局。 工作温度:-40℃~+125℃,工业级/车规级可选。 磁芯材料:镍锌铁氧体(Ni-Zn),高频损耗低,μr=100~1000。
产品用途:
EMI滤波:抑制电源线、信号线的高频噪声(如DC-DC开关噪声)。 信号保护:防止高速数字线路(USB、HDMI)的信号反射。 射频隔离:用于Wi-Fi/蓝牙模块的天线端噪声滤除。 电源净化:LDO输入/输出端的高频纹波抑制。
咨询我们:
86-769-89308858
详细参数
型号讲解
应用场景
资料下载
